‌一、 核心结构与材料‌

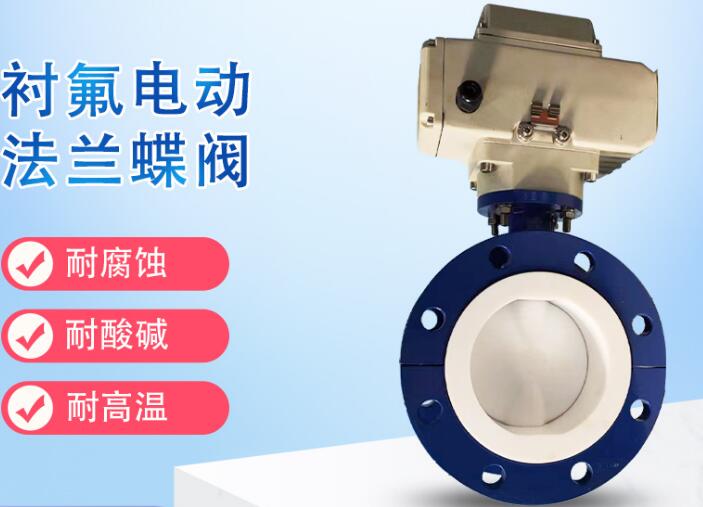

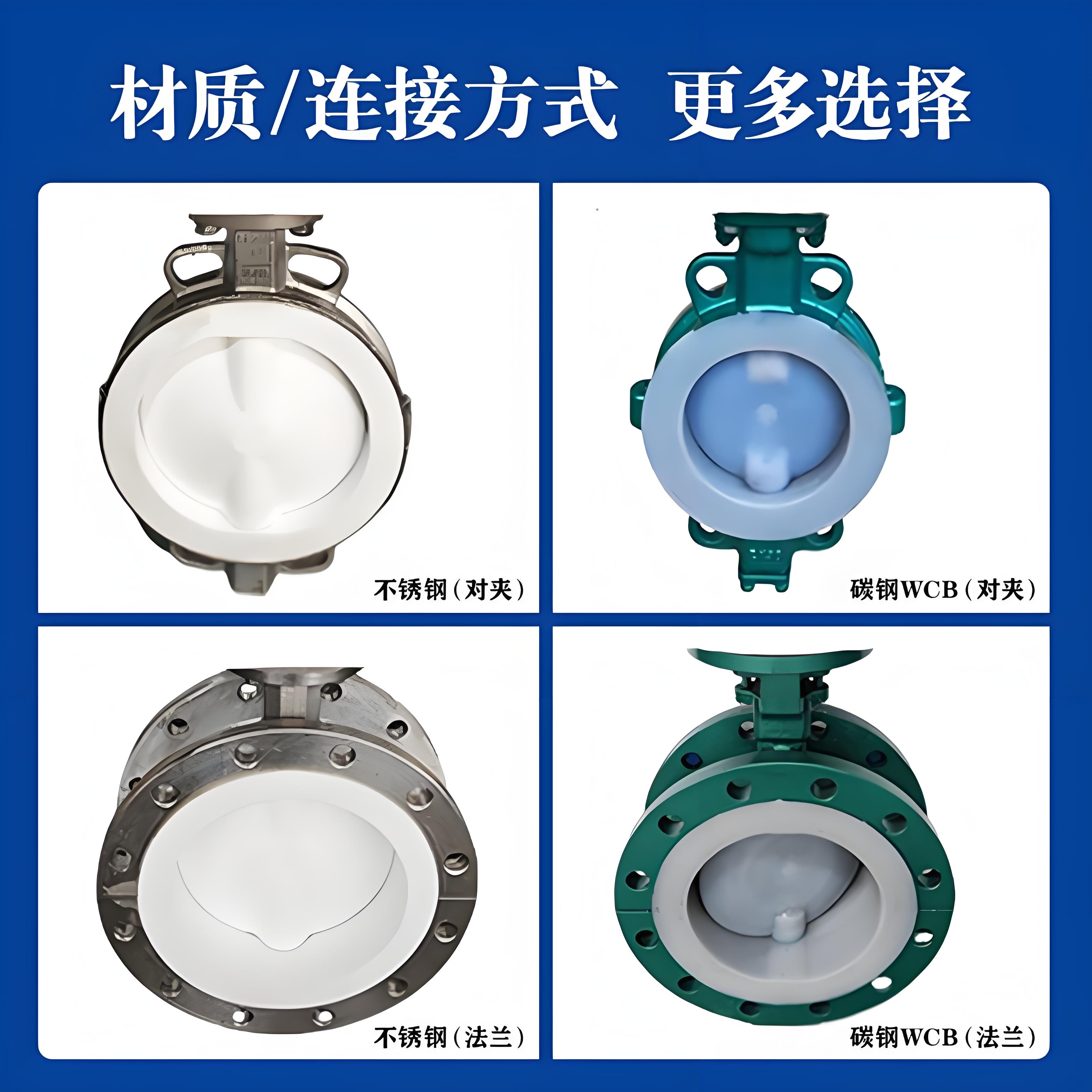

阀门主体通常采用CF8（304不锈钢）或CF8M（316不锈钢）等不锈钢材质制造，确保阀体强度与外部耐环境腐蚀能力。‌‌阀体内部通道及蝶板密封面完全内衬聚四氟乙烯（PTFE，俗称F4）或聚全氟乙丙烯（FEP，俗称F46）。‌‌这种全衬里结构使得介质仅与氟塑料层接触，从而能够耐受除熔融碱金属和元素氟外，包括王水、硫酸、盐酸、氢氟酸在内的绝大多数强酸、强碱及有机溶剂的腐蚀。‌‌




‌二、 主要性能特点‌

1. ‌耐腐蚀性‌：全衬氟塑料设计是阀门适用于强腐蚀工况的关键，实现了与腐蚀性介质的完全隔离。‌‌
2. ‌可靠的密封性能‌：该系列阀门多采用中线或偏心结构设计。中线结构具有双向密封功能；偏心结构则能利用凸轮效应产生足够的密封比压，且压力越高密封效果越理想。‌‌通常采用四级加载弹性密封结构，配合耐温硅橡胶（SI）弹性衬垫阀座，可实现阀门内、外的零泄漏。‌‌
3. ‌优良的流体特性‌：内衬氟塑料使阀体内壁光滑，流体阻力小，流通能力（CV值）高。‌‌

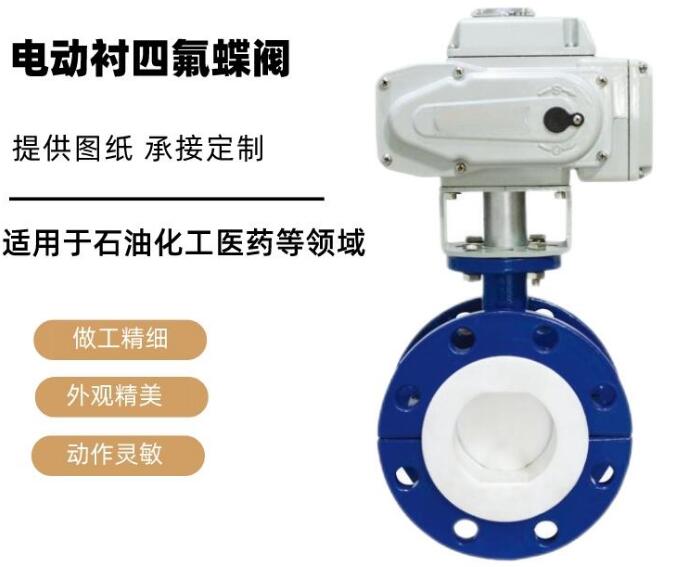

4. ‌操作便捷与自动化‌：配备精小型或多回转电动执行机构，支持开关型（AC220V/380V、DC24V）或智能调节型（4-20mA信号）控制，满足远程控制与自动化流程需求。‌‌执行机构通常具备双重限位、过热和过载保护功能。‌‌
5. ‌结构紧凑与通用性强‌：阀门体积小、重量轻、启闭迅速（90°旋转即可完成）。‌‌法兰连接方式符合GB/T 9113等国家标准，安装方便。‌‌其应用可替代闸阀、截止阀等多种阀门在腐蚀管路中的使用。‌‌

‌三、 典型技术参数‌

• ‌公称压力‌：PN16（1.6MPa）。‌‌
• ‌适用温度‌：衬氟层一般适用于-50℃至150℃的介质温度范围。‌‌
• ‌连接方式‌：法兰连接。‌‌
• ‌驱动方式‌：电动。‌‌
• ‌流量特性‌：近似直线特性，调节性能良好。‌‌
• ‌适用介质‌：各种强酸、强碱、有机溶剂等强腐蚀性化学介质。‌‌

‌
四、 DN50与DN100规格部分尺寸参考‌
以下为常见尺寸（单位：毫米），具体尺寸可能因制造商而异，应以选定产品的技术图纸为准：‌‌

• ‌DN50‌：结构长度L约为43-56，法兰外径D约为165，螺栓孔中心圆直径D1约为125，螺栓孔数量与直径Z-Φd为4-18。
• ‌DN100‌：结构长度L约为52-56，法兰外径D约为220，螺栓孔中心圆直径D1约为185，螺栓孔数量与直径Z-Φd为8-18。

‌五、 主要应用领域‌
该阀门广泛应用于需要处理强腐蚀性介质的行业，包括化工、石油、制药、冶金、电力、环保、造纸以及食品工业的特定腐蚀性环节。‌‌

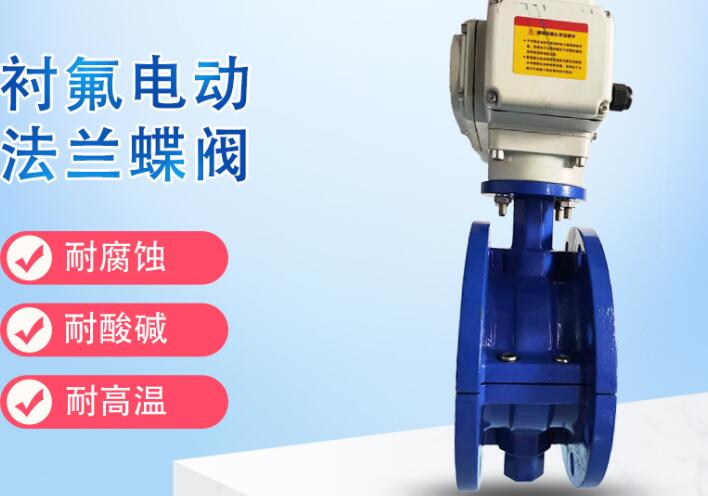

综上所述，D941F46-16RL DN50与DN100不锈钢衬四氟电动蝶阀是一种设计用于严苛腐蚀环境的关键设备，以其全衬氟耐腐蚀结构、可靠的密封性能和自动化操作优势，在工业流体控制系统中发挥着重要作用。
