蝶阀\D343H-16C\DN500,蝶阀\D943H-25\DN350
[ 2026-05-08 ]
以下是关于蝶阀型号D343H-16C DN500与D943H-25 DN350的产品介绍。
一、 产品概述
两款产品均为工业管道系统中用于调节或截断介质流量的硬密封蝶阀，采用多层次金属硬密封或三偏心结构，具备优良的密封性能、耐腐蚀性与长使用寿命。D343H-16C为蜗轮传动法兰连接蝶阀，D943H-25为电动执行法兰连接蝶阀。
二、 分型号详细介绍

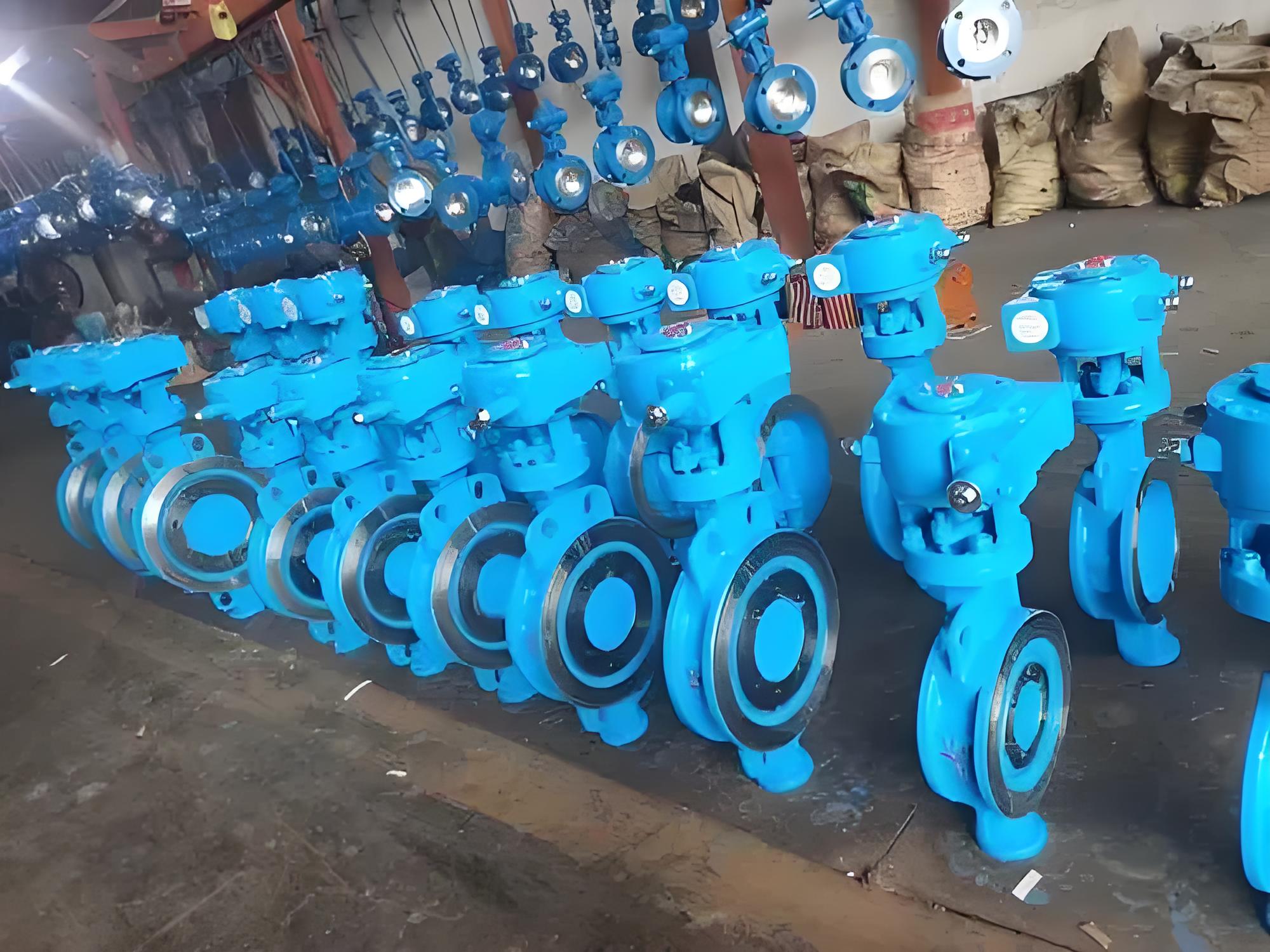

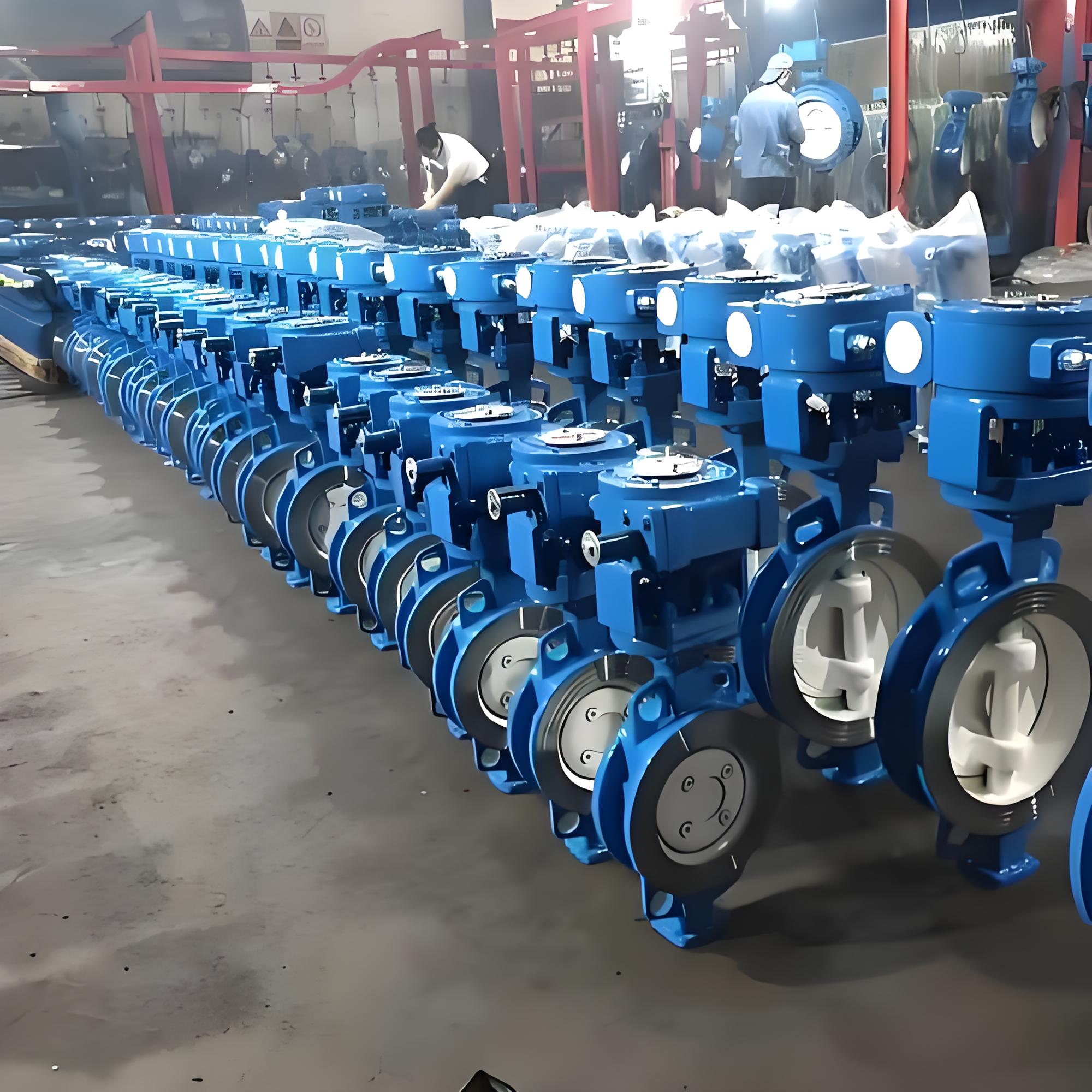

1. 蝶阀 D343H-16C DN500
驱动方式与连接形式：蜗轮驱动，法兰连接。
公称压力与通径：公称压力PN16（1.6MPa），公称通径DN500。
结构与密封：采用三维偏心原理设计，阀座为硬软密封兼容的多层次结构。此设计使密封面运动轨迹理想化，相互无摩擦，实现越关越紧，达到可靠密封与零泄漏。
主要特点：
开启力矩小，操作灵活省力。
密封性能可靠，耐磨损，使用寿命长。
蝶板外圆采用球面造型，可带压启闭超过5万次仍保持零泄漏。
密封件可更换，且密封可靠达到双向密封。
结构紧凑，体积小，重量轻，易于拆装维修，可在任意位置安装。
适用工况：
介质：适用于水、蒸汽、油品、酸类腐蚀性介质等。
温度：碳钢材质适用温度范围为-29℃至425℃。
典型应用：广泛应用于水厂、电厂、钢厂冶炼、造纸、化工、市政给排水等系统，尤其适用于自来水管道作为流量调节设备。

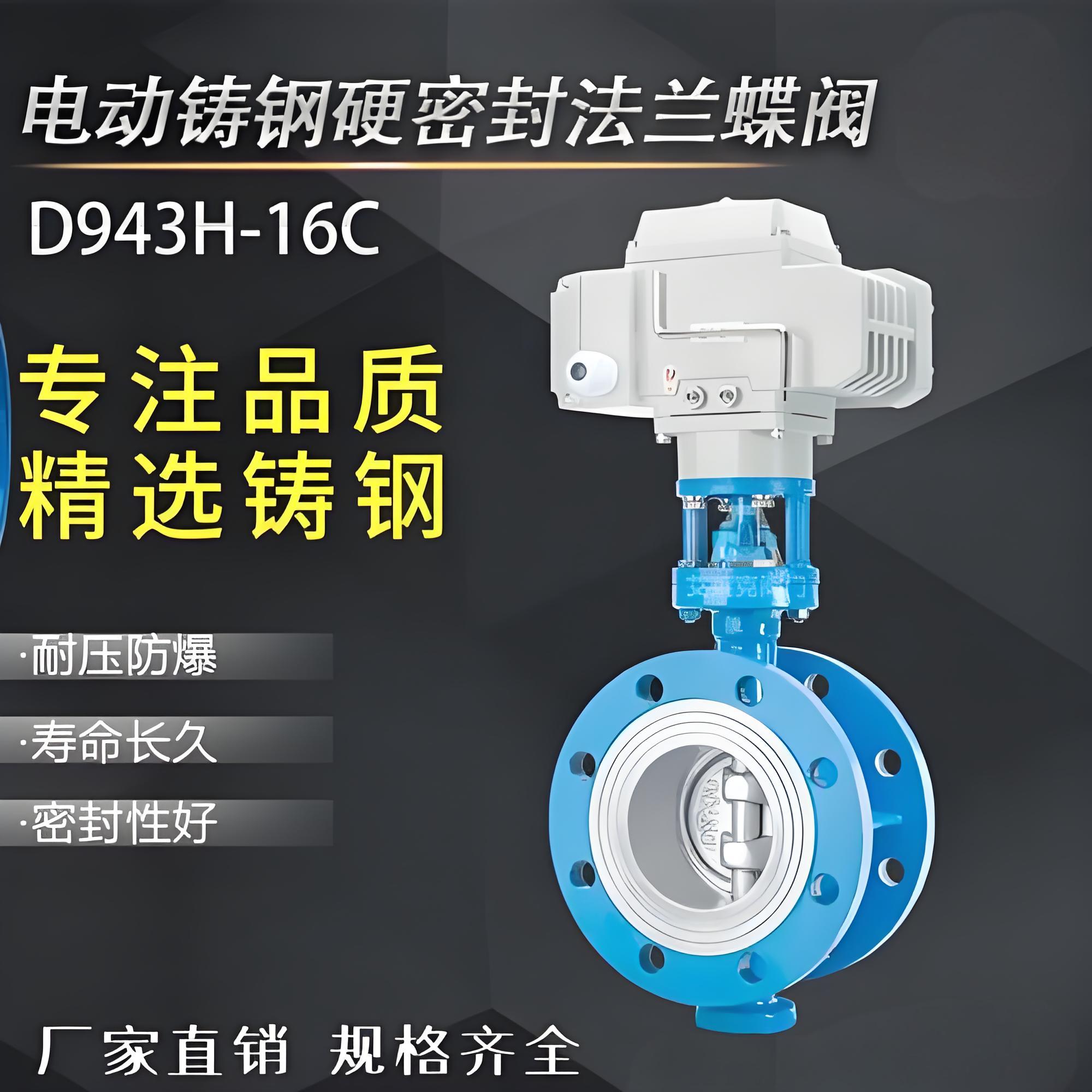

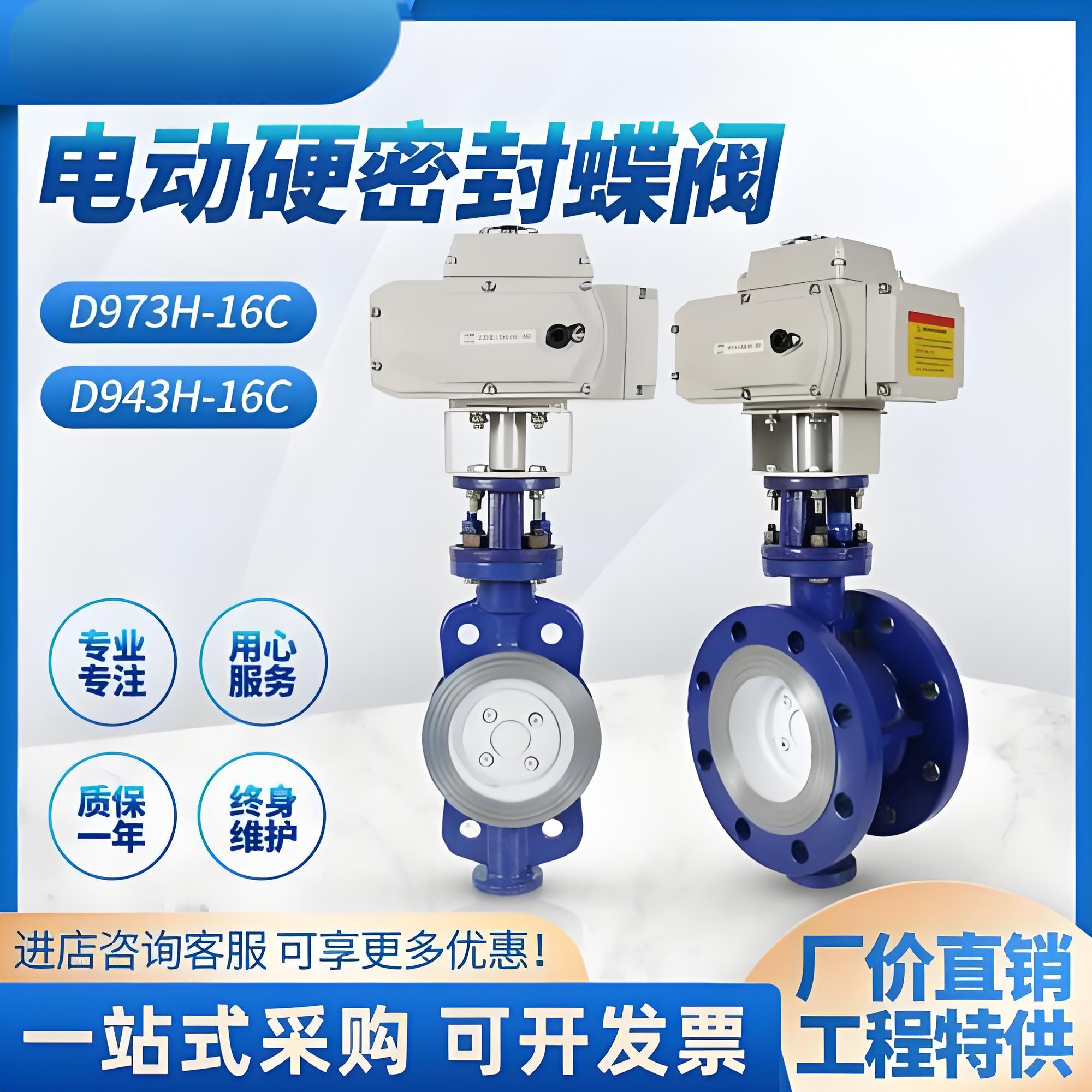

2. 蝶阀 D943H-25 DN350
驱动方式与连接形式：电动执行机构驱动（0-90°部分回转），法兰连接。
公称压力与通径：公称压力PN25（2.5MPa），公称通径DN350。
结构与密封：采用三偏心密封结构或三维偏心多层次金属硬密封结构。阀座与蝶板密封面选用不同硬度不锈钢制作，蝶板密封面可堆焊钴基硬质合金，耐磨性强。
主要特点：
结构简单，体积小，重量轻。
只需旋转90°即可快速启闭，操作简单，具有良好的流体控制特性。
具有金属硬密封和弹性密封的双重优点，在低温和高温工况下均能保持优良密封性能。
具备双向密封功能，安装不受介质流向和空间位置限制，可在任何方向安装。
驱动装置支持多工位（旋转90°或180°）安装，便于用户使用。
大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
适用工况：
介质：适用于冶金、电力、石油化工等行业的气体、液体及腐蚀性介质。D943H系列亦常用于煤气管道。
温度：适用介质温度可达≤425℃（碳钢材质）。
典型应用：主要用于冶金、电力、石油化工、给排水和市政建设等工业管道，作调节流量和截断流体使用。
三、 主要技术参数与材料
公称通径范围：两种型号覆盖DN50至DN2000及以上广泛范围。
公称压力等级：涵盖PN6、PN10、PN16、PN25、PN40等多个压力等级。
阀体材料：通常为碳钢（WCB）、也可根据需求采用不锈钢、合金钢等。
密封材料：阀座密封圈可采用不锈钢、多层次复合结构、聚氨酯或抗磨材料。
试验标准：阀门出厂需经过强度试验和密封试验，确保性能达标。
四、 选型与应用建议
选择时需明确管道介质的性质、工作压力与温度范围、连接标准及控制方式（手动蜗轮或自动电动）。D343H-16C DN500适用于中压、大口径、需手动可靠调节的场合；D943H-25 DN350适用于更高压力、需远程自动控制或频繁调节的中口径管道。两者均以其可靠的硬密封性能，在严苛工况下表现出色。
