一、 产品概述与型号解析

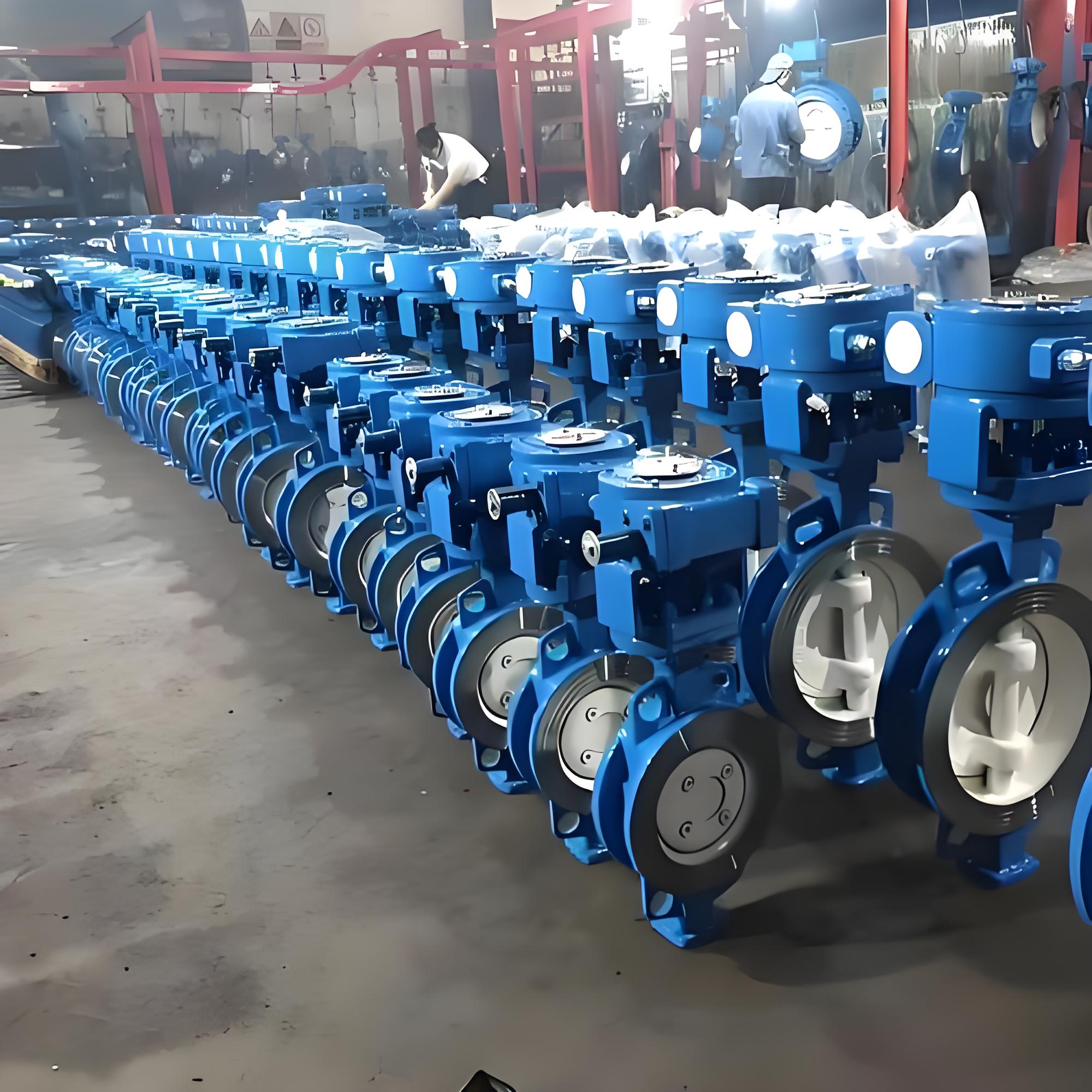

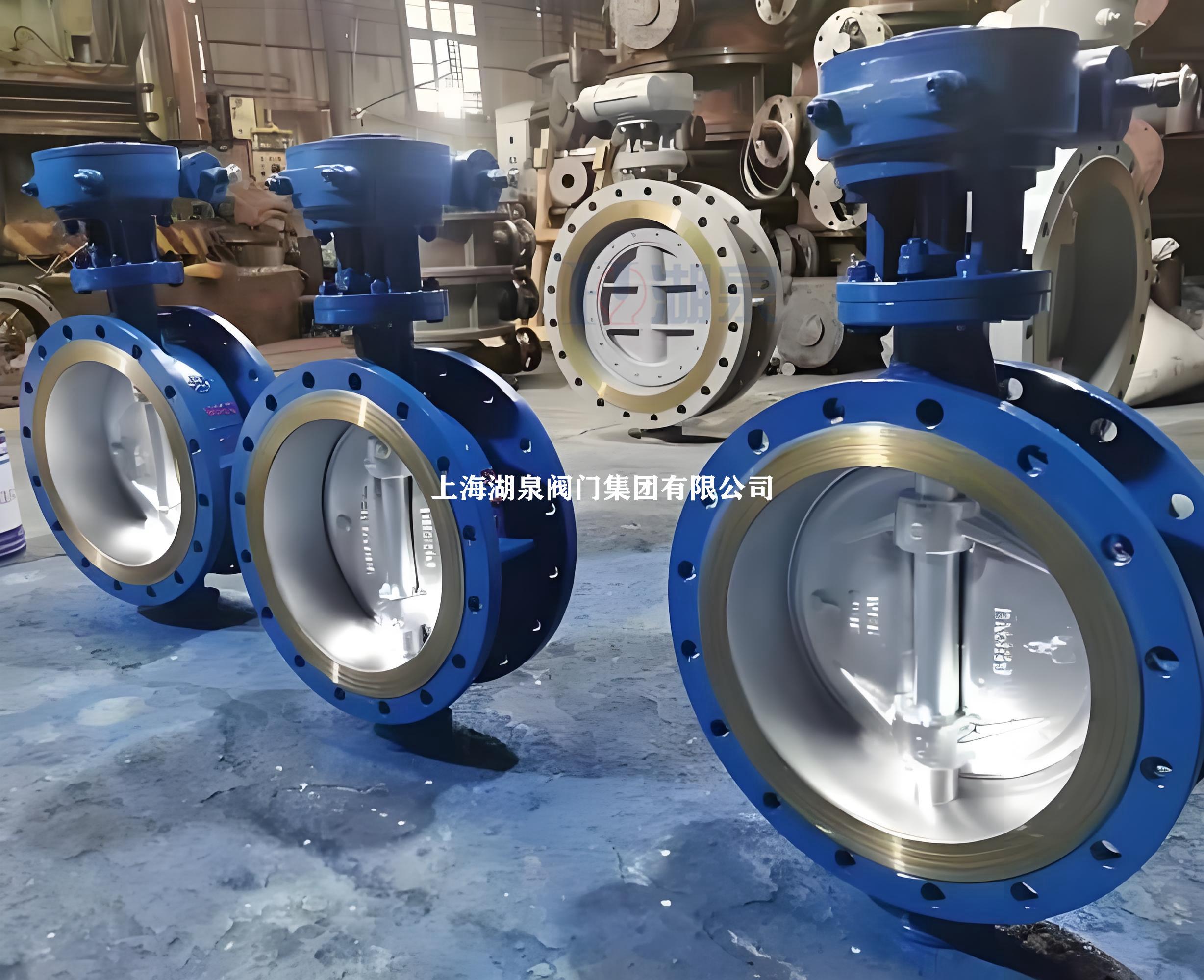

D343H-16C手动蝶阀是一款广泛应用于石油、化工、冶金、电力及市政给排水等领域的工业管路控制设备‌‌。型号编码遵循国家阀门命名标准：“D”代表蝶阀，“3”表示蜗轮传动（手动操作），“4”为法兰连接，“3”指三偏心多层次结构，“H”代表合金钢硬密封，“16”对应公称压力PN1.6MPa，“C”表明阀体材质为碳钢（WCB）‌‌。该阀门公称通径为DN200，采用90°旋转启闭原理，兼具流量调节与介质截断双重功能‌‌。




二、 核心结构与技术创新

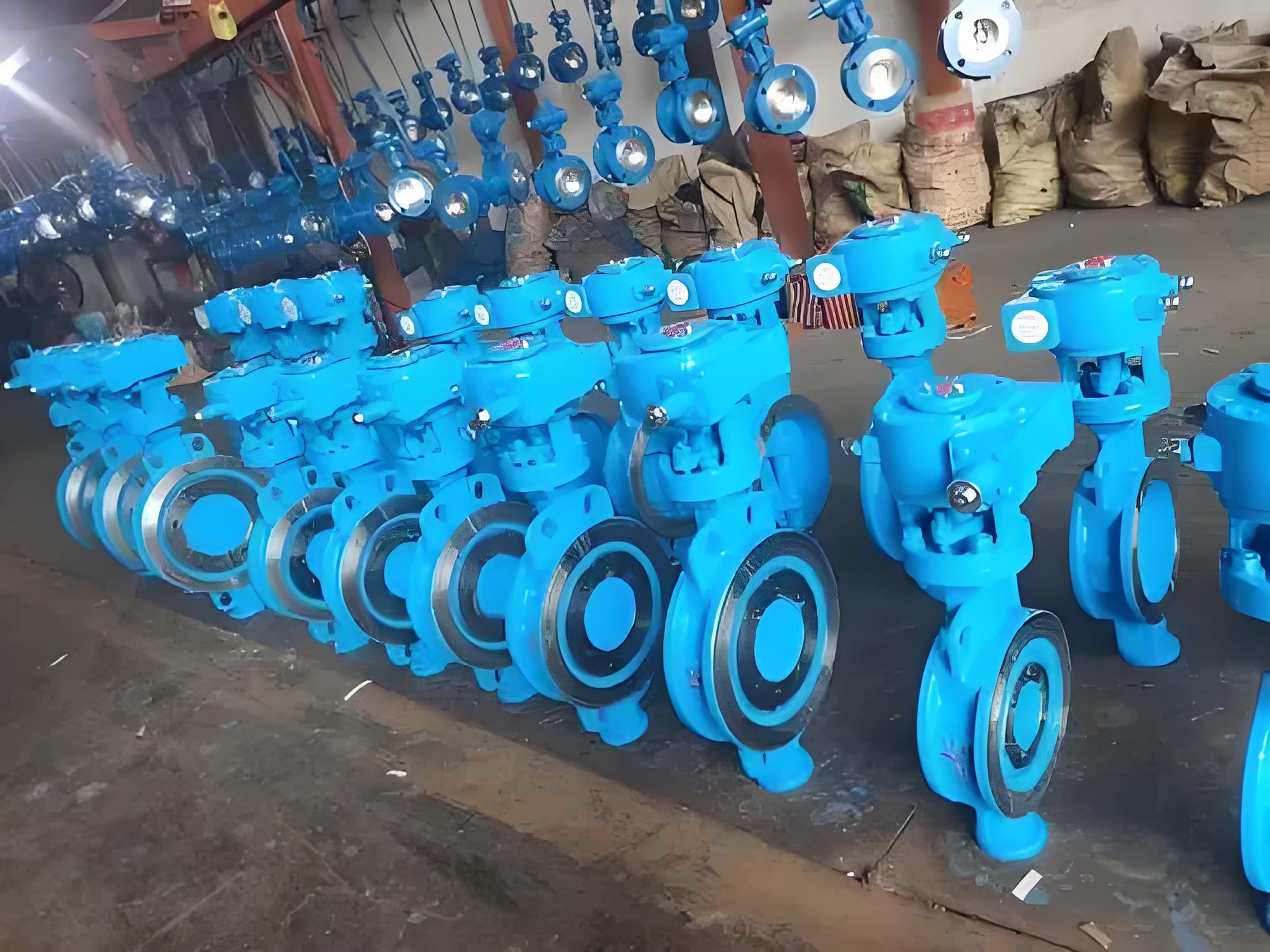

该阀门核心采用三维偏心金属硬密封设计，彻底优化了传统蝶阀密封面摩擦磨损问题‌‌。蝶板与阀座密封面在启闭瞬间实现接触或脱离，运行过程中无机械摩擦，显著延长设备使用寿命‌‌。密封副由不锈钢多层软叠式结构与柔性石墨复合而成，结合阀座密封面堆焊钴基硬质合金或D507不锈钢焊条，形成金属硬密封与弹性密封的双重保障‌‌。大规格蝶板内部采用绗架式流线型设计，有效降低流阻并提升结构强度‌‌。三偏心结构赋予阀门越关越紧的自锁特性，在正流高压工况下密封挤压更紧密，同时通过弹簧调节环设计有效规避逆流高压下的泄漏风险‌‌。




三、 主要技术参数与适用工况

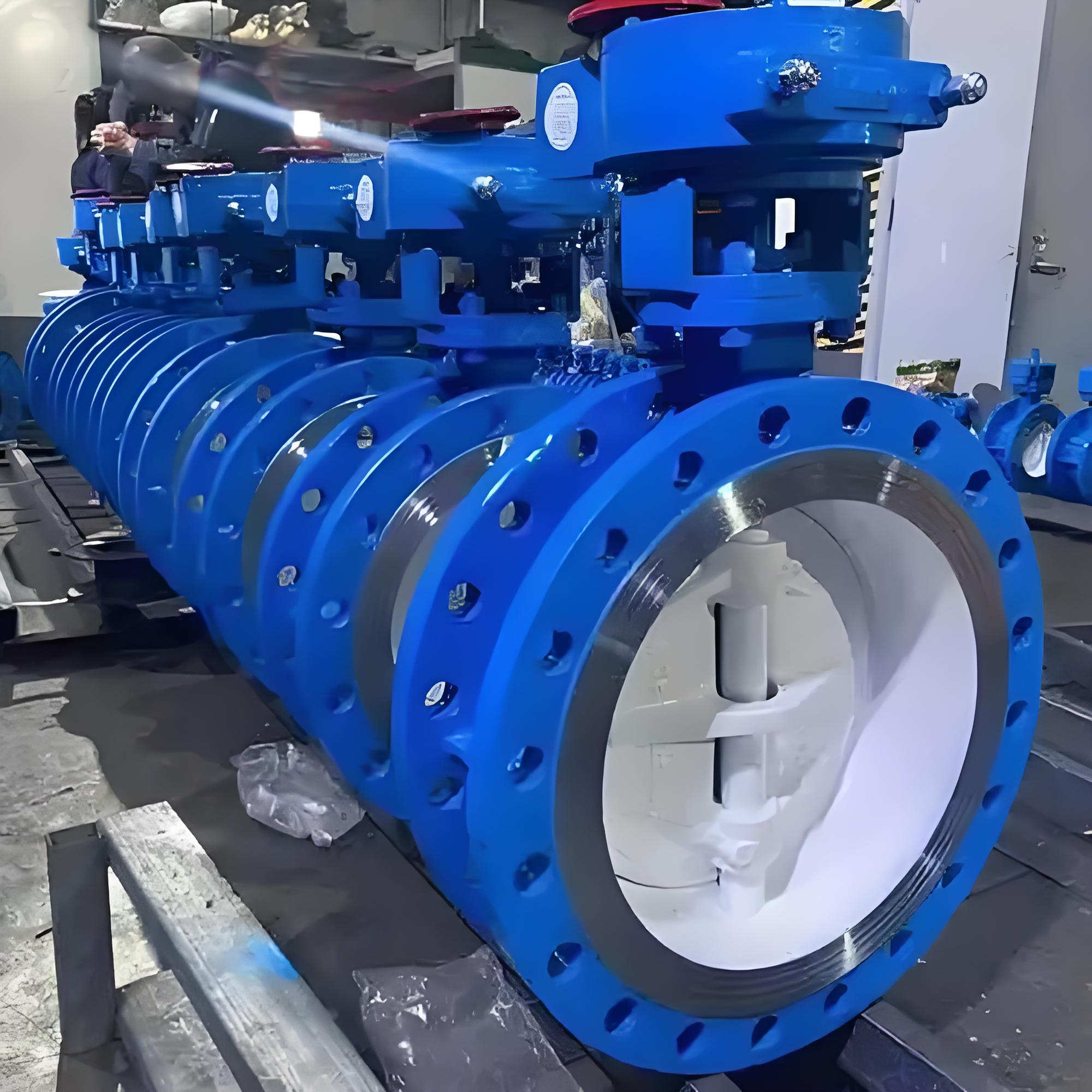

D343H-16C DN200阀门严格遵循JB/T 8527-97、GB/T 12238-2008及GB/T 13927-92等国家制造与检验标准‌‌。公称压力为1.6MPa，强度试验压力2.4MPa，密封试验压力1.76MPa‌‌。碳钢材质适用温度范围为-29℃至425℃，可稳定适配水、蒸汽、油品、天然气及弱腐蚀性流体等介质‌‌。阀门具备双向密封功能，安装时不受介质流向限制，亦不受空间位置约束，支持任意方向部署‌‌。驱动装置支持多工位旋转安装（90°或180°），便于现场管线布局与操作维护‌‌。DN200口径已突破小口径阀门流阻较大的结构局限，适用于常规工业管网的高效流体控制‌‌。




四、 安装规范与运维要点

安装前需核对法兰连接尺寸是否符合GB/T 9113.1-2000标准，结构长度参照GB/T 12221-2005执行‌‌。日常运维中，应定期检查蜗轮传动机构润滑状态，确保启闭扭矩平稳。若密封性能随运行周期出现衰减，可通过调节环机构微调密封压力，恢复双向零泄漏状态‌‌。阀门填料采用柔性石墨或聚四氟乙烯，具备优异的耐高温与自润滑特性，无需频繁更换‌‌。操作过程中应避免强行超扭矩启闭，以保护三偏心密封副的几何精度与使用寿命。




五、 商务条款与交付标准

本产品报价体系已全面涵盖13%增值税及全程物流运输费用，确保采购方在预算编制与财务结算环节实现透明化管控。出厂包装采用防潮木箱与防震内衬加固，符合工业阀门长途运输规范。随货交付文件包含产品合格证、材质证明书、压力试验报告及安装使用说明书，各项技术指标均通过GB/T 13927-92 D级严密性标准检测‌‌。供应链响应机制支持标准化交期管理，保障项目现场施工进度与管网调试需求。含税含运条款有效降低采购隐性成本，为工程总包与设备集成提供合规、高效的商务支撑。




六、 结语

D343H-16C DN200手动蝶阀凭借三偏心硬密封技术、优异的工况适应性与标准化的制造体系，成为中高压工业管路控制的可靠选择。其集成化技术架构与严谨的交付规范，为工程采购、安装调试及后期运维提供全生命周期保障，助力工业流体系统实现高效、安全、节能运行。
