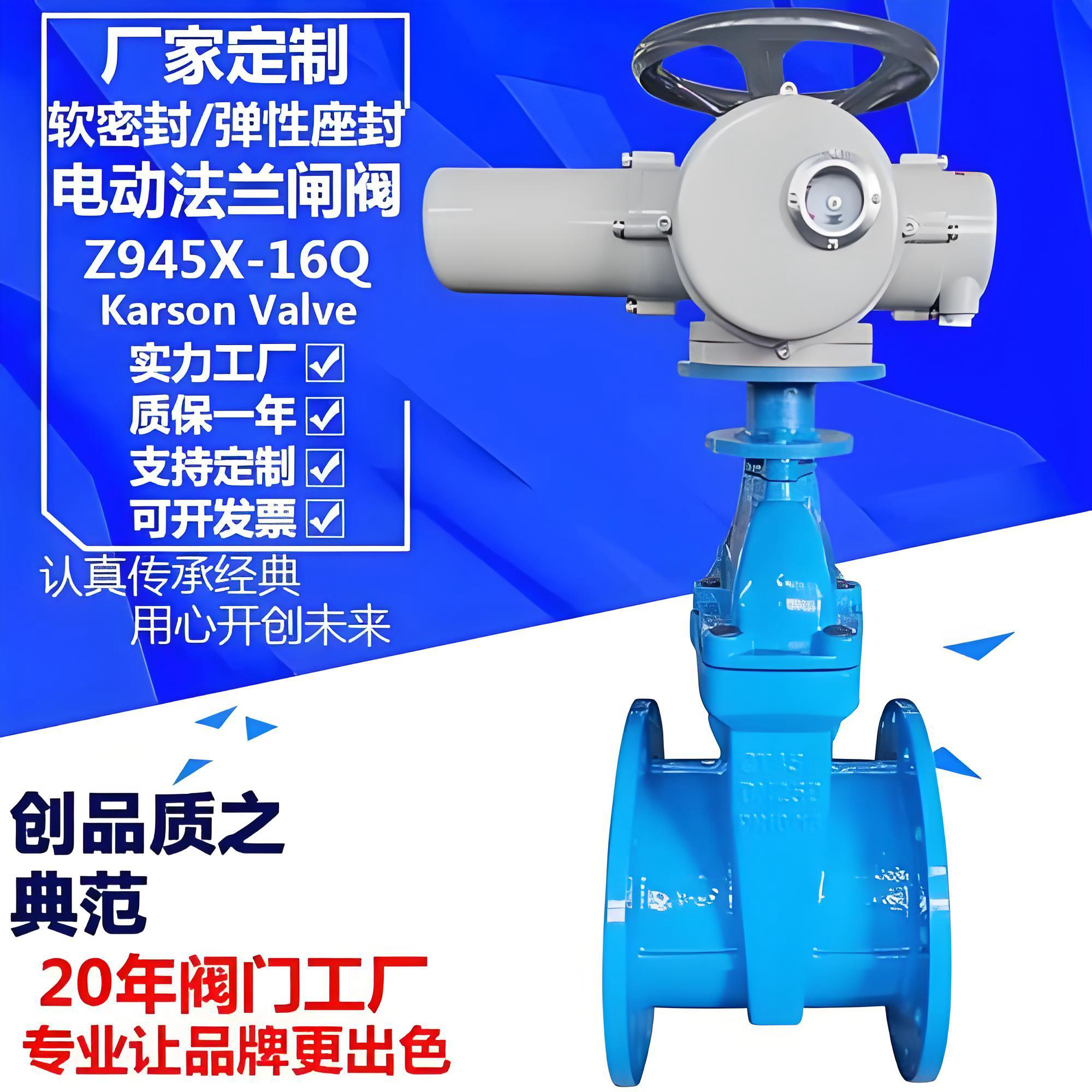

产品名称：污水专用Z945X-16Q DN100电动暗杆弹性座封闸阀 防堵塞设计[ 2026-07-21 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片
产品概述
永利3044浏览器Z945X-16Q DN100 是一款专为污水及复杂流体工况设计的电动暗杆弹性座封闸阀。该阀门采用球墨铸铁（QT500-7）高强度阀体，结合先进的弹性密封技术与电动执行机构，实现了远程自动化控制与密封性能的统一。其独特的防堵塞设计与全包覆橡胶闸板，有效解决了传统闸阀在污水处理中易泄漏、易锈蚀及杂物堆积的痛点，是市政给排水、污水处理厂及工业管线理想的截流装置。
核心优势与设计亮点
1. 防堵塞与流道设计
- 平底式阀座结构：阀座底部采用全流域直通式设计，无滞流凹腔。当阀门全开时，闸板完全升离流道，介质流动如同直管，极大降低了流阻，防止污泥、纤维等杂质堆积，从根源上避免堵塞。
- 流线型闸板：优化的流体动力学轮廓进一步减少压损，确保污水输送的高效畅通。
2. 双重密封与零泄漏技术
- 整体包胶闸板：闸板骨架采用球墨铸铁，外部整体包覆高性能三元乙丙（EPDM）或丁腈橡胶（NBR），通过高温硫化工艺牢固结合。橡胶层将金属骨架与介质完全隔离，既防止了腐蚀，又利用橡胶的弹性变形补偿加工偏差，实现自适应密封。
- 多重阀杆密封：阀杆采用“内3外2”共五道O型密封圈结构，相比传统填料密封，摩擦阻力更小，密封更可靠。支持带压更换密封圈，维护便捷且无需停水。
3. 智能电动驱动与控制
- 自动化操作：配备高品质电动执行机构，支持远距离控制及自动控制，可精确调节开度。
- 省力机构：内部加装螺旋伞齿轮省力机构，即使在大口径或高压差工况下，也能保证启闭灵活、平稳，降低电机负荷。
- 状态指示：可选配开闭指示柱，直观显示阀门开关状态，便于现场巡检与管理。
4. 超强防腐与耐用性
- 环氧树脂喷涂：阀体内外表面经过静电喷涂无毒环氧树脂粉末处理，涂层厚度均匀（可达250μm以上），耐盐雾、耐腐蚀，符合饮用水卫生标准，延长使用寿命。
- 暗杆结构设计：阀杆螺纹隐藏在阀体内部，避免与介质直接接触，防止锈蚀和污物缠绕，同时节省安装空间约40%，特别适用于空间受限的井下或管廊安装。
技术参数规格
参数项目 技术指标 产品型号 Z945X-16Q 公称通径 DN100 公称压力 1.6 MPa (16 Bar) 适用介质 污水、自来水、油品、气体等非腐蚀性或弱腐蚀性流体 工作温度 0℃ ～ 80℃ (根据橡胶材质可调整) 阀体材质 球墨铸铁 (QT500-7) 闸板材质 球墨铸铁骨架 + EPDM/NBR 橡胶包覆 阀杆材质 不锈钢 (2Cr13 或更高等级) 连接方式 法兰连接 (符合 GB/T 9113 或 GB/T 17241.6 标准) 驱动方式 电动 (可配防爆、调节型执行器) 制造标准 CJ/T 216, JB/T 6376, GB/T 12221 应用领域
- 市政建设：城市自来水管网、污水排放系统、雨水收集系统。
- 工业处理：污水处理厂、化工厂、制药厂、食品加工厂流体管线。
- 能源与建筑：电厂冷却水系统、高层建筑给排水、船舶冶金系统。
安装与维护建议
- 安装方向：可立式或卧式安装，但建议阀杆垂直向上，以便于维护和操作。
- 定期润滑：若阀门频繁动作，建议每月对传动机构进行一次润滑保养。
- 清洁检查：定期检查阀体外部涂层及法兰连接处，确保无外力损伤或泄漏。
