产品概述

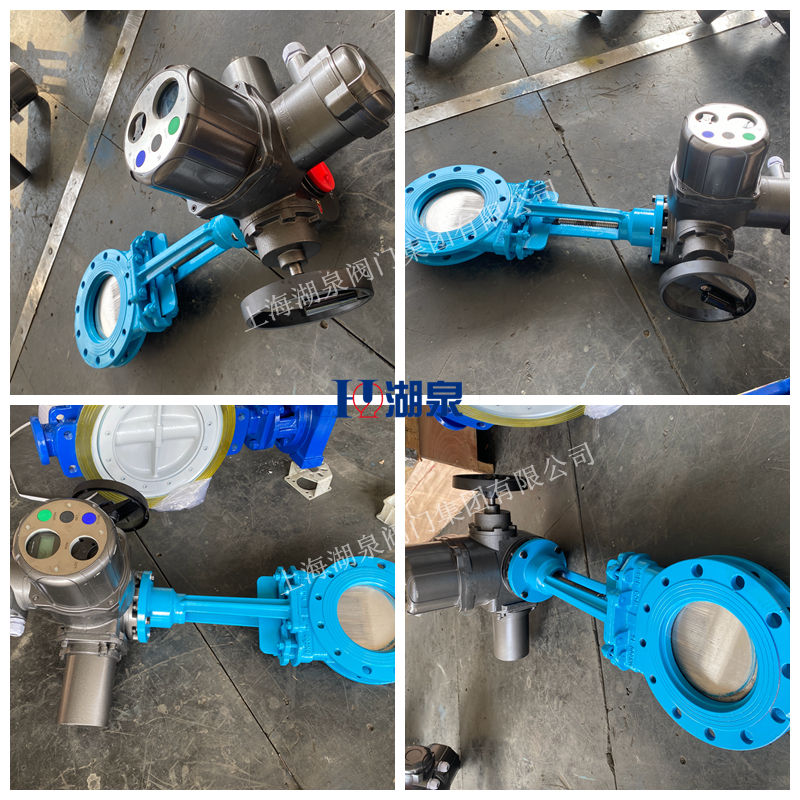

该阀门属于对夹式或法兰连接的平行单闸板闸阀，采用电动驱动方式，具备远程控制与智能调节功能。型号中“PZ”代表排渣功能，“97”表示电动驱动，“3”为对夹式连接（若为“6”则为法兰连接），“H”代表阀体材质为碳钢（WCB），“X”或“F/Y”对应不锈钢密封副或阀体材质，“10C”表示公称压力为PN10（1.0 MPa）‌。

核心特点与优势

• ‌紧凑型设计‌：阀门结构长度超短，显著节省安装空间与材料，减轻了整个管路系统的重量与振动负荷‌。
• ‌优异的耐磨耐腐蚀性‌：闸板通常采用奥氏体不锈钢（如304）或硬质合金制造，阀座密封面常结合硬质合金与聚四氟乙烯，有效抵抗介质冲刷与腐蚀，延长使用寿命并防止因闸板腐蚀导致的密封泄漏‌。
• ‌高效的排渣能力‌：采用全圆形通道设计，闸板底端加工成刀刃状，配合上端的刮泥器（如聚四氟乙烯材质），可有效切断并刮除纤维、颗粒等介质，防止堵塞，确保密封可靠‌。
• ‌智能化与高可靠性驱动‌：
  • 配备多回转式电动装置，驱动闸板作上下直线运动，实现快速、平稳的启闭与精确的流量调节‌。
  • 电动装置可选标准型（IP65）、防水型（IP67）或防爆型（Ex d IIB/C T4），满足户外、潮湿及易燃易爆环境的安全要求‌。
  • 设有手动操作机构，在供电中断时可手动启闭阀门，保障系统安全‌。
• ‌广泛的适用性‌：通径范围覆盖DN50至DN1400，工作温度依据密封材料可从-30℃至+600℃，公称压力范围通常为PN6至PN16（0.6-1.6 MPa）‌。

主要技术参数与性能

• ‌公称压力‌：PN10 (1.0 MPa)‌。
• ‌壳体试验压力‌：通常为1.5倍公称压力（1.5 MPa）‌。
• ‌密封试验压力‌：通常为1.1倍公称压力（1.1 MPa）‌。
• ‌适用介质‌：烟气、粉尘、纸浆、污水、煤浆、灰渣水混合物等含固体颗粒或纤维的介质‌。
• ‌主要零部件材质‌：
  • 阀体/上盖：碳钢（WCB）或不锈钢（如304、ZG1Cr18Ni9Ti）‌。
  • 阀板：不锈钢（如2Cr13、1Cr18Ni9Ti、304）‌。
  • 阀杆：不锈钢（如2Cr13、1Cr18Ni9Ti、304）‌。
  • 密封面：硬质合金与聚四氟乙烯组合‌。
  • 填料：V型聚四氟乙烯或柔性石墨环‌。
• ‌连接标准‌：法兰连接尺寸符合GB/T9113、ANSI B16.5等标准‌。
• ‌设计制造标准‌：遵循JB/T8691、GB/T15188.2（结构长度）、GB/T13927（试验）等国家标准‌。

典型应用领域

该阀门特别适用于以下行业与工况：

• ‌煤炭与矿山‌：煤矿选煤、洗煤、排矸、排渣管道的通断与流量调节，需选用具备煤安证的防爆型产品‌。
• ‌造纸与纸浆工业‌：管道上的调节与节流，处理含纤维的浆料‌。
• ‌环保与市政‌：工业污水处理、城市污水处理厂中的泥浆与渣水处理‌。
• ‌化工与电力‌：飞灰处理、散状物料输送、烟气排放系统‌。
• ‌食品饮料及其他‌：适用于工作条件苛刻的介质输送场合‌。
