1. 产品概述

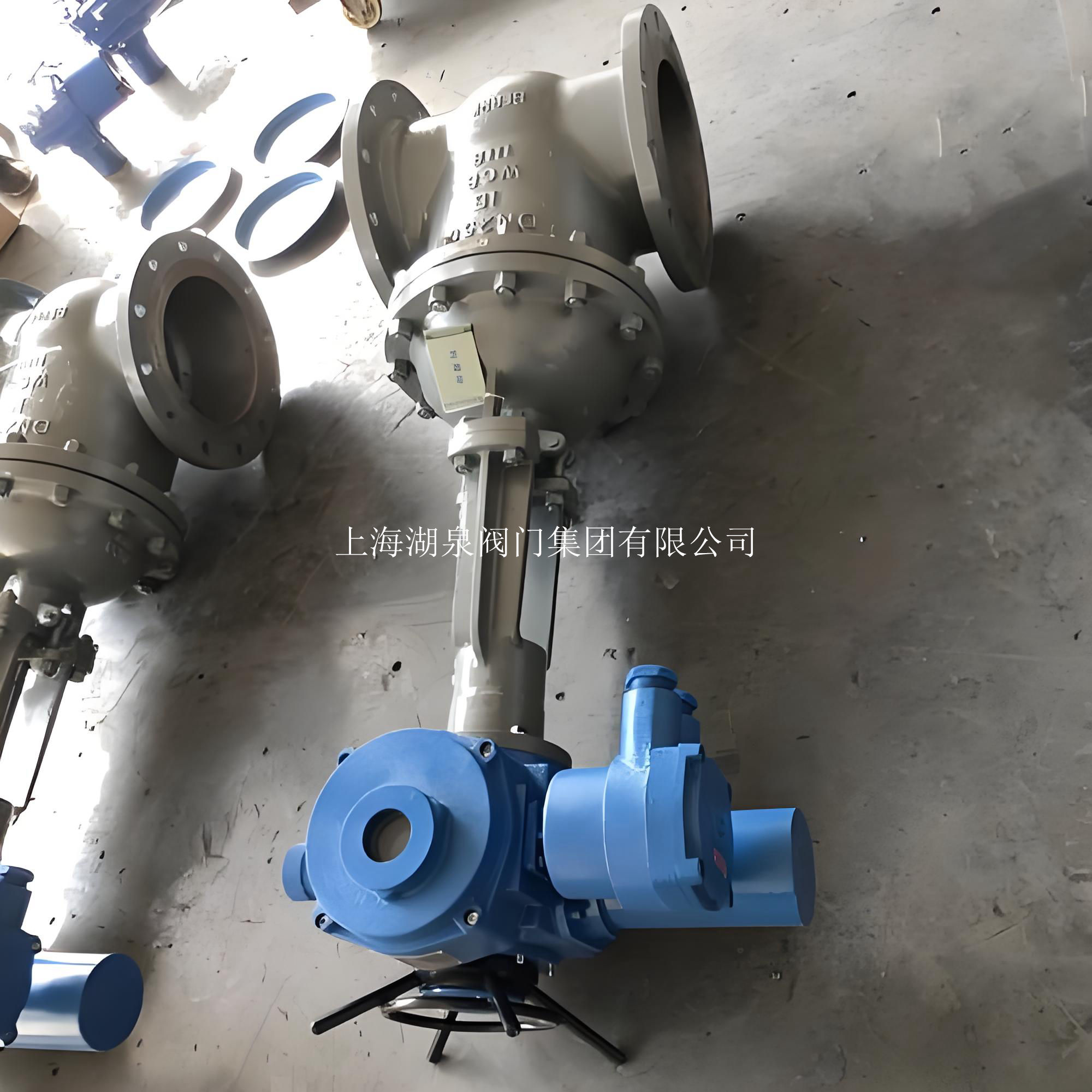

永利3044浏览器Z941W-25P DN50 是一款采用电动驱动、法兰连接的明杆楔式单闸板不锈钢闸阀。该阀门专为工业管路系统设计，主要用于介质的全开或全关控制，具备优良的耐腐蚀性和密封性能。其型号遵循 JB/T308 国标编制规则，适用于公称压力 PN25（2.5MPa）、公称通径 DN50 的工况环境，阀体及主要部件材质为 304 不锈钢（CF8），广泛应用于石油、化工、电力、水处理及食品医药等行业。

2. 型号含义解析

根据国家标准阀门型号编制方法，‌Z941W-25P‌ 的具体含义如下：

• ‌Z‌：阀门类型为闸阀。
• ‌9‌：驱动方式为电动。
• ‌4‌：连接形式为法兰连接。
• ‌1‌：结构形式为明杆楔式刚性单闸板。
• ‌W‌：密封面材料由阀体直接加工（即不锈钢本体密封）。
• ‌25‌：公称压力为 PN25（2.5 MPa）。
• ‌P‌：阀体材质为 304 不锈钢（CF8）。
• ‌DN50‌：公称通径为 50mm。

3. 主要技术参数

• ‌公称压力‌：PN25 (2.5 MPa)
• ‌公称通径‌：DN50
• ‌适用介质‌：水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种腐蚀性或非腐蚀性流体。
• ‌工作温度‌：-29℃ ～ 425℃（具体取决于密封填料配置，常规石墨填料可达更高温度，PTFE填料通常≤200℃）。
• ‌驱动电源‌：常规 AC380V/50Hz，也可定制 AC220V、DC24V 等电压等级。
• ‌防护等级‌：标准 IP55，可选 IP67 或防爆型（dⅠ/dⅡBT4）。
• ‌试验压力‌：
  • 强度试验（水）：3.8 MPa
  • 密封试验（水）：2.8 MPa
  • 低压气密封试验：0.6 MPa

4. 结构特点与优势

• ‌优质材质‌：阀体、阀盖、闸板均采用 ZG00Cr18Ni10 (304L) 或 ZG1Cr18Ni9Ti (304) 铸造不锈钢，具有优异的耐酸碱腐蚀性能，适合洁净度要求高的食品纯水或强腐蚀性化工介质。
• ‌密封可靠‌：密封副采用楔式弹性闸板结构，密封面经过精密研磨。部分高端配置可在密封面堆焊司太立（Stellite）钴基硬质合金，进一步提高耐磨、耐高温和抗擦伤性能，延长使用寿命。
• ‌操作便捷‌：配备多回转电动执行机构，支持远程自动控制、PLC 集成及 4-20mA 信号反馈。具备手电动切换功能，在断电情况下可通过手轮进行紧急操作。
• ‌低流阻设计‌：全开时流道直通，介质流向不受限制，流体阻力小，不产生涡流，压力损失低。
• ‌维护简便‌：明杆结构设计，阀杆升降状态直观可见，便于观察阀门开关位置；法兰连接符合 GB/T9113 或 JB/T79 标准，安装拆卸方便。

5. 应用领域

• ‌石油化工‌：用于输送酸、碱、盐溶液及含硫天然气管路的切断。
• ‌电力行业‌：火力电站的水、蒸汽系统控制。
• ‌水处理与环保‌：污水处理厂、自来水厂的管道启闭。
• ‌食品制药‌：由于 304 不锈钢的卫生特性，适用于纯净水、饮料、药液等对金属离子析出有严格要求的管路。

6. 注意事项

• 安装前应核对阀门铭牌参数是否与工况要求一致。
• 电动装置接线需由专业电工操作，并确保接地良好。
• 长期存放时，阀门应处于关闭状态，密封面需保持清洁并涂抹防锈油。
• 对于高温介质，建议选用石墨填料并定期检查压盖螺栓紧固情况。
