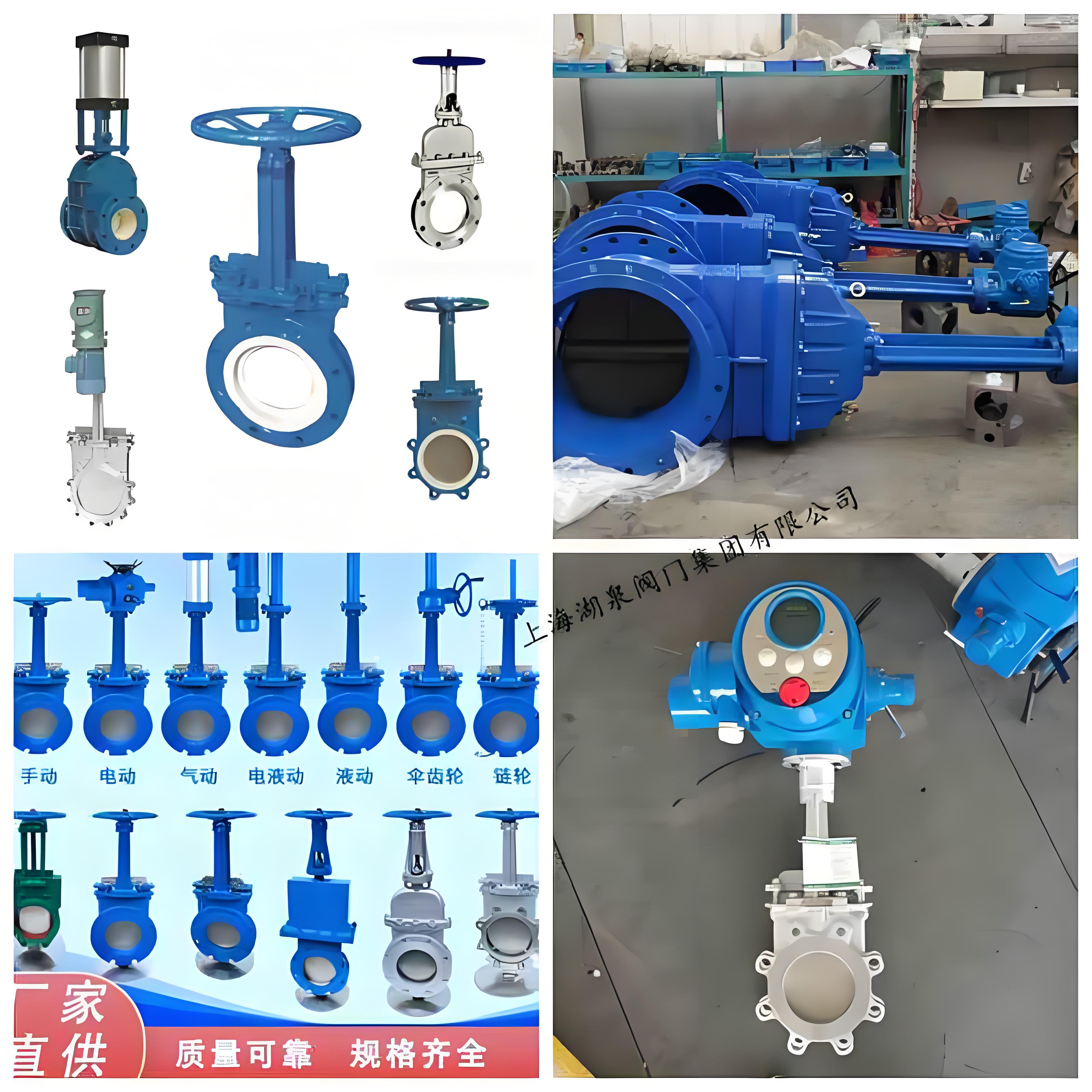

PZ973W-10NR-DN200 是一款专为苛刻高温工况设计的电动插板阀，也称为高温刀型闸阀、高温灰渣阀或高温排渣阀。该阀门采用垂直升降式闸板结构，通过电动执行机构远程控制，实现对管道内高温介质的可靠截断与流量调节。

一、产品概述与核心特点

该阀门专为高温工况设计，其结构紧凑、设计合理，具有轻型节材的特点。‌其工作温度范围宽广，可在-29℃至550℃甚至更高温度（部分型号适应1000℃左右高温）环境下稳定运行，工作压力范围为1.0MPa至2.5MPa。‌主要特点包括：

• ‌超短结构长度‌：有效节省材料，减轻管路系统整体重量。‌
• ‌空间占用小‌：能有效支持管道强度，减少管道振动的可能性。‌
• ‌耐高温与耐腐蚀‌：闸板常选用奥氏体不锈钢或2520(310S)等高合金耐热钢制造，耐腐与耐高温性能优异，可有效防止因腐蚀导致的密封泄漏。‌
• ‌剪切与防堵功能‌：闸板具有闸刀功能，能有效切断介质中的各类杂物，自动清除密封面粘着物，防止卡阻堵塞。‌
• ‌操作便捷‌：配备多回转式电动装置，实现远程快速、平稳的启闭控制。部分型号采用浮动阀板与弹性密封设计，有助于减少密封面磨损，延长使用寿命。‌
• ‌驱动装置防护多样‌：电动执行机构可具备防尘、防水（IP65/IP67）、防爆（Ex d II BT4/CT4）等多种防护等级，适应环境温度为-20℃至40℃。‌

二、主要技术参数与性能规范‌

• ‌型号示例‌：PZ973W-10NR-DN200
• ‌公称通径 (DN)‌：200mm（该系列产品通径范围通常为DN50至DN800，部分可达DN1200）。‌
• ‌公称压力 (PN)‌：10（即1.0 MPa）。
• ‌压力试验‌：壳体试验压力通常为1.5倍公称压力，密封试验压力为1.1倍公称压力。‌
• ‌工作温度‌：根据密封形式不同而异。硬密封型（如W型）可承受最高温度，达550℃及以上，部分设计适用于1000℃左右高温；四氟密封（F型）适用温度≤180℃；橡胶密封（X型）适用温度≤80℃。‌
• ‌适用介质‌：纸浆、污水、煤浆、灰渣水泥混合物、糖浆等浆液或含固体颗粒的介质。‌
• ‌电源‌：电动装置标准电源为AC380V、50Hz。‌
• ‌主要连接尺寸 (示例 PN10, DN200)‌：需参考具体产品图纸，典型参数包括结构长度L、法兰外径D、螺栓孔中心圆直径D1、密封面直径D2、阀门高度H、螺栓数量及规格n-M、手轮或执行器尺寸D0等。‌

三、结构与材料‌

• ‌驱动方式‌：电动（9）。
• ‌连接方式‌：对夹式（7）。
• ‌阀体材质‌：常见为碳钢（C）、不锈钢（P，如304、316），对于高温工况，阀体与闸板也可能采用310S（2520）等高耐热合金钢。‌
• ‌密封面材质‌：根据型号后缀区分，H代表合金钢或Cr13系不锈钢硬密封；W代表阀门本体特定材质；Y代表硬质合金；F代表聚四氟乙烯（四氟）；X代表橡胶。‌
• ‌阀杆与填料‌：阀杆常采用不锈钢材料，上密封填料多采用柔性PTFE或V型聚四氟乙烯结合柔性石墨环，以确保可靠密封与灵活操作。‌

四、应用领域‌

• ‌电力行业‌：循环流化床锅炉、煤粉炉等电站锅炉的输灰、排渣系统，用于调节输送量、稳定工况。‌
• ‌冶金、煤炭行业‌：高温炉窑的物料输送与控制。
• ‌化工、制药行业‌：制粉系统及各类工艺管道。
• ‌造纸、环保、污水处理‌：纸浆、污水、煤浆等介质的管道调节与节流。‌
• ‌食品、制糖行业‌：糖浆等介质的控制。

五、执行标准‌

• 设计制造：JB/T8691-1998 ‌
• 结构长度：GB/T15188.2-94 ‌
• 法兰连接：GB/T9113.1-2000、JB/T79-94 ‌
• 试验与验收：GB/T13927-92 ‌
