一、产品概述

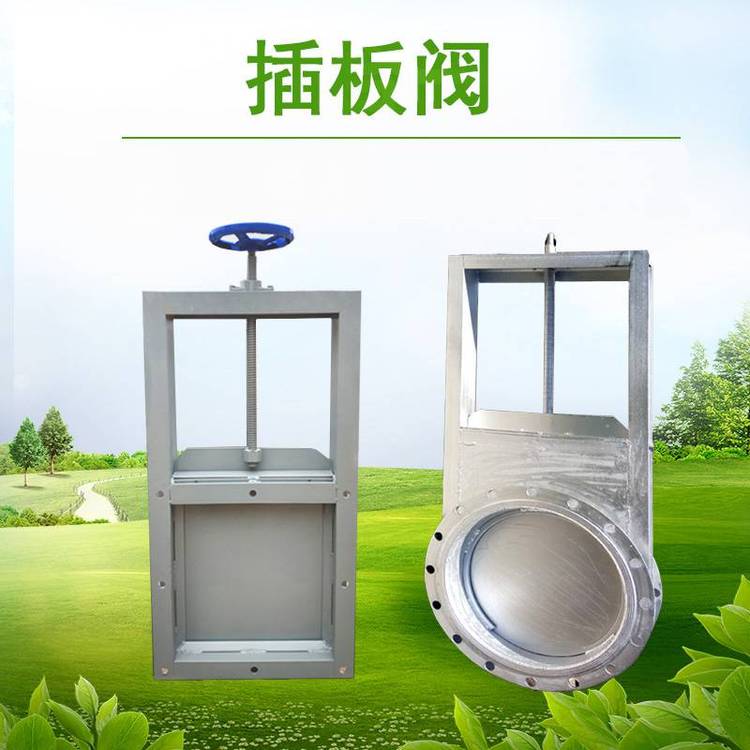

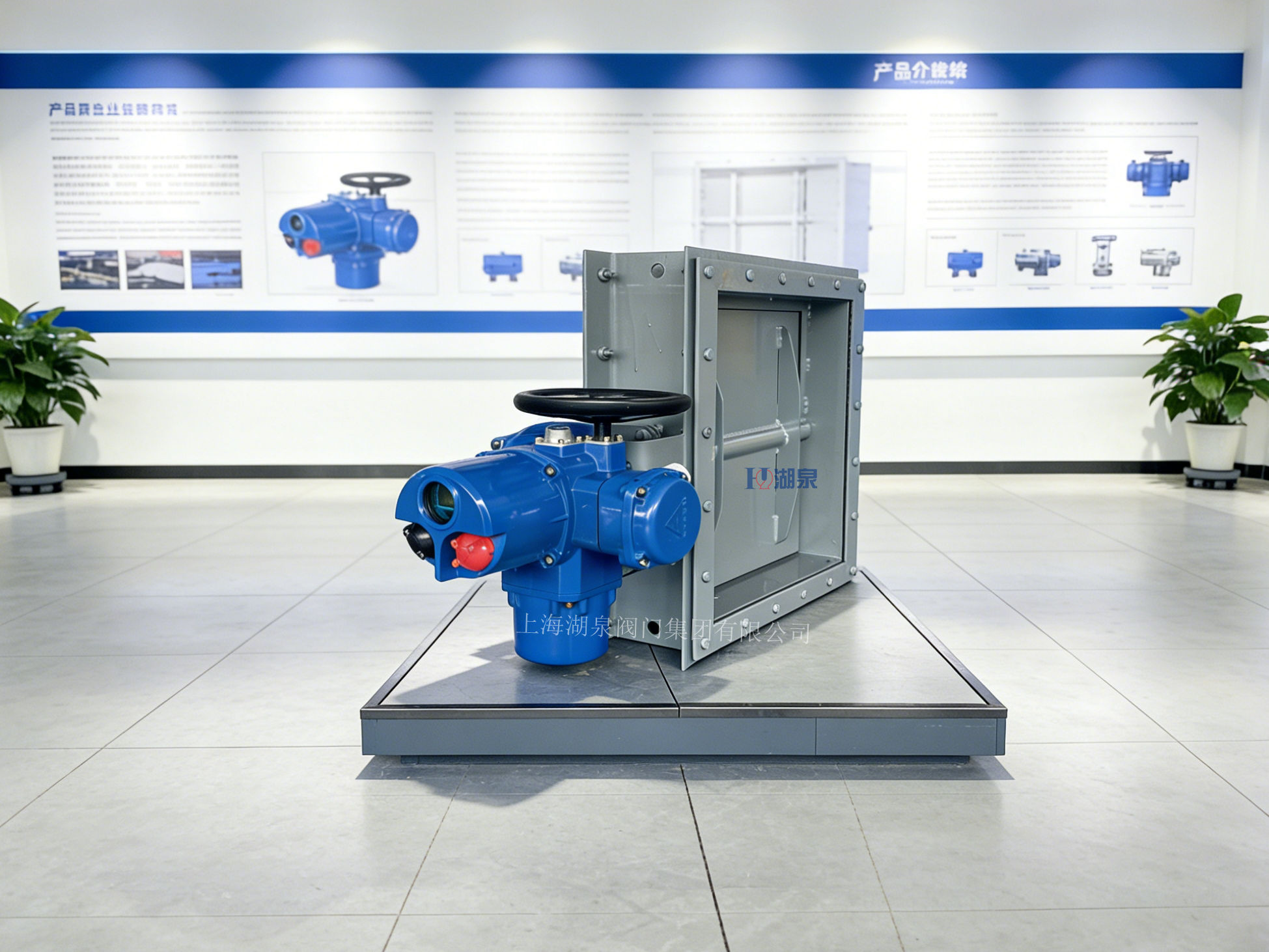

600×600电动方闸阀，又称电动插板阀或电动闸板门，是专为除尘系统、灰渣排放管道设计的截断类阀门。该阀门采用方形通道结构，公称通径为600mm×600mm，通过电动执行机构驱动闸板垂直运动，实现介质的全开或全关控制。其设计重点针对常压、高温及含尘工况，广泛应用于电力、冶金、建材、化工等行业的除尘卸灰、粉料输送及高温灰渣排放系统。

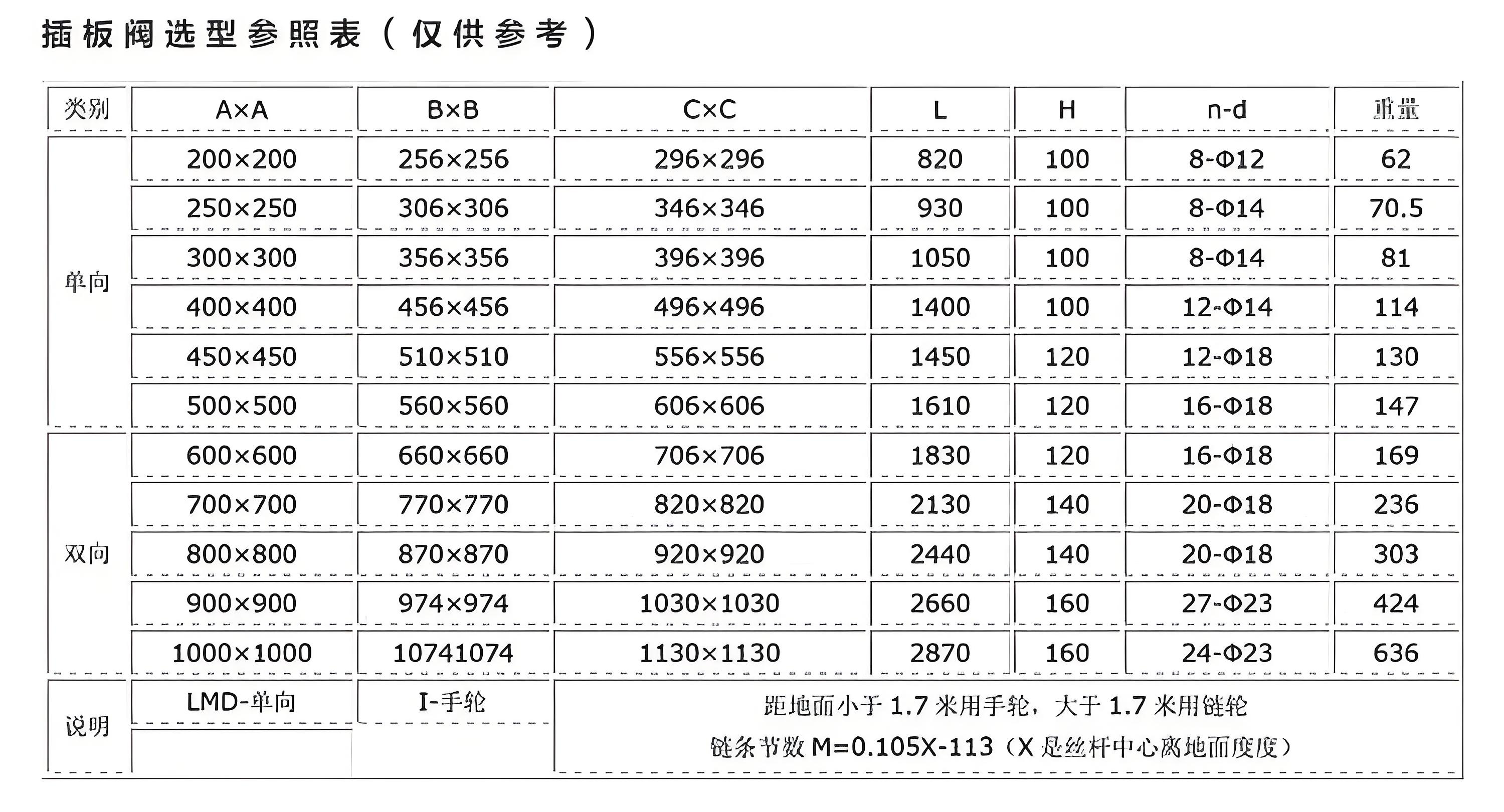

二、主要技术参数

• ‌型号规格‌：PZ973H/W-10C/NR（示例），口径600×600mm
• ‌公称压力‌：0.05MPa - 0.6MPa（常压至低压工况，部分加强型可达1.0MPa）
• ‌适用温度‌：
  • 软密封（橡胶/四氟）：≤180℃
  • 硬密封（不锈钢/合金钢）：≤300℃ - 1150℃（针对高温灰渣专用型）
• ‌驱动方式‌：电动装置（标配防爆电机或普通电机，支持远程DCS/PLC控制）
• ‌连接形式‌：法兰连接或对夹式连接（根据管道接口定制）
• ‌介质流向‌：单向或双向（需根据具体结构设计确认，通常建议按标识方向安装）
• ‌泄漏率‌：全闭状态下泄漏量极低，满足环保除尘要求

三、结构与材质特点

1. 阀体结构

• ‌方形设计‌：相比圆形阀门，方形结构更易于与除尘器的方形下料口、灰斗直接对接，减少过渡管件，降低安装空间需求。
• ‌全通径通道‌：闸板开启时，流道完全畅通，无阻碍物，有效防止粉尘、颗粒物料堵塞，流通阻力小。
• ‌楔形密封面‌：采用楔形结构或弹性密封设计，确保闸板与阀座紧密贴合，具备良好的密封性能，防止粉尘外泄。

2. 关键部件材质

• ‌阀体/阀盖‌：优质碳钢（Q235A）、铸钢或不锈钢（304/316L），根据介质腐蚀性选择。
• ‌闸板‌：不锈钢（2Cr13, 304, 316L）或耐磨合金钢，表面可进行硬化处理以提高耐磨性。
• ‌密封件‌：
  • 常规工况：丁腈橡胶、三元乙丙橡胶（EPDM）。
  • 高温工况：聚四氟乙烯（PTFE）、柔性石墨、硬质合金堆焊层。
• ‌阀杆‌：不锈钢材质，具备高强度和耐腐蚀性，螺纹部分经过精密加工，确保传动平稳。

四、功能优势

1. ‌自动化控制‌：配备智能电动执行器，可实现远程开关控制、信号反馈（全开/全关位置信号、故障报警），便于集成到中央控制系统中，提高生产效率。
2. ‌耐高温性能‌：针对高温灰渣排放，可选用耐高温材料和特殊冷却结构（如需），在恶劣高温环境下保持结构稳定，不变形、不卡阻。
3. ‌防卡死设计‌：闸板运动轨迹清晰，导向机构精密，配合吹扫接口（可选），可有效防止粉尘堆积导致的卡阀现象。
4. ‌维护简便‌：结构简单紧凑，零部件少，日常维护工作量小。密封件更换方便，使用寿命长。
5. ‌适应性强‌：适用于粉状、颗粒状、小块状物料及高温气体介质，尤其适合除尘系统中的卸灰环节。

五、应用领域

• ‌电力行业‌：燃煤电厂锅炉除灰系统、电除尘器卸灰、气力输灰管道截断。
• ‌冶金行业‌：高炉煤气净化、烧结机除尘、矿粉输送管道。
• ‌建材行业‌：水泥厂生料磨、煤磨、水泥库底卸料、陶瓷生产线粉尘收集。
• ‌化工行业‌：化工原料粉体输送、反应釜底部排料、废气处理系统。
• ‌其他‌：粮食加工、矿山选矿等涉及固体物料输送的场合。

六、选型与安装注意事项

1. ‌工况确认‌：明确介质温度、压力、颗粒度及腐蚀性，选择合适的密封形式和材质。高温灰渣工况务必选用硬密封或耐高温特种材料。
2. ‌安装方向‌：阀门应垂直安装或按厂家指定角度安装，确保闸板重力有助于密封或运动顺畅。介质流向应与阀体箭头一致。
3. ‌管道对中‌：安装前检查法兰连接面平整度，确保阀门与管道同心，避免附加应力导致阀体变形或密封失效。
4. ‌电气接线‌：严格按照电动执行器说明书进行接线，设置好限位开关和扭矩保护，防止过载损坏电机。
5. ‌定期维护‌：定期检查密封件磨损情况，清理阀腔内积灰，润滑阀杆螺纹及传动部件，确保运行灵活可靠。

七、总结

600×600电动方闸阀作为除尘系统和灰渣排放的关键控制设备，凭借其方形结构适配性好、密封可靠、耐温耐磨及自动化程度高等优点，成为工业粉尘治理和物料输送系统中不可或缺的重要组成部分。正确选型和规范安装使用，可显著提升系统运行效率和环保达标水平。
