一、 产品概述

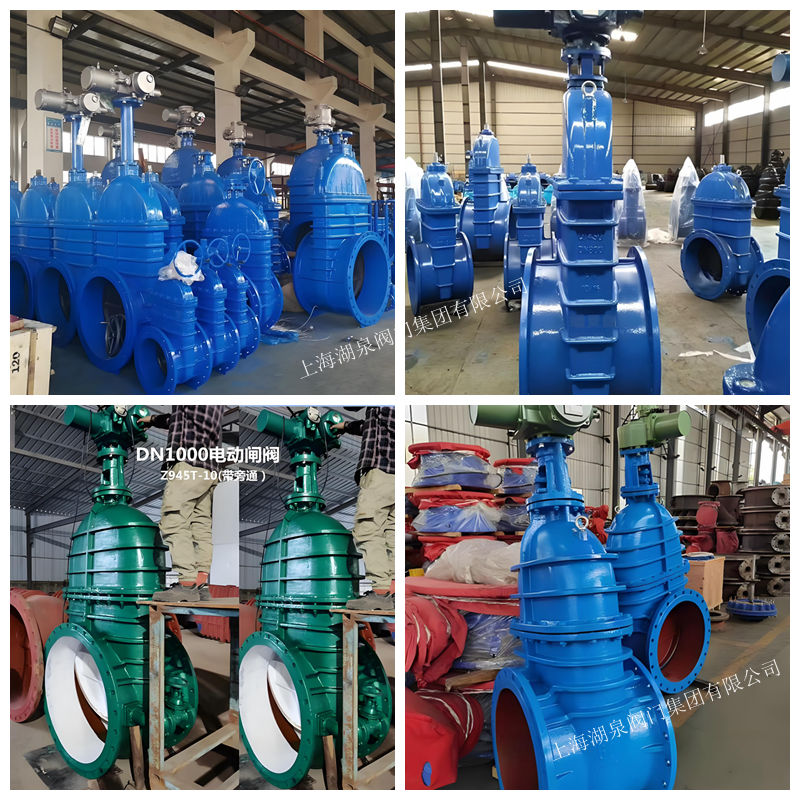

永利3044浏览器Z945T-10Q 型大口径球墨铸铁暗杆电动闸阀是一款专为大型水利设施、市政给排水及污水处理系统设计的工业级控制阀门。该阀门采用的电动驱动与手动应急操作相结合的“手电一体”设计，具备结构紧凑、流阻系数小、密封性能优异及操作轻便灵活等特点。作为 DN1200 超大口径管道系统中的关键启闭装置，它广泛应用于中国各大水库枢纽、污水处理厂、消防给水系统及农田灌溉管网，旨在实现介质的可靠截断与流通控制。

二、 型号解析与技术参数

• • ‌Z‌：代表闸阀类型。
  • ‌9‌：代表驱动方式为电动装置。
  • ‌4‌：代表连接形式为法兰连接。
  • ‌5‌：代表结构形式为暗杆楔式单闸板。
  • ‌T‌：代表密封面材料为铜合金（黄铜/青铜）。
  • ‌10‌：代表公称压力为 PN1.0 MPa (10公斤)。
  • ‌Q‌：代表阀体主要材质为球墨铸铁（QT450）。
  • ‌DN1200‌：代表公称通径为 1200mm。
• • ‌公称压力‌：1.0 MPa
  • ‌强度试验压力‌：1.5 MPa
  • ‌密封试验压力‌：1.1 MPa
  • ‌适用介质‌：清水、污水、海水、油品等（适用于水处理及一般工业流体）。
  • ‌工作温度‌：≤ 80℃ - 100℃（具体视填料与密封材料而定，通常建议不超过80℃以确保持久密封性）。
  • ‌驱动方式‌：电动为主，配备手轮进行手动应急操作或调试。

三、 主要结构与材料优势

1. 高强度阀体材质

阀体、阀盖及闸板主体采用 ‌QT450 球墨铸铁‌。相较于传统灰铸铁，球墨铸铁具有更高的抗拉强度、屈服强度和延伸率，韧性极佳。这使得阀门在承受 DN1200 大口径带来的巨大水压冲击时，仍能保持优异的刚性和结构稳定性，有效防止断裂风险，延长使用寿命。

2. 铜芯软密封技术

密封面采用 ‌黄铜（或青铜）‌ 材质。铜合金具有良好的耐腐蚀性、耐磨性及自润滑特性。在关闭状态下，闸板与阀座之间的铜对铜（或铜对铸铁基体）密封配合紧密，泄漏率极低。这种硬密封结合精密加工的方式，特别适用于含有少量杂质的污水环境，能有效抵抗介质冲刷，确保长期使用的密封可靠性。

3. 暗杆结构设计

采用 ‌暗杆楔式‌ 结构，阀杆螺纹位于阀体内部，不与介质直接接触。这一设计不仅避免了阀杆因暴露在外部环境中而受到腐蚀或异物缠绕，还显著节省了安装空间。对于地下井室、隧道或空间受限的水库机房而言，暗杆结构是理想选择。

4. 填料与防腐处理

阀杆填料采用 ‌柔性石墨‌ 或高性能复合材料，具备耐高温、耐高压及自补偿功能，确保阀杆运动时的密封性且操作扭矩小。阀体外表面通常经过环氧树脂喷涂或防锈漆处理，内腔流道光滑，进一步降低流阻，提高水力效率。

四、 工作原理与操作方式

1. 电动驱动模式

通过配套的智能电动执行器接收控制信号（如开关量、模拟量或总线信号），驱动电机旋转。电机动力经由减速齿轮箱传递至阀杆螺母，带动阀杆上下运动，从而控制闸板的开启与关闭。电动模式支持远程集中控制、自动化联锁及状态反馈，极大提升了大型水厂和水库的智能化管理水平。

2. 手动应急模式

当停电、控制系统故障或需要现场调试时，可通过切换手柄将驱动方式转为手动。操作人员转动手轮，通过机械传动直接驱动阀杆升降。手电一体设计确保了在任何极端工况下，阀门均能实现可靠的物理启闭，保障系统安全。

3. 楔式单闸板原理

闸板呈楔形，依靠介质压力或预紧力使闸板密封面紧贴阀座密封面，实现双向密封。楔形结构有助于在关闭过程中自动对中，并能在一定程度上补偿密封面的微小磨损。

五、 应用场景与行业价值

• ‌大型水库与水电站‌：用于大坝出水口、引水隧洞的主控阀门，承受高水头压力，要求极高的密封性和结构强度。
• ‌城市污水处理厂‌：应用于进水泵房、沉淀池、曝气池及出水排放管道，耐受污水腐蚀及悬浮物磨损。
• ‌市政给排水管网‌：作为主干管线的分段隔离阀，便于管网维护、检修及事故切断。
• ‌消防给水系统‌：确保消防用水管道的快速响应与可靠截断，符合消防安全规范。
• ‌农田灌溉工程‌：适应野外恶劣环境，耐用性强，维护成本低。

六、 选型与维护建议

• ‌安装注意事项‌：

  • 阀门应垂直安装于水平管道上，确保电动执行器处于上方，避免雨水积聚。
  • 法兰连接时需均匀紧固螺栓，防止因受力不均导致阀体变形或泄漏。
  • 安装前需清理管道内部杂物，防止损伤密封面。

• ‌定期维护‌：

  • 定期检查电动执行器的限位开关、过载保护及电气接线是否正常。
  • 定期对手动部分加注润滑脂，确保手轮转动灵活。
  • 检查填料函处是否有泄漏，必要时调整压盖螺栓或更换填料。
  • 长期未操作的阀门，建议每季度进行一次全开全关测试，防止闸板锈死或卡阻。

• ‌定制服务‌：

  • 可根据用户需求配置防爆型电动执行器（适用于易燃易爆环境）。
  • 可提供带旁通阀的结构，用于平衡进出口压力，减小启闭扭矩。
  • 支持非标尺寸及特殊防腐涂层定制。
