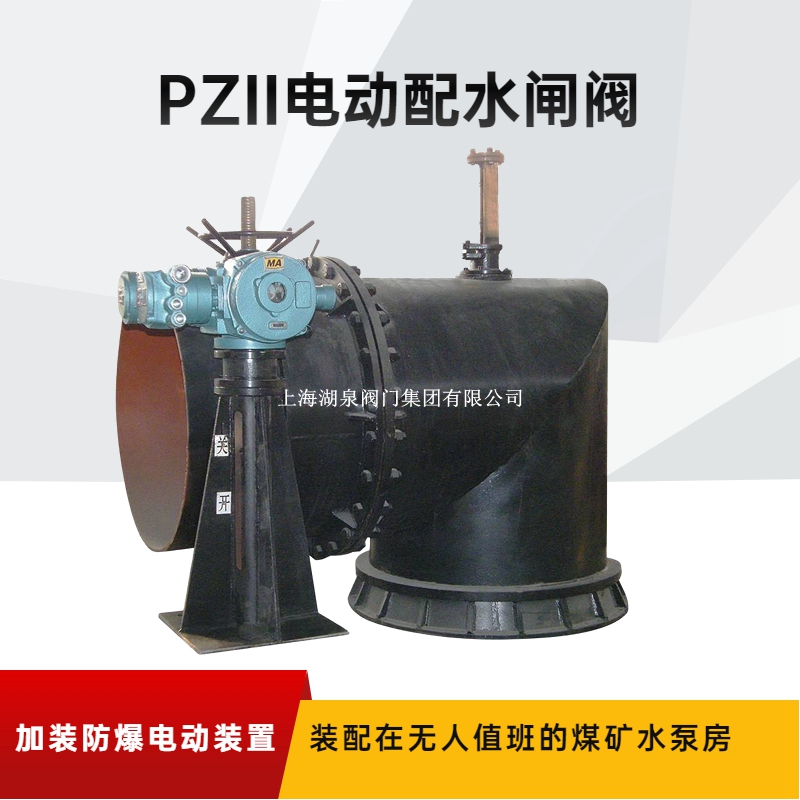

PZII / PXWII 系列电动配水闸阀是专为矿山井下环境设计的自动化流体控制设备，主要用于吸水井配水、排水及隔离。该系列阀门具有‌隔爆型‌设计，支持远程或就地电动操作，具备密封性能好、操作便捷等特点。

1. 主要型号与规格

该系列通常涵盖多种公称通径，常见型号包括 PZII-400/500/600/800/1000/1200 等。PXWII 系列通常为改进型或特定品牌的电动配水闸阀代号。

• ‌PZII-800‌：公称直径 800mm，适用于较大流量的矿井配水系统。
• ‌PXWII-500‌：公称直径 500mm，常用于中等流量需求的井下泵房。
• ‌其他规格‌：还包括 DN400、DN600、DN1000、DN1200 等，可根据实际井筒尺寸定制 。‌‌

2. 核心技术参数

不同厂家生产的参数略有差异，但总体技术指标如下：

• ‌工作压力‌：通常承受 ‌0.1 MPa - 1.0 MPa‌ (约 1-10 kgf/cm²) 的压力，部分高压型号可达更高 。
• ‌介质‌：清水，水温一般不大于 ‌80℃‌，水中不含强腐蚀性介质 。
• ‌驱动方式‌：‌电动‌（配备防爆电机），部分型号支持手动应急操作。
• ‌防爆等级‌：矿用隔爆型，符合煤矿安全标准（如 ExdI Mb），适用于有瓦斯或煤尘爆炸危险的矿井 。
• ‌操作行程‌：
  • DN400/500：约 216 mm
  • DN600/800：约 290 mm
  • DN1000：约 314 mm 。
• ‌连接形式‌：法兰连接，短管需预埋于井壁 。‌‌

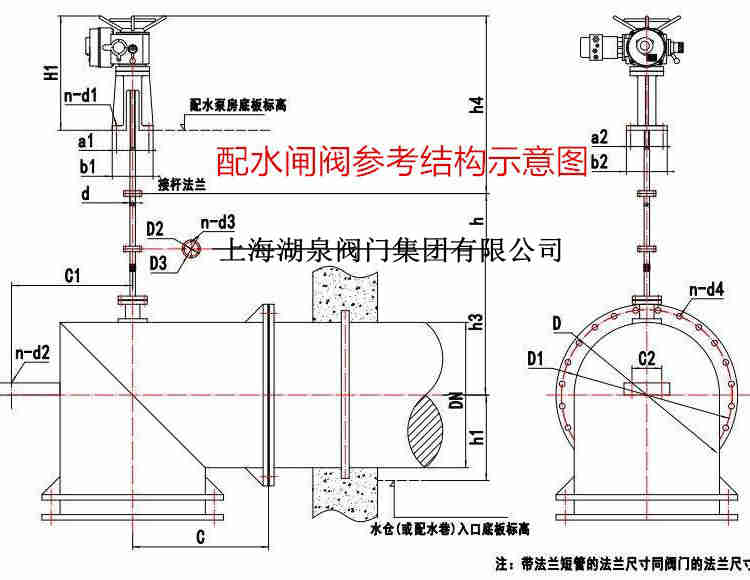

3. 结构特点

• ‌直角式结构‌：阀体呈直角形，便于在狭窄的井下空间安装，流体方向改变 90 度。
• ‌密封性能‌：采用橡胶垫与金属阀座配合的软密封或硬密封结构，依靠介质压力或外力实现自密封，确保关闭时无泄漏 。
• ‌传动机构‌：由小型防爆电动机驱动丝杠或齿轮箱，带动阀杆升降，从而控制闸板启闭。连接杆长度可根据水泵房底板与水仓入口的高差进行定制（常见规格有 3.5m, 4m, 4.5m, 5m）。
• ‌材质‌：阀体多为碳钢焊接件或铸铁件，闸板配有橡胶密封圈 。‌‌

4. 应用场景

• ‌矿山井下泵房‌：用于各吸水井的配水控制，实现无人值守或远程集中控制。
• ‌水处理设施‌：选矿厂水池泄水、工业用水分配等 。
• ‌优势‌：相比手动阀门，电动配水闸阀可实现自动化控制，减少人工操作强度，提高响应速度和安全性 。‌‌

5. 选型与安装建议

1. ‌确认高差‌：订货前必须准确测量水泵房底板至水仓入口的垂直高度，以确定‌连接杆长度‌，否则无法安装 。
2. ‌防爆认证‌：在煤矿井下使用，务必确认产品具有有效的‌MA（煤安）标志‌和防爆合格证 。
3. ‌预留孔洞‌：施工时需提前预留短管孔和支撑槽钢孔，确保阀门垂直度 。
4. ‌维护‌：定期检查橡胶密封圈老化情况，保持丝杠润滑，防止锈蚀 。‌‌
