一、 产品概述

• ‌产品名称‌：PZI型矿用配水闸阀
• ‌适用介质‌：清水、污水（水中不含强腐蚀性介质）
• ‌工作温度‌：≤80℃
• ‌公称压力‌：0.1 MPa（常压环境）
• ‌驱动方式‌：手动（PZI-1型）或电动（PZI-II/PZW型，可选配隔爆电机）
• ‌执行标准‌：企业标准 Q/BBC-007-91《配水闸阀》及相关国标

二、 型号规格与参数

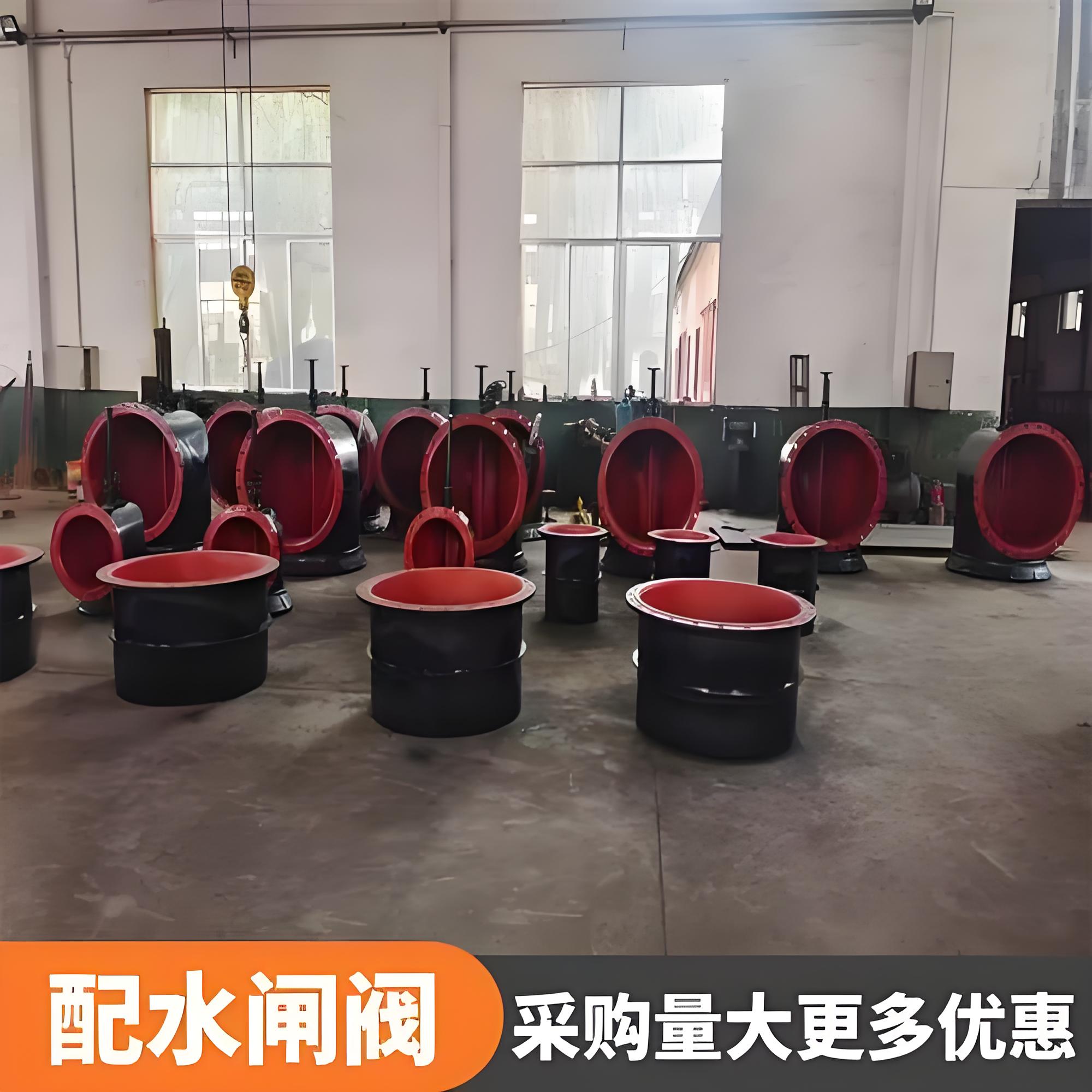

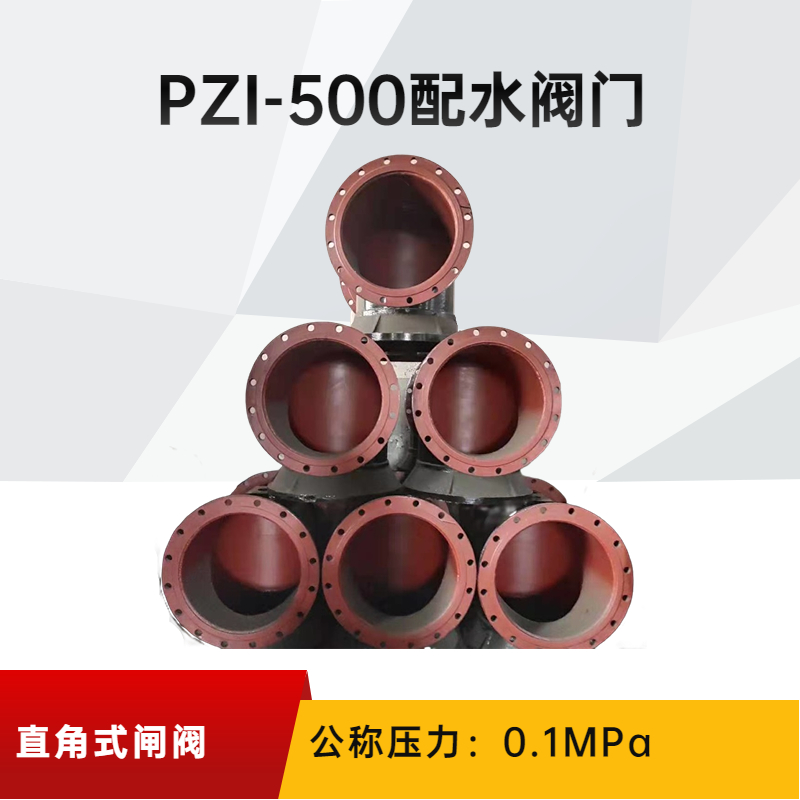

PZI系列涵盖多种公称直径，满足不同流量需求。以下是主要型号的技术参数对比：

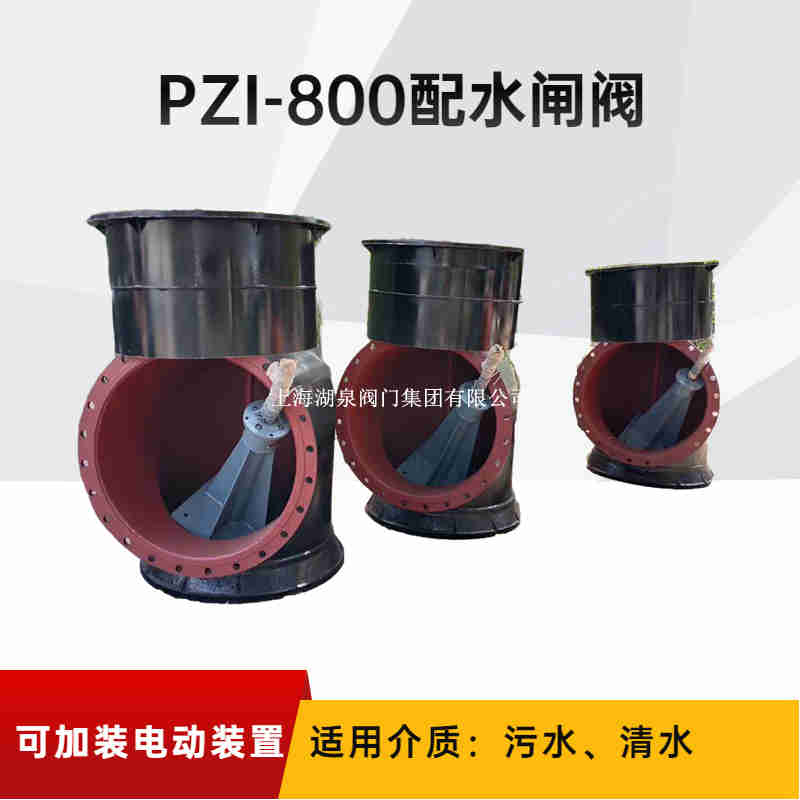

注：具体重量可能因厂家工艺（如是否包含法兰短管、材质厚度差异）略有浮动，以上数据为行业常见参考值。PZI-800及以上大口径型号通常采用直角钢板焊接与铸造相结合的工艺，以增强结构强度。

三、 结构与工作原理

1. 结构组成

PZI配水闸阀主要由以下四大部分组成：

• ‌操纵台‌：位于地面或泵房平台，包含手轮、丝杠、螺母及滚珠轴承机构。PZI-II型则配备小型电动机作为动力源，实现远程或自动化控制。
• ‌连接杆‌：连接操纵台与井下闸阀的关键部件，长度根据配水井底板至泵房底板的高差（H值）定制，常见档次有3.5m、4.0m、4.5m、5.0m等。

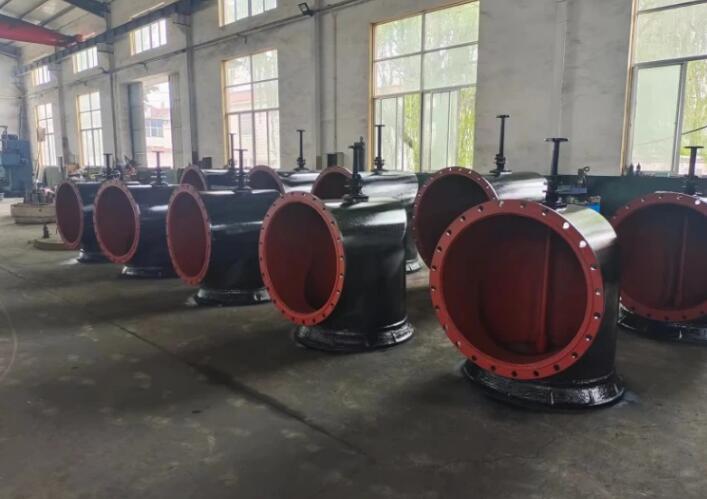

• ‌闸阀本体‌：包括阀体、阀瓣（闸板）、锥形密封环和阀杆。阀体为直角弯管式焊接件，下部装有整体铸造的锥形密封环。
• ‌短管‌：预埋于配水井壁中的焊接管件，用于固定闸阀并连接管道。

2. 工作原理

• ‌启闭机制‌：闸板的运动方向与流体方向垂直。通过旋转手轮或启动电机，带动丝杠升降，进而通过连接杆和阀杆提升或下降闸板。
• ‌全开/全关特性‌：该阀门仅适用于全开或全关状态，‌严禁‌用作调节流量或节流使用，以免损坏密封面或造成振动。
• ‌密封原理‌：采用自密封结构。当阀门关闭时，依靠介质压力将闸板密封面压向阀座上的锥形密封环，同时橡胶垫与金属锥面紧密贴合，确保良好的密封性能。铰接式阀瓣设计可自动对中，补偿安装误差，保证密封均匀。

四、 产品特点与优势

1. ‌密封可靠‌：锥形密封环与橡胶垫组合设计，利用介质压力自紧密封，有效防止漏水，适应井下潮湿环境。
2. ‌操作省力‌：手动型操纵台采用滚珠轴承减少摩擦阻力；电动型可实现远距离控制，降低工人劳动强度，提高安全性。
3. ‌结构坚固‌：主体采用优质碳钢或不锈钢材质，关键部位采用氩弧焊焊接工艺，耐腐蚀、强度高，使用寿命长。
4. ‌安装灵活‌：短管预埋式设计，便于与井壁混凝土结合；连接杆长度可根据现场实际高差定制，适应不同矿井深度。
5. ‌维护简便‌：零部件标准化程度高，更换方便；日常只需对丝杠涂抹防锈油脂，涡轮箱定期加注润滑脂即可。

五、 安装与维护指南

安装步骤

1. ‌预留孔洞‌：在灌注井壁时，需预留短管孔及支撑槽钢孔，并在泵房地面预留操纵台基础孔。
2. ‌固定短管‌：将短管穿入预留孔，借闸阀外露杆校正垂直度，固定支撑槽钢，并用法兰连接闸阀与短管（中间加橡胶垫）。
3. ‌安装操纵台‌：就位操纵台，按说明书要求尺寸提升丝杠，核对阀杆与丝杆连接，装上连接杆，再次校对垂直度后固定。
4. ‌调试检查‌：卸下阀杆卡环，手动或电动测试整个机构动作是否灵活，确认无卡阻后投入运行。

维护注意事项

• ‌防锈防腐‌：长期存放时，操纵台丝杠应涂防锈油脂，避免日晒雨淋；阀门部件避免沾染油污，以防橡胶老化。
• ‌定期润滑‌：PZI-II型电动阀门应定期检查涡轮箱，及时补充润滑油脂。
• ‌禁止调节‌：操作中务必确保阀门处于全开或全关位置，避免半开状态运行。

六、 应用领域

• ‌煤矿井下‌：主排水泵房吸水井配水，实现多水源切换。
• ‌金属矿山‌：选矿厂矿浆池、清水池的泄水控制。
• ‌工业水处理‌：污水处理厂、自来水厂的沉淀池、过滤池进水/出水控制。
• ‌其他水利设施‌：适用于低压、常温、非腐蚀性介质的管道截断场合。

PZI系列配水闸阀以其稳定的性能和可靠的密封性，成为矿山及工业水处理系统中不可或缺的关键设备。选型时请根据实际管径、压力等级及自动化需求选择合适的型号与驱动方式。
