1. 产品概述

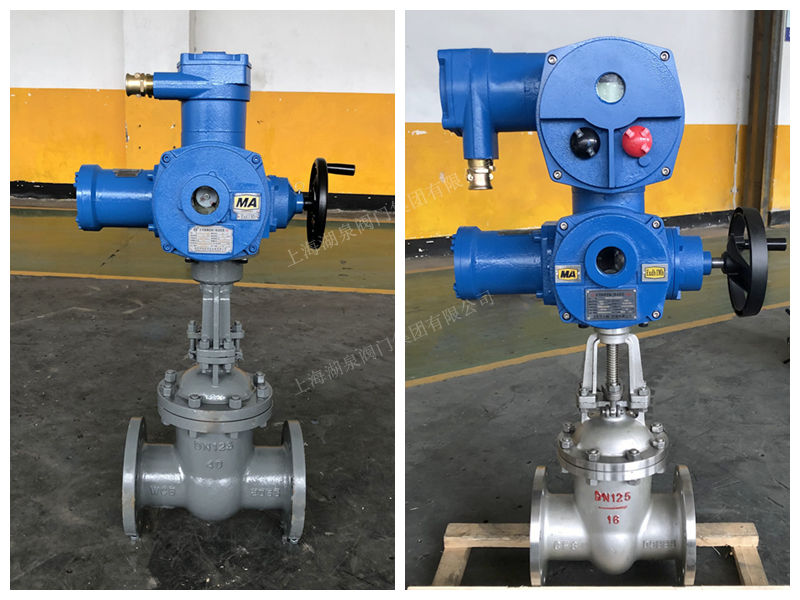

永利3044浏览器MAZ941H-16 DN100 是一款专为煤矿井下及易燃易爆环境设计的矿用隔爆型电动闸阀。该产品具备国家煤安证（MA认证）及防爆合格证，符合 GB3836.1 爆炸性环境用防爆电气设备通用要求及 JB/T8529 隔爆型阀门电动装置技术条件。其公称通径为 DN100，公称压力为 PN1.6MPa（16公斤），主要用于煤矿井下水路、排水管道及瓦斯抽放系统的介质截断与接通控制，支持远程自动化控制及现场手动操作，是保障矿井安全生产的关键流体控制设备。

2. 主要技术参数

3. 结构特点与优势

3.1 密封性能

• ‌双闸板万向顶结构‌：阀瓣采用双闸板中间带万向顶设计，能自动调整阀瓣与阀座密封面的吻合度，有效补偿加工偏差，确保双向密封零泄漏。
• ‌硬质合金密封面‌：密封面采用钴铬钨硬质合金通过等离子喷焊工艺处理，硬度高、耐磨损、抗擦伤，显著延长阀门在含颗粒介质（如煤泥水）中的使用寿命。
• ‌自紧式密封‌：部分型号采用压力自紧式密封结构，依靠介质压力将闸板压向阀座，介质压力越高，密封效果越好，安全可靠。

3.2 高强度耐腐蚀部件

• ‌渗氮阀杆‌：阀杆采用优质渗氮钢制成，表面经过氮化处理，具有极高的硬度和抗腐蚀能力，防止在潮湿、腐蚀性矿井环境中生锈卡死。
• ‌优化启闭力矩‌：内部传动机构配备滚动轴承，大幅降低摩擦系数，减小启闭力矩，提高电机运行效率并降低能耗。

3.3 智能控制与安全保护

• ‌多功能控制模块‌：内置转矩控制机构和行程控制机构，精度高达±1%，防止过扭矩损坏阀门或电机。
• ‌多种控制模式‌：
  • ‌开关型‌：接受开关量信号，实现全开或全关。
  • ‌调节型‌：接受 4-20mA 模拟信号，可精确调节介质流量。
  • ‌总线型‌：支持 RS-485 Modbus-RTU 协议，可直接接入煤矿井下自动化监控系统（DCS/PLC）。
• ‌手电动切换‌：配备半自动手-电动切换机构，在断电或紧急情况下，可通过手轮进行手动操作，确保应急安全。

3.4 严格的防爆设计

• ‌隔爆外壳‌：电动装置外壳采用高强度铸铁或铸钢制造，能承受内部爆炸压力而不传爆，符合煤矿井下 dI 类防爆要求。
• ‌电气隔离‌：电气元件安装在可翻转板上，便于调试与维护；控制电路与动力电路隔离，提高系统稳定性。

4. 应用场景

• ‌煤矿井下排水系统‌：用于主排水泵房出水口及支管路的启闭控制。
• ‌瓦斯抽放管路‌：用于瓦斯抽取管道的隔离与控制，需严格满足防爆要求。
• ‌消防供水系统‌：矿井下消防管网的自动控制。
• ‌其他工业领域‌：亦适用于石油、化工、冶金等行业中易燃易爆气体或液体管道的控制。

5. 安装与维护注意事项

• ‌安装方向‌：阀门可水平或垂直安装，但建议电动装置朝上或侧向安装，避免雨水积聚。安装前需清理管道内杂物。
• ‌初次调试‌：首次通电前，务必手动将阀门开启至约 50% 位置，以检查电机相序是否正确，防止因相序接反导致阀门过载损坏。
• ‌定期维护‌：定期检查阀杆润滑情况，补充耐高温润滑脂；检查防爆结合面是否完好，严禁损伤隔爆面。
• ‌环境要求‌：工作环境海拔不超过 2000 米，周围空气温度 -20℃～+40℃，相对湿度 ≤95%（25℃时）。
