1. 产品概述

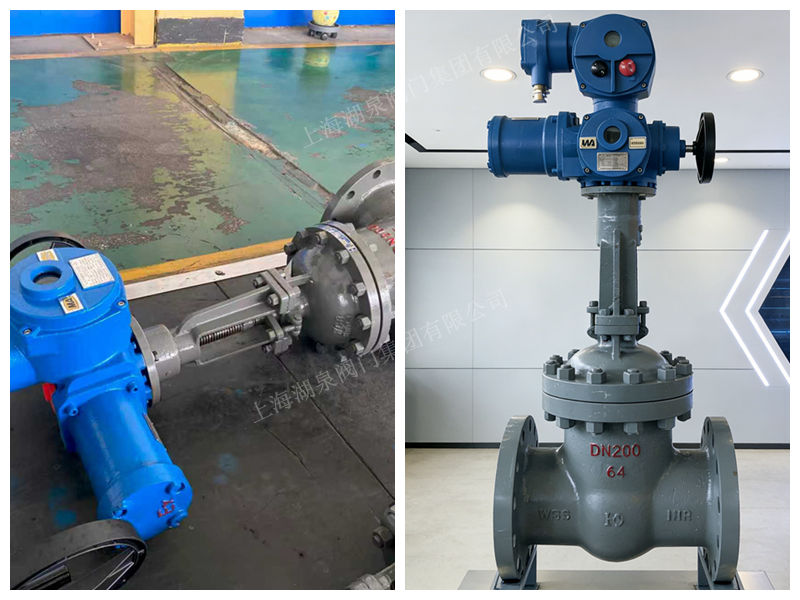

Z941H-16C（常标注为MZ941H-16C或MKZ941H-16C）是一款专为煤矿井下环境设计的矿用隔爆型电动闸阀。该产品持有国家煤矿安全标志证书（MA认证）及防爆合格证，符合GB3836.1爆炸性环境用防爆电气设备通用要求及JB/T8529隔爆型阀门电动装置技术条件。其核心设计旨在解决煤矿井下易燃易爆环境中流体介质的自动化控制难题，具备高安全性、高防护等级及稳定的运行性能，是煤矿排水、供水及注浆系统的关键控制设备。

2. 主要技术参数

• ‌产品名称‌：矿用隔爆型电动闸阀
• ‌型号标识‌：Z941H-16C / MZ941H-16C
• ‌公称压力‌：PN1.6 MPa (16公斤)
• ‌适用介质‌：水、污水、泥浆等
• ‌工作温度‌：≤425℃（常规工况下通常用于常温至中温介质）
• ‌电源电压‌：AC 380V / 660V，50Hz（适应煤矿井下供电标准）
• ‌防爆等级‌：Exd I Mb（煤矿井下用）；部分型号可选Exd II BT4（工厂用）
• ‌防护等级‌：IP68（可长期浸水工作，防尘防水性能优异）
• ‌连接方式‌：法兰连接（符合国标、美标或德标）
• ‌驱动方式‌：电动（配套矿用隔爆型电动装置）

3. 结构特点与优势

3.1 密封性能卓越

阀瓣与阀座密封面采用司太立（Stellite）钴基硬质合金堆焊而成，或通过等离子喷焊工艺处理。该材料具有极高的硬度、耐磨性、耐高温性及抗擦伤性能，确保在长期频繁启闭及含有颗粒杂质的介质中仍能保持可靠密封，延长使用寿命。

3.2 阀杆强化处理

阀杆选用优质渗氮钢，经过调质及表面氮化处理。这种工艺显著提高了阀杆的抗腐蚀性、抗擦伤性和耐磨性，防止在潮湿、腐蚀性矿井环境中发生锈蚀卡死现象。

3.3 楔式弹性闸板结构

采用楔式弹性闸板设计，中大口径阀门配备推力轴承，有效减小摩擦力。部分型号采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座的吻合度，保证密封面的紧密接触，同时降低操作力矩，使启闭更加轻松自如。

3.4 智能化控制模块

电动装置内部集成多功能模块，具备转矩控制、行程控制及开度指示功能。

• ‌远程控制‌：支持4-20mA标准信号输入输出，可与煤矿井下泵房自动化系统、DCS系统或PLC无缝衔接。
• ‌现场操作‌：配有现场/远控转换按钮，打开按钮盒盖可进行就地开/关操作，盖上盖子则切换为远方控制，便于调试与维护。
• ‌保护机制‌：内置相位识别器、接触器互锁保护器及直流电源模块，确保电气安全。

4. 应用场景

该产品主要应用于中国煤矿井下的以下系统：

• ‌井下排水系统‌：控制主排水泵房的水路通断。
• ‌消防洒水系统‌：作为管网的关键截断阀。
• ‌注浆管路‌：控制浆液的输送与截止。
• ‌其他易燃易爆场合‌：适用于煤矿非采掘工作面及其他存在爆炸性气体混合物的工业环境。

5. 选型与维护建议

• ‌选型注意‌：必须确认产品铭牌上具有有效的MA煤安标志及防爆合格证编号。根据管道口径（DN50-DN1000常见）及配套电动装置扭矩（如ZB15-24至ZB120-24系列）进行匹配。
• ‌维护保养‌：虽然该产品设计为“调试运行后数年内免维护”，但仍建议定期检查电动装置的接线密封性及阀杆润滑情况。由于防护等级达到IP68，需确保电缆引入装置的密封圈完好，以防井下潮湿空气侵入电气腔体。
