产品名称：AC220V法兰式DN50电动蝶阀（输入输出4-20ma）[ 2026-10-16 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

1. 产品概述

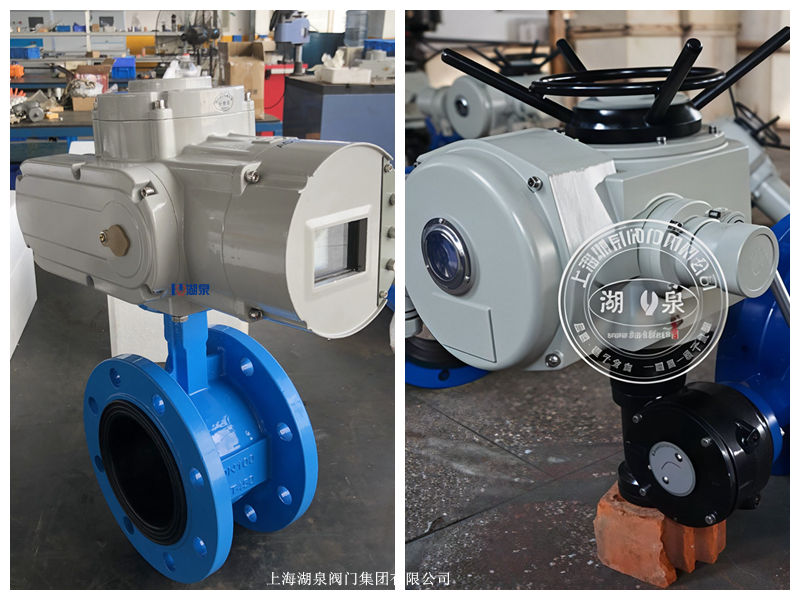

永利3044浏览器AC220V法兰式DN50电动蝶阀是一款集机械传动与电子控制于一体的工业自动化执行单元。该产品由高性能角行程电动执行机构与法兰连接蝶阀本体组成，专为需要精确流量、压力或温度控制的工业管道系统设计。其核心特点在于采用AC220V供电，并支持标准的4-20mA模拟量信号输入与反馈，能够接入DCS、PLC等控制系统，实现阀门开度的连续精准调节及远程监控。

2. 主要技术参数

参数项目	技术指标
‌公称通径‌	DN50 (2英寸)
‌连接方式‌	法兰式 (符合GB/T 9113.1, JB/T 79等标准)
‌电源电压‌	AC 220V ±10%, 50/60Hz
‌控制信号‌	输入：4-20mA DC (可选1-5V DC)
‌反馈信号‌	输出：4-20mA DC (对应0°-90°开度)
‌公称压力‌	PN1.6 MPa / PN2.5 MPa (常规配置)
‌调节精度‌	≤0.5% - 1%
‌死区范围‌	≤0.4% - 1% (可调)
‌防护等级‌	IP67 / IP68 (适应户外及潮湿环境)
‌绝缘电阻‌	≥100MΩ / 500VDC
‌动作时间‌	可根据需求定制 (如15s, 30s, 60s等)
‌流量特性‌	近似等百分比或线性

3. 结构与材质配置

‌阀体结构‌：采用中线或双偏心设计，结构紧凑，流阻小。DN50规格体积小，重量轻，便于安装与维护。
‌阀体材质‌：常用WCB（碳钢）、CF8（304不锈钢）或CF8M（316不锈钢），适用于不同腐蚀性介质。
‌阀板材质‌：SUS304或SUS316不锈钢，表面抛光处理，减少流体阻力。
‌密封形式‌：
- ‌软密封‌：EPDM（三元乙丙橡胶）或PTFE（聚四氟乙烯）。EPDM适用于常温清水、污水；PTFE适用于含酸、碱或高温介质，可实现零泄漏。
- ‌硬密封‌：金属对金属密封，适用于高温高压工况。
‌执行机构‌：内置伺服控制模块，直接接收4-20mA信号驱动电机，无需额外放大器。具备过热保护、过载保护及双重限位功能。

4. 工作原理

系统控制器发出4-20mA电流信号至电动执行器，执行器内部电路将电流信号转换为对应的角度指令（4mA对应0°全关，20mA对应90°全开）。电机驱动减速齿轮组产生扭矩，带动阀杆旋转，从而改变蝶板在管道中的角度，调节流通截面积。同时，位置传感器实时监测阀位，并将当前开度转换为4-20mA信号反馈给控制系统，形成闭环控制，确保调节精度。
