一、 产品概述

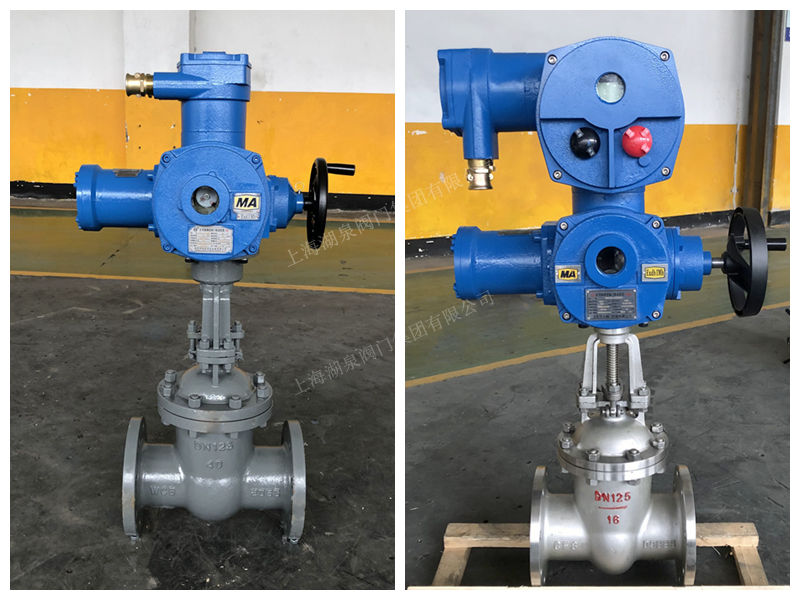

MAZ941H-25C DN50 矿用防爆电动闸阀是一款专为煤矿井下复杂恶劣环境设计的高性能流体控制设备。该阀门严格遵循国家矿用产品安全标准，具备“煤安认证”（MA标志）及防爆认证，特别适用于煤矿井下瓦斯泵房、排水系统及各类易燃易爆介质的管路接通或截断。作为自动化控制系统中的关键执行单元，它能够有效抵御井下潮湿、高粉尘及腐蚀性气体的侵蚀，确保矿井生产的安全与高效。

二、 型号解析与技术参数

• ‌型号解读‌：

  • ‌M‌：矿用（Mine）
  • ‌A‌：隔爆型兼本安型（Explosion-proof & Intrinsically Safe）
  • ‌Z‌：闸阀（Gate Valve）
  • ‌9‌：电动驱动（Electric Actuator）
  • ‌4‌：法兰连接（Flange Connection）
  • ‌1‌：明杆楔式刚性单闸板（Rising Stem, Wedge Gate）
  • ‌H‌：阀座密封面材质为Cr13系不锈钢（Stainless Steel Hard Seal）
  • ‌25‌：公称压力 PN2.5 MPa (25公斤)
  • ‌C‌：阀体材质为碳钢（Carbon Steel）
  • ‌DN50‌：公称通径 50mm

• ‌主要技术参数‌：

  • ‌适用介质‌：水、蒸汽、油品、瓦斯气体等。
  • ‌工作温度‌：-29℃ ～ 425℃（具体视密封材质而定）。
  • ‌电源电压‌：AC 380V / 660V / 1140V（可根据井下供电系统定制）。
  • ‌防护等级‌：IP65及以上，满足井下防尘防水要求。
  • ‌防爆等级‌：Ex d I Mb（煤矿用隔爆型），符合 GB3836.1-2010 及 GB3836.2-2010 标准。

三、 核心功能特点

1. 防爆与安全性能

该阀门采用一体化隔爆结构设计，电气部分完全封闭在隔爆外壳内，有效防止内部火花引燃外部瓦斯或煤尘混合物。针对瓦斯泵房专用需求，阀门在设计上注重防静电处理，避免开关过程中因摩擦产生静电火花，从根源上消除安全隐患。

2. 智能化控制与通讯接口

• ‌全中文液晶显示‌：配备高清 LCD 显示屏，实时显示阀门开度、状态、故障代码等信息，操作直观便捷。
• ‌信号兼容性强‌：支持 4~20mA 模拟量调节控制及反馈，可与 PLC、DCS 等自动化系统无缝对接，实现远程集中控制和智能化管理。
• ‌总线通讯功能‌：可选配 Profibus、Modbus 等通讯协议，便于融入矿井综合自动化监控网络。

3. 多重保护机制

• ‌相序自动纠正‌：执行机构可自由设定旋向，并具备电源相序自动校正功能，简化安装接线流程。
• ‌缺相与过力矩保护‌：内置电子检测电路，当发生电源缺相或阀门遇到异常阻力（如异物卡阻）时，立即停止动作并报警，保护电机和阀门本体不受损坏。
• ‌禁动延时与电子互锁‌：防止因惯性造成的机械冲击，并在接收到反向指令时执行逻辑互锁，确保动作平稳可靠。
• ‌ESD 紧急切断保护‌：支持紧急停车信号输入，在突发危险情况下可快速关闭阀门，保障系统安全。

4. 坚固耐用的结构设计

• ‌高强度材质‌：阀体采用优质碳钢精密铸造，闸板及密封面采用硬质合金堆焊或不锈钢材质，耐磨损、耐腐蚀，使用寿命长。
• ‌硬密封结构‌：采用金属对金属硬密封形式，相比软密封更适应含有颗粒杂质或高温高压的工况，密封性能稳定可靠。
• ‌防冲出阀杆设计‌：阀杆经过调质处理，具有良好的综合力学性能，且采用防吹出结构，即使填料失效也不会导致阀杆崩出，确保操作安全。

四、 应用场景

• ‌煤矿井下瓦斯抽放系统‌：用于瓦斯泵房的进气、排气管路控制，确保瓦斯输送的安全与流量调节。
• ‌井下排水系统‌：作为主排水泵房的启闭装置，控制水流方向与流量，防止水患。
• ‌通风与压风系统‌：用于调节井下风流或压缩空气管路，配合自动化风机房实现智能调控。
• ‌其他易燃易爆介质管路‌：适用于化工矿山、金属矿山等存在爆炸性气体环境的工业场合。

五、 选型与维护建议

• ‌选型注意‌：请根据实际管路压力、介质特性及供电电压选择合适的型号。对于高瓦斯区域，务必确认阀门具备完整的煤安证书及防爆合格证。
• ‌安装要求‌：阀门应垂直安装于水平管道上，确保执行器朝上，避免积水进入电机腔体。接线时需严格按照防爆要求进行密封处理。
• ‌日常维护‌：定期检查阀门密封面磨损情况，清理执行器散热孔，测试限位开关及保护功能是否正常，确保设备始终处于良好工作状态。
