产品名称：上海MZ941H-40 DN250矿用电动法兰闸阀[ 2026-03-09 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

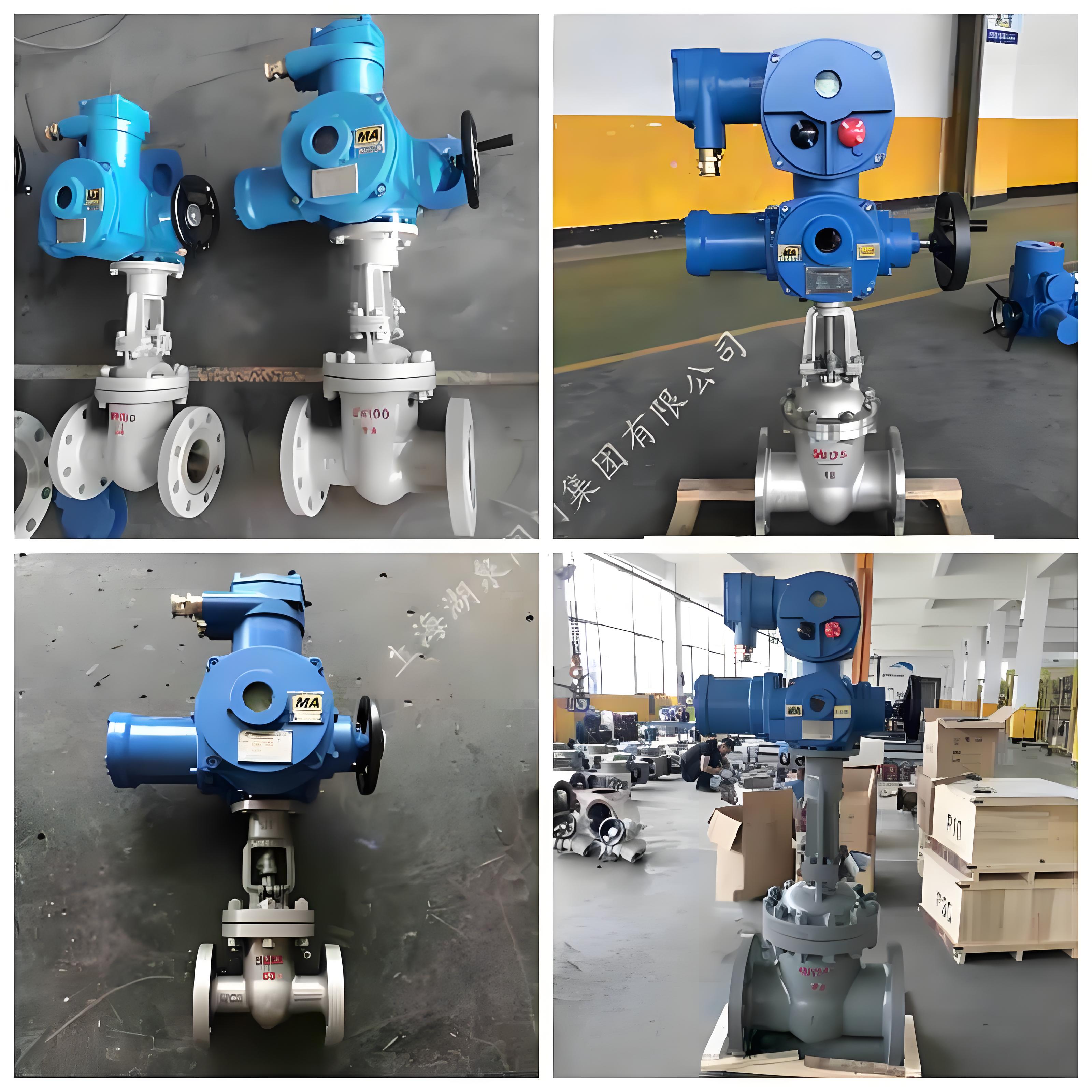

MZ941H-40 DN250矿用电动法兰闸阀是一款专为煤矿井下含有甲烷、煤尘等爆炸性危险气体环境设计的阀门产品。它由矿用隔爆型阀门电动装置与法兰连接的楔式闸阀组合而成，是矿井流体管路系统中关键的启闭与控制装置。‌

一、产品核心特征与认证
该产品的核心特征在于其专为矿用防爆环境设计。其性能不仅符合通用阀门电动装置技术标准，更严格执行国家关于爆炸性气体环境用电气设备的隔爆型“d”标准，防爆标志为Ex dⅠ。产品已取得煤矿安全认证（MA证）及防爆认证，确保在煤矿井下（采掘工作面除外）的安全使用。‌
二、主要技术参数
- ‌公称通径与压力：‌ DN250，公称压力PN40（4.0MPa）。‌
- ‌电源与控制：‌ 额定电源电压为380V或660V，控制电压为24V或36V。‌
- ‌工作制与环境：‌ 工作制为短时10分钟。适用于海拔≤2000m、环境温度-20℃～+40℃、相对湿度≤95%（+25℃时）的工况。‌
- ‌适用介质与温度：‌ 根据阀体材料不同，可适用于水、蒸汽、油品（碳钢阀体，≤425℃）或硝酸、醋酸类介质（不锈钢阀体，≤200℃）。‌
三、结构与工作原理
- ‌驱动机构：‌ 采用取得MA证的隔爆型三相异步电动机作为动力源。‌
- ‌传动机构：‌ 减速机构由一对直齿轮和蜗轮副两级传动组成，将电机动力传递至输出轴。‌
- ‌控制机构：‌
  - ‌力矩控制：‌ 内置力矩控制机构，当输出转矩达到整定值时自动切断电源，保护阀门免受损坏。‌
  - ‌行程控制：‌ 采用十进制计数器原理的行程控制机构，控制精度高，实现阀门开度的精确控制。‌
- ‌阀门本体：‌ 为法兰连接的明杆楔式闸阀，通过闸板的垂直升降实现管路介质的全开或全闭。密封面通常堆焊司太立（Stellite）钴基硬质合金，阀杆经调质及氮化处理，具有良好的耐磨、耐腐蚀、耐高温及抗擦伤性能。‌
四、执行标准与试验压力
产品设计与制造遵循GB12234-89等标准，法兰尺寸符合JB/T79-94。其壳体强度试验压力为6.0MPa，密封试验压力为4.4MPa（液体）或0.6MPa（气体）。‌

五、安装与操作注意事项
阀门在管道中一般应水平安装。首次调试时必须手动将阀门开启至约半开位置，以检查电机相序，防止因接反而损坏阀门或电动装置。‌该阀门支持远程控制、自动控制及现场手动操作。

六、应用领域
该产品主要应用于煤矿井下符合条件的管路系统，用于控制水、压风等介质的流通。其设计也符合通用工业标准，因此理论上也可适用于石油、化工、电力等需要对类似介质进行可靠切断的工业领域。‌
