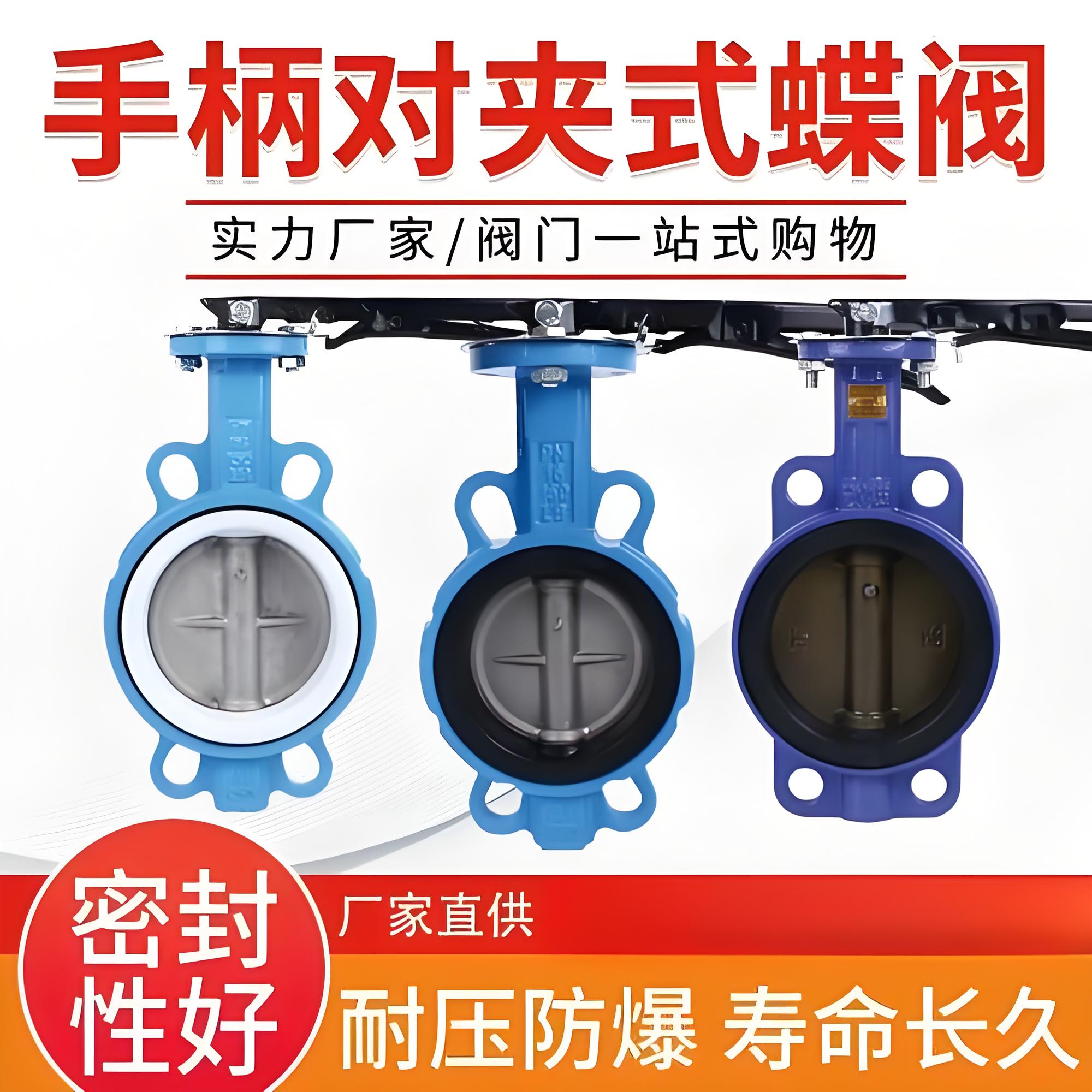

永利3044浏览器D71X-16 是一种中线型对夹式软密封蝶阀，广泛应用于水处理、化工、食品、医药及电力等行业的管道系统中，主要用于介质的截流和流量调节。该系列产品具有结构紧凑、重量轻、安装方便、密封性能可靠等特点。以下是针对 DN40、DN50、DN65、DN80、DN100 规格产品的详细介绍。

1. 型号含义解析

根据 JB/T 308 阀门型号编制方法：

• ‌D‌：蝶阀
• ‌7‌：连接形式为对夹式
• ‌1‌：结构形式为中线型
• ‌X‌：密封面材质为橡胶（如丁腈橡胶、乙丙橡胶等）
• ‌16‌：公称压力为 1.6 MPa (16公斤)

2. 主要技术参数

• ‌公称通径‌：DN40, DN50, DN65, DN80, DN100
• ‌公称压力‌：PN16 (1.6 MPa)
• ‌适用温度‌：
  • 丁腈橡胶 (NBR)：-20℃ ~ +82℃
  • 乙丙橡胶 (EPDM)：-40℃ ~ +125℃
  • 氟橡胶 (Viton)：-20℃ ~ +150℃
  • (具体温度范围视密封圈材质而定)
• ‌适用介质‌：水、空气、油品、弱腐蚀性流体、食品级介质（需选用相应卫生级材质）
• ‌驱动方式‌：手动（手柄/涡轮）、气动、电动
• ‌泄漏等级‌：符合 GB/T 13927 标准

3. 结构特点与优势

• ‌双向密封‌：采用中线软密封结构，具有“越关越紧”的密封特性，安装时无需考虑介质流向，可在任意方向安装。
• ‌结构紧凑‌：对夹式设计使得阀体长度短，占用空间小，特别适合空间狭小的管道安装，有效降低管道支撑成本。
• ‌流阻小‌：蝶板采用框架结构或流线型设计，过流面积大，流体阻力小，节能效果显著。
• ‌操作轻便‌：90°回转即可实现全开或全闭，启闭力矩小，操作省力。
• ‌维护简便‌：密封圈可更换，延长了阀门的使用寿命；整体烤漆处理，防腐防锈性能好。

4. 主要零部件材质

• ‌阀体‌：铸铁 (HT200/QT450)、碳钢 (WCB) 或不锈钢 (304/316)，根据工况选择。
• ‌蝶板‌：球墨铸铁 (QT450)、碳钢镀镍或不锈钢 (304/316)。
• ‌阀杆‌：2Cr13 或 304/316 不锈钢，强度高，耐腐蚀。
• ‌阀座密封圈‌：丁腈橡胶 (NBR)、乙丙橡胶 (EPDM)、氟橡胶 (FPM) 或聚四氟乙烯 (PTFE)，提供优异的弹性和密封性。

5. 参考外形尺寸 (单位：mm)

注：不同厂家制造标准可能略有差异，以下为常见参考数据，具体以厂家图纸为准。

6. 应用领域

• ‌给排水系统‌：水厂、污水处理厂、建筑供水管网。
• ‌工业管道‌：石油化工、电力电厂、钢铁冶金中的冷却水、循环水系统。
• ‌轻工食品‌：食品饮料、制药、造纸行业中的非强腐蚀性介质输送。

7. 安装与维护注意事项

• 安装前应清除管道内的杂物，确保密封面清洁。
• 对夹式安装时，需使用配套螺栓均匀拧紧，避免阀体受力不均导致泄漏。
• 建议阀门处于微开状态进行安装，以免蝶板挤压密封圈。
• 定期检查和紧固连接螺栓，并根据使用情况更换老化密封圈。

该产品凭借高性价比和可靠的密封性能，是中小口径管道控制的首选阀门之一。选购时请根据实际介质温度、腐蚀性要求选择合适的阀体和密封材质。
