产品概述

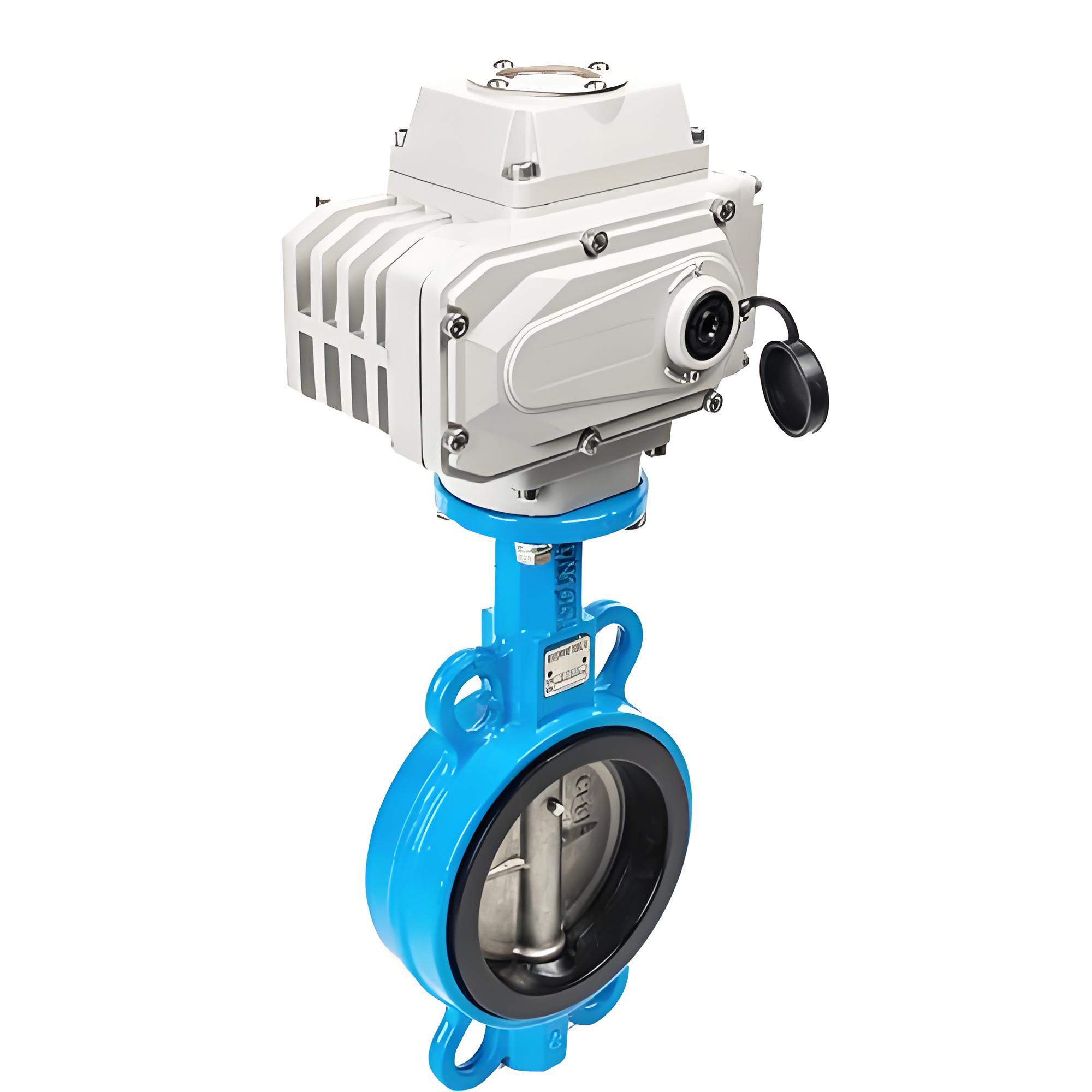

D971X-10Q DN100 是一款专为工业自动化控制系统设计的精小型电动对夹式软密封蝶阀。该阀门采用“精小型”电动执行机构与对夹式阀体相结合的结构设计，具有体积小、重量轻、安装便捷及流阻小等显著优势。型号中，“D”代表蝶阀，“9”代表电动驱动，“7”代表对夹连接形式，“1”代表中线型结构，“X”代表橡胶软密封，“10”代表公称压力PN1.0MPa（10公斤），“Q”通常指代阀体材质为球墨铸铁（QT450-10），DN100表示公称通径为100mm。该产品广泛应用于水处理、化工、石油、电力、食品及医药等行业的管道系统中，用于介质的切断、调节及流量控制。

主要技术参数

核心结构与性能特点

1. 精小型结构设计

采用紧凑型精小型电动执行器，相比传统大型执行器，大幅减少了阀门的整体体积和重量。这种设计特别适用于空间受限的安装环境，降低了管道支撑负荷，便于运输和维护。

2. 优异的双向密封性能

阀门采用中线型双偏心或同心结构设计，配合高性能橡胶密封圈（如丁腈耐油橡胶），实现双向密封功能。无论介质流向如何，阀门均能保持良好的密封效果，安装时无需考虑流向限制，可水平或垂直安装。

3. 低流阻与大流通能力

蝶板采用框架式流线型设计，全开时流阻极小，流通能力大，有效降低管道系统的压力损失，提高输送效率。

4. 可靠的材质与耐腐蚀性

阀体采用球墨铸铁（QT450-10），兼具铸铁的耐腐蚀性和钢的高强度，整体经过烤漆处理，防锈性能优良。密封副采用不锈钢与橡胶配对，耐磨损、抗老化，使用寿命长。

5. 智能控制与安全保护

配套的智能电动执行器支持多种控制信号输入（如4-20mA模拟量调节、开关量控制等）。具备过载保护、过热保护及限位开关，确保在异常工况下自动停机，保障系统安全。部分型号支持阀位反馈信号输出，便于接入DCS或PLC系统进行远程监控。

应用领域

• ‌水处理行业‌：自来水厂、污水处理厂、海水淡化系统的供排水管道。
• ‌化工与石油‌：酸碱介质、油品、天然气的输送与控制。
• ‌电力与冶金‌：冷却水系统、烟气脱硫脱硝系统。
• ‌食品与医药‌：卫生级要求较低的流体输送（需确认密封圈材质符合食品级标准）。
• ‌暖通空调‌：冷水、热水循环系统的流量调节。

选型与安装注意事项

• ‌介质兼容性‌：请根据实际介质温度和化学性质选择合适的密封圈材质（丁腈橡胶适用于常温水和油，氟橡胶适用于高温或强腐蚀介质）。
• ‌压力匹配‌：确保管道工作压力不超过阀门公称压力PN1.0MPa，并考虑水锤冲击等因素。
• ‌安装方向‌：虽然阀门支持双向安装，但建议避免长期处于半开状态以防止气蚀或振动，全开或全关位置最佳。
• ‌电气接线‌：严格按照执行器铭牌指示的电压等级进行接线，并确保接地良好，防止电磁干扰影响控制信号。
• ‌定期维护‌：定期检查电动执行器的运行状态及阀门密封面的磨损情况，及时更换老化的密封圈以确保密封性能。
