1. 产品概述

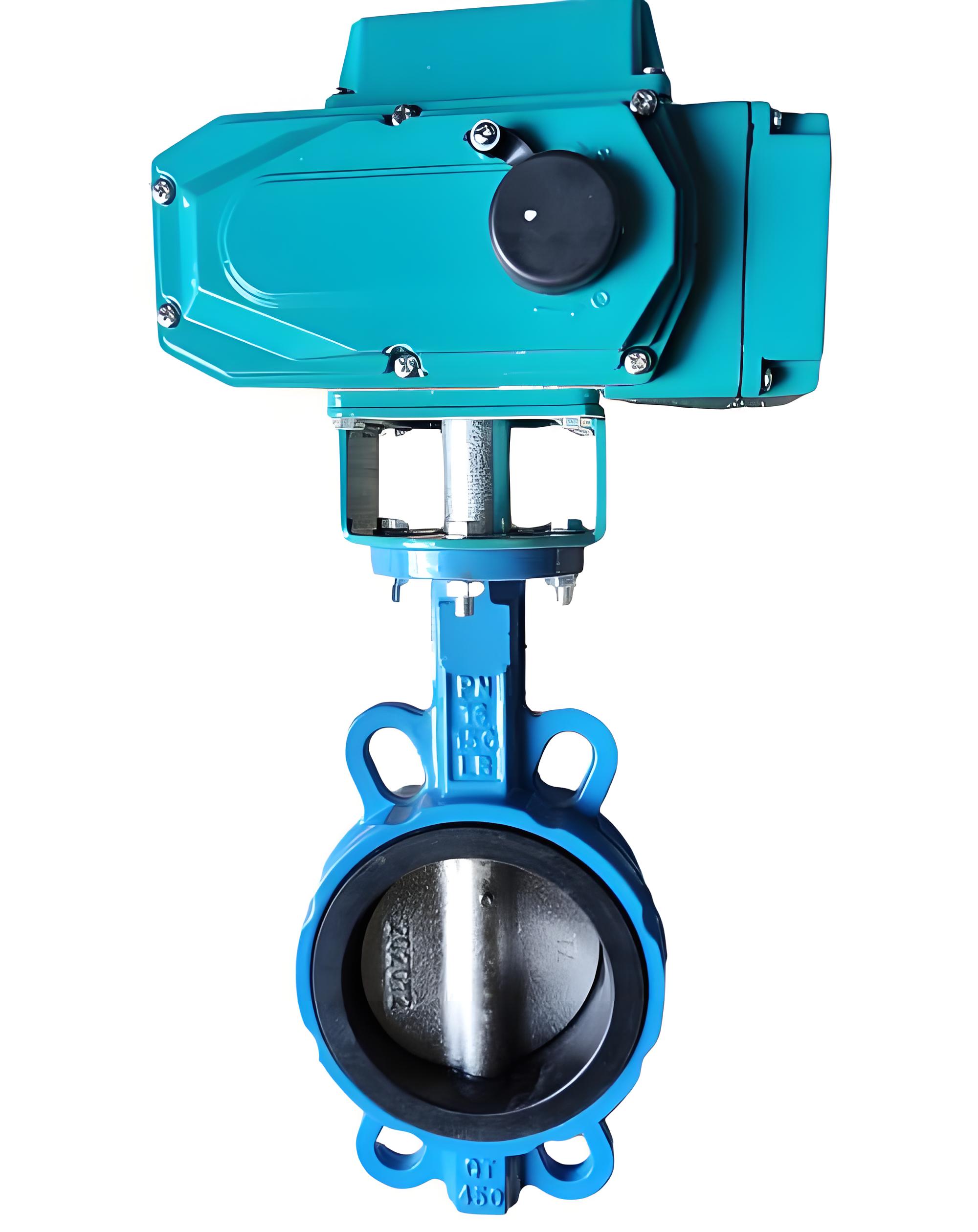

永利3044浏览器D971X-16Q 是一款高性能的‌对夹式电动软密封蝶阀‌。该型号阀门采用球墨铸铁阀体，公称通径为 DN50，公称压力为 PN10（即 1.0 MPa）。它结合了电动执行机构的自动化控制优势与中线软密封结构的优异密封性能，广泛应用于工业自动化控制系统中，用于截断或调节管道中介质的流动。其核心特点包括结构紧凑、重量轻、安装空间小、操作简便（只需旋转90°即可全开或全关）以及良好的流体控制特性。

2. 主要技术参数

3. 结构特点与优势

• ‌球墨铸铁阀体‌：相比普通灰铸铁，球墨铸铁具有更高的强度、韧性和抗冲击能力，同时保留了良好的铸造性能和耐腐蚀性，延长了阀门在恶劣工况下的使用寿命。
• ‌对夹式设计‌：结构长度短，体积小，重量轻，便于在空间受限的管道系统中安装和维护。通过螺栓直接夹持在两管道法兰之间，无需额外的法兰盘，降低了整体成本和重量。
• ‌软密封结构‌：采用弹性橡胶密封圈（如 EPDM），能实现双向密封，确保在低压甚至真空状态下也能保持良好的密封效果，特别适用于对泄漏要求严格的场合。
• ‌电动驱动‌：配备智能电动执行器，支持远程控制和自动化集成。可实现开关型控制或调节型控制（接收 4-20mA 信号），具备过载保护、限位开关和扭矩保护功能，提高系统安全性和可靠性。
• ‌低流阻设计‌：当阀门全开时，蝶板厚度是介质流经阀体的唯一阻力，因此压力损失极小，具有良好的流量控制特性。

4. 工作原理

电动机通过减速机构驱动阀杆旋转，带动蝶板在阀体内绕轴线做 0°~90° 回转运动。当蝶板平面与管道轴线平行时，阀门处于全开状态；当蝶板平面与管道轴线垂直时，阀门处于全关状态。通过控制电动执行器的转角，可以精确调节介质的流量。

5. 应用领域

该阀门因其优异的性价比和可靠性，被广泛应用于以下行业：

• ‌水处理‌：自来水厂、污水处理厂、海水淡化系统中的供排水管道。
• ‌暖通空调‌：中央空调水系统、供热制冷管网。
• ‌工业过程‌：石油化工、电力、冶金、造纸、轻工、食品等行业中的液体、气体介质控制。
• ‌建筑消防‌：消防喷淋系统、消火栓系统。

6. 安装与维护注意事项

• ‌安装方向‌：建议水平安装，也可垂直安装，但需确保执行器不受额外应力。注意介质流向虽无严格要求，但应考虑蝶板受力情况。
• ‌管道对中‌：安装前需清理管道法兰面，确保两法兰平行且同心，避免强行拧紧螺栓导致阀体变形或密封失效。
• ‌电气接线‌：严格按照电动执行器说明书进行接线，确认电源电压与控制信号类型匹配。户外使用应加装防护罩。
• ‌定期维护‌：定期检查密封件老化情况，必要时更换；保持电动执行器清洁干燥，定期检查润滑状况。

7. 选型提示

在订购 D971X-16Q DN50 PN10 球阀时，请明确以下信息以确保准确供货：

• 密封材料选择（EPDM 适用于热水/冷水，NBR 适用于油品）。
• 电动执行器品牌及功能需求（开关型/调节型/智能型）。
• 电源电压及频率。
• 是否需要手动 override 手柄。
• 特殊防腐要求（如环氧涂层厚度、不锈钢部件等级等）。
