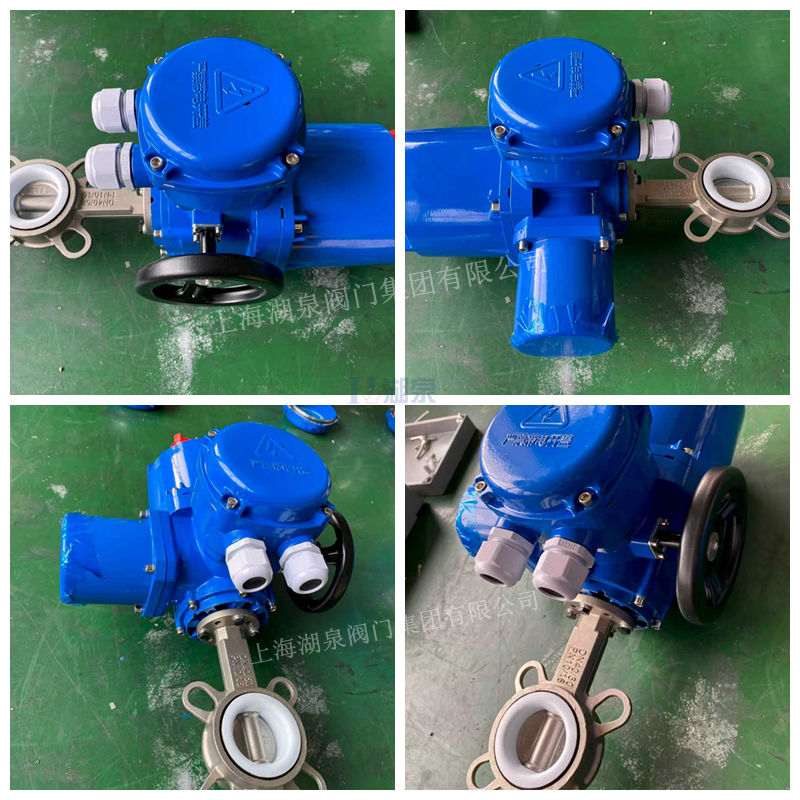

D971X-10/16电动对夹蝶阀是一种采用电动执行器驱动、对夹式连接的工业阀门，专为DN40与DN50口径管道设计。其核心功能是实现管道的快速启闭与流量调节，适用于自动化控制系统。‌

产品概述与设计特点

该型号蝶阀采用双偏心结构设计，驱动蝶板完成90°回转运动以实现开关。‌ 双偏心结构具备“越关越紧”的密封特性，确保了可靠的密封性能。‌ 阀门具备双向密封功能，安装时不受介质流向限制，支持水平或垂直安装。‌
阀体结构紧凑，体积小、重量轻、流阻低，便于在空间有限的管道中安装与维护。‌ 蝶板采用框架式结构，在保证强度的同时增大了过流面积，有利于介质通过。‌

核心参数与性能

• ‌公称通径 (DN)‌：40mm，50mm。‌
• ‌公称压力 (PN)‌：1.0MPa，1.6MPa。‌
• ‌适用温度‌：根据密封材料不同，丁腈橡胶（NBR）适用温度范围为-40℃至90℃；氟橡胶（FKM）适用温度范围为-20℃至200℃。‌
• ‌适用介质‌：水、空气、天然气、油品及弱腐蚀性流体。‌特别适用于含有颗粒或纤维的粘稠介质。‌
• ‌泄漏率‌：符合GB/T13927-92标准。‌
• ‌密封性能‌：密封副通常由不锈钢阀板与丁腈橡胶、氟橡胶或聚四氟乙烯（PTFE）等软密封材料配对构成，可实现双向密封零泄漏。‌密封圈可根据工况更换。‌

电动执行器与控制系统

• ‌电源支持‌：执行器支持多种电源，包括AC110V、220V、380V及DC24V。‌
• ‌控制功能‌：提供多种控制类型选择，包括基础开关型、带无源触点型、阀位信号反馈型以及智能调节型。‌
• ‌智能控制‌：智能调节型执行器内置计算机单片及智能控制软件，可直接接收4-20mA、1-5VDC或0-10VDC等工业标准信号，实现对阀门开度的精确、连续调节与定位。‌
• ‌保护功能‌：具备双重限位（电气与机械）、过热保护和过载保护等安全装置。‌
• ‌手动操作‌：执行器附带手动操作功能，在断电等情况下可手动启闭阀门。‌

主要材料与结构

• ‌阀体材质‌：可选灰铸铁（HT200/HT250）、球墨铸铁（QT450-10）、铸钢（WCB）或不锈钢等。‌
• ‌蝶板材质‌：常用球墨铸铁、铸钢或不锈钢。‌
• ‌阀轴材质‌：通常为2Cr13或不锈钢。‌
• ‌密封材料‌：阀座密封圈主要为丁腈橡胶（NBR）、氟橡胶（FKM）或聚四氟乙烯（PTFE）。‌
• ‌填料‌：采用O型圈或柔性石墨。‌

应用领域

D971X-10/16电动对夹蝶阀广泛应用于要求自动化控制的行业管道系统，包括食品加工、环保水处理、轻工、石油化工、电力、市政给排水、造纸、教学科研设备等。‌其在管道中主要用作截断阀，也可用于调节流量。‌

外形尺寸参考 (DN50示例)

以DN50口径为例，其典型外形连接尺寸如下（单位：mm）：尺寸A为155，B为353，C为62，D为104，E为43。额定功率约为15W，额定电流约为0.2A。‌

设计与制造标准

• ‌设计标准‌：GB/T2238-1989。‌
• ‌法兰连接‌：GB/T9113.1-2000，GB/T9115.1-2000或JB78。‌
• ‌结构长度‌：GB/T12221-1989。‌
• ‌压力试验‌：GB/T13927-1992，JB/T9092-1999。‌
