一、核心结构与工作原理

该阀门采用全封闭式外壳设计，确保阀门在启闭过程中，管道内的气体完全被隔绝在阀体内部，不会向外泄漏，从而有效避免环境污染并保障操作安全。‌ 其基本工作原理是通过电动装置驱动，控制阀板的横向移动与纵向压紧动作，实现管道的完全隔断或连通。

阀门通常包含两套独立的电动驱动系统：一套用于控制阀板的横向移动（走板机构），另一套用于控制密封副的夹紧与松开（压紧机构）。‌ 这种分离式设计使得阀门在开启或关闭时，需先松开密封副，再横向移动阀板；关闭时则先移动阀板到位，再压紧密封副，确保了密封的可靠性。

二、主要技术特点与优势

• 密封性能‌：阀板密封圈普遍采用特种硅橡胶，与不锈钢阀座形成可靠的密封副，能够实现极低的泄漏率，部分型号标注泄漏率为零。‌ 密封圈可安装在阀板上，便于维护，但更换过程相对复杂。‌
• ‌高刚性结构与抗外力能力‌：阀体采用框架式或箱型结构，内部科学布置筋板，具有优异的刚性，能够抵抗管道外力，为长期稳定密封提供基础。‌
• ‌同步压紧与自锁机构‌：压紧传动机构多采用齿圈、齿轮配合左、右旋梯形螺纹丝杆副实现同步双向压紧。此设计起动力矩小，且梯形螺纹自锁性好，能确保阀门在夹紧后密封可靠，不会因压力波动而松动。‌
• ‌适应恶劣环境的传动设计‌：阀板横向移动机构常采用销齿传动或双向滚动式结构。‌ 这种设计不易积灰，摩擦阻力小，特别适合粉尘多、润滑条件差的工作环境。部分型号的滚轮轴承采用高温自润滑材料，无需定期注油。‌
• ‌高安全性与可维护性‌：所有电动装置均设置在阀门外部，便于维护检查和人员安全操作。‌ 多数产品配备防爆电控箱，支持现场机旁操作与远程控制。‌在停电或故障情况下，阀门通常设计有手动操作接口，可应急完成启闭。‌
• ‌广泛的规格与配置选项‌：公称通径覆盖范围广，从DN400至DN4200。‌56 公称压力等级一般为0.05MPa至0.25MPa。‌适用温度根据密封材料不同，可从-20℃至450℃，常用硅橡胶密封圈可耐受200℃至300℃高温。‌ 驱动方式除电动外，也有手动、气动、电液动等可选。‌

三、典型技术参数

• ‌公称通径‌：DN400 ~ DN4200mm。‌
• ‌公称压力‌：0.05MPa, 0.1MPa, 0.15MPa, 0.25MPa等。‌
• ‌适用介质‌：高炉煤气、空气、含尘煤气及其他有毒、有害气体。‌
• ‌适用温度‌：≤120℃、≤200℃、≤250℃、≤300℃（视密封材料而定）。‌
• ‌驱动方式‌：防爆电动装置（主流），亦可配置手动、电液动等。‌
• ‌密封材料‌：丁腈橡胶、硅橡胶、氟橡胶或硬密封。‌
• ‌泄漏率‌：高标准要求下可达零泄漏。‌
• ‌电源电压‌：通常为380V AC，50Hz。‌

四、应用领域与选型注意

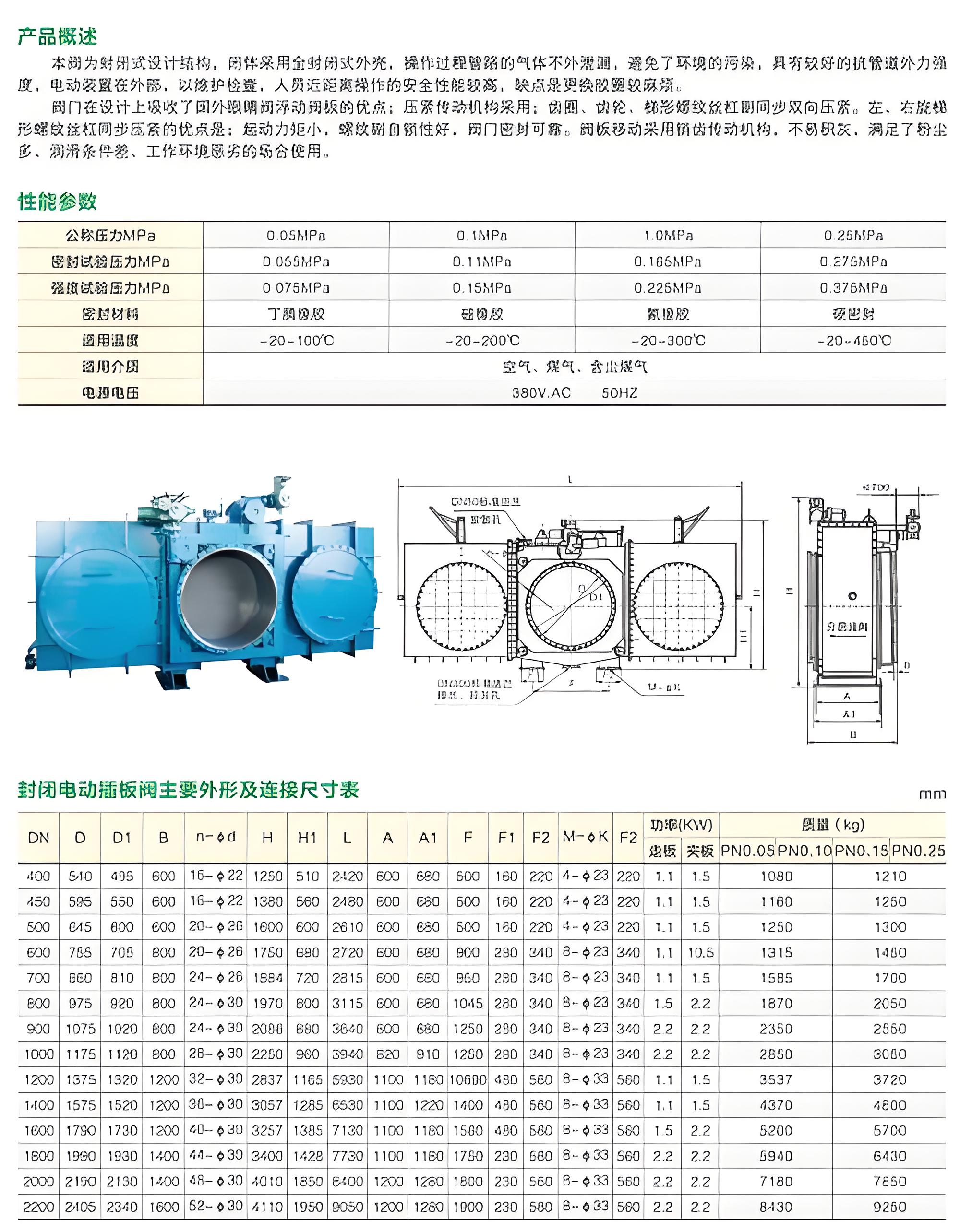

FF941X封闭式电动插板阀主要应用于需要对煤气或有毒气体进行可靠隔断的场合，特别是：

• 冶金行业的高炉煤气管道、转炉煤气管道。
• 化工行业的工艺气体管道。
• 电厂及其他工业窑炉的煤气系统。

在选型时，需重点关注公称通径、工作压力、介质温度、密封材料要求以及是否需要防爆功能。对于大型口径阀门，其传动机构的同步性、自锁性和抗粉尘能力是关键考核指标。‌
