1. 产品概述

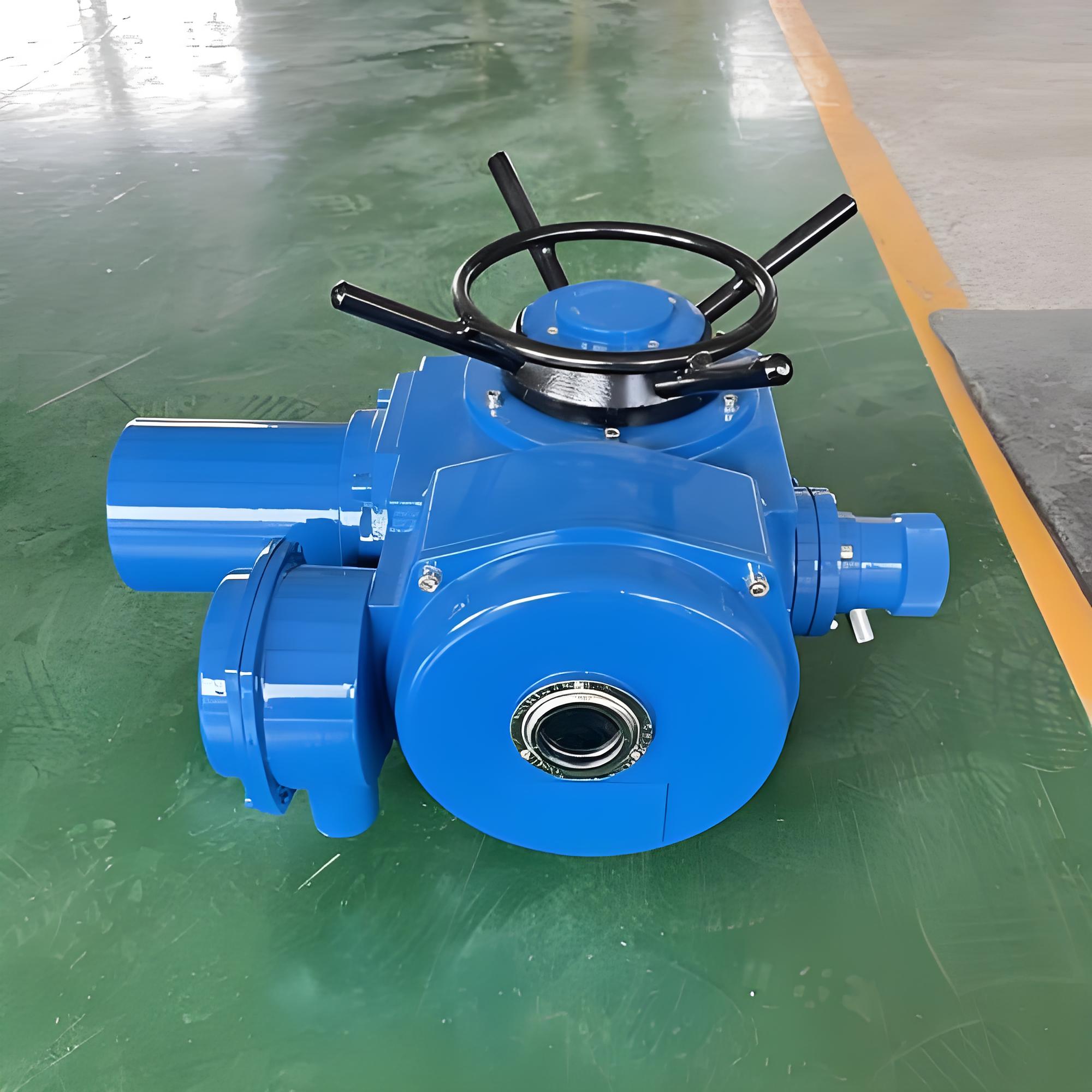

永利3044浏览器DZW120-24-A00-WK 是一款高性能的多回转智能一体化阀门电动执行机构（简称“电装”）。该装置将机械传动与电气控制合为一体，专为驱动闸阀、截止阀、节流阀、隔膜阀等做直线运动的阀门设计。其核心特点在于集成了WK型功率控制部分，具备现场操作和远方控制双重功能，能够准确响应控制指令，实现阀门的开启、关闭及中间位置停止，是电站、石化、冶金、公用事业等行业自动化控制系统中的关键驱动设备。

2. 型号含义解析

• ‌DZW‌：多回转阀门电动装置系列。
• ‌120‌：额定输出转矩为 1200 N·m (约 120 kgf·m)。
• ‌24‌：输出转速为 24 r/min (转/分)。
• ‌A00‌：常规连接型式及基本配置代码。
• ‌WK‌：整体控制型（开关型），带电气控制部分，支持远程信号控制。
• ‌380VAC‌：工作电源为三相交流 380V，50Hz。
• ‌普通型‌：指户外型防护，非隔爆设计，适用于无易燃易爆介质的场所。

3. 主要技术参数

• ‌电源电压‌：三相 380V AC，50Hz（标准配置）。
• ‌输出转矩‌：1200 N·m。
• ‌输出转速‌：24 r/min。
• ‌电机功率‌：约 3 kW - 4 kW（依据具体负载及厂家设计略有差异，常见配置为3kW或4kW）。
• ‌工作制‌：短时工作制，通常为 10 分钟（特殊订货可达 30 分钟）。
• ‌防护等级‌：IP55（标准户外型），可选 IP65/IP67。
• ‌环境温度‌：-20℃ ~ +60℃（特殊订货可适应 -40℃ ~ +80℃）。
• ‌相对湿度‌：≤95% (25℃时)。
• ‌最大转圈数‌：通常支持至 120-150 圈（配合多层计数器可扩展）。
• ‌手动速比‌：1:1，便于紧急情况下手动操作。

4. 核心功能与特点

• ‌智能一体化控制‌：

  • 采用高清晰 LCD 液晶显示屏，提供全中文显示界面，直观展示阀位状态、故障信息及参数设置。
  • 内置微处理器，实现数字化控制，精度高，稳定性强。

• ‌完善的保护功能‌：

  • ‌相序自动纠正‌：自动识别并调整电源相序，确保阀门开关方向正确，无需人工接线调整。
  • ‌缺相保护‌：当电源缺相时，自动切断电路，保护电机不被烧毁。
  • ‌过力矩保护‌：具备瞬间过力矩检测功能，当阀门卡阻或到达极限位置时，自动停机保护机械结构。
  • ‌电子互锁保护‌：防止开、关指令同时有效导致的冲突，确保执行逻辑安全。
  • ‌禁动延时保护‌：减少机械惯性带来的冲击，延长设备寿命。

• ‌高精度行程与力矩控制‌：

  • 行程控制机构调节精度高，重复性好，可配置多个微动开关用于全开、全关及中间位置信号反馈。
  • 力矩控制机构动作可靠，确保阀门在设定扭矩下安全运行。

• ‌便捷的调试与维护‌：

  • ‌手/电动切换‌：采用半自动切换机构，结构简单，操作方便，断电时可轻松转为手动操作。
  • ‌现场/远控自由切换‌：支持本地按钮操作与远程控制信号（如 4-20mA 或开关量信号）无缝切换。
  • ‌电气隔离‌：远方控制信号与内部电路实现电气隔离，抗干扰能力强。

• ‌信号反馈‌：

  • 标配 4-20mA 阀位反馈信号，可将阀门实时开度传输至集控室 DCS/PLC 系统。
  • 提供无源触点信号，用于指示全开、全关、故障等状态。

5. 应用领域

该产品广泛应用于对阀门进行远距离集中控制或自动控制的场合，典型行业包括：

• ‌电力行业‌：火电厂、水电站的水汽系统阀门控制。
• ‌石油化工‌：管道输送、储罐进出口阀门控制。
• ‌冶金行业‌：冷却水系统、气体管道阀门。
• ‌市政公用‌：水处理厂、供热管网的大型闸阀、截止阀驱动。

6. 安装与注意事项

• 本产品为户外型，适用于无易燃、易爆及强腐蚀性气体的环境。若用于爆炸性环境，需选用隔爆型（Ex d IIB T4 等）。
• 安装前请确认阀门阀杆直径、键槽尺寸与电动装置输出轴匹配。
• 接线时务必确认电源相序，虽然具备自动纠正功能，但规范接线有助于提高系统稳定性。
• 定期检查润滑情况及密封件状态，确保防护等级有效。
