产品名称：上海球阀\Q41F-16P DN65(HQ湖泉品牌)[ 2026-07-31 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

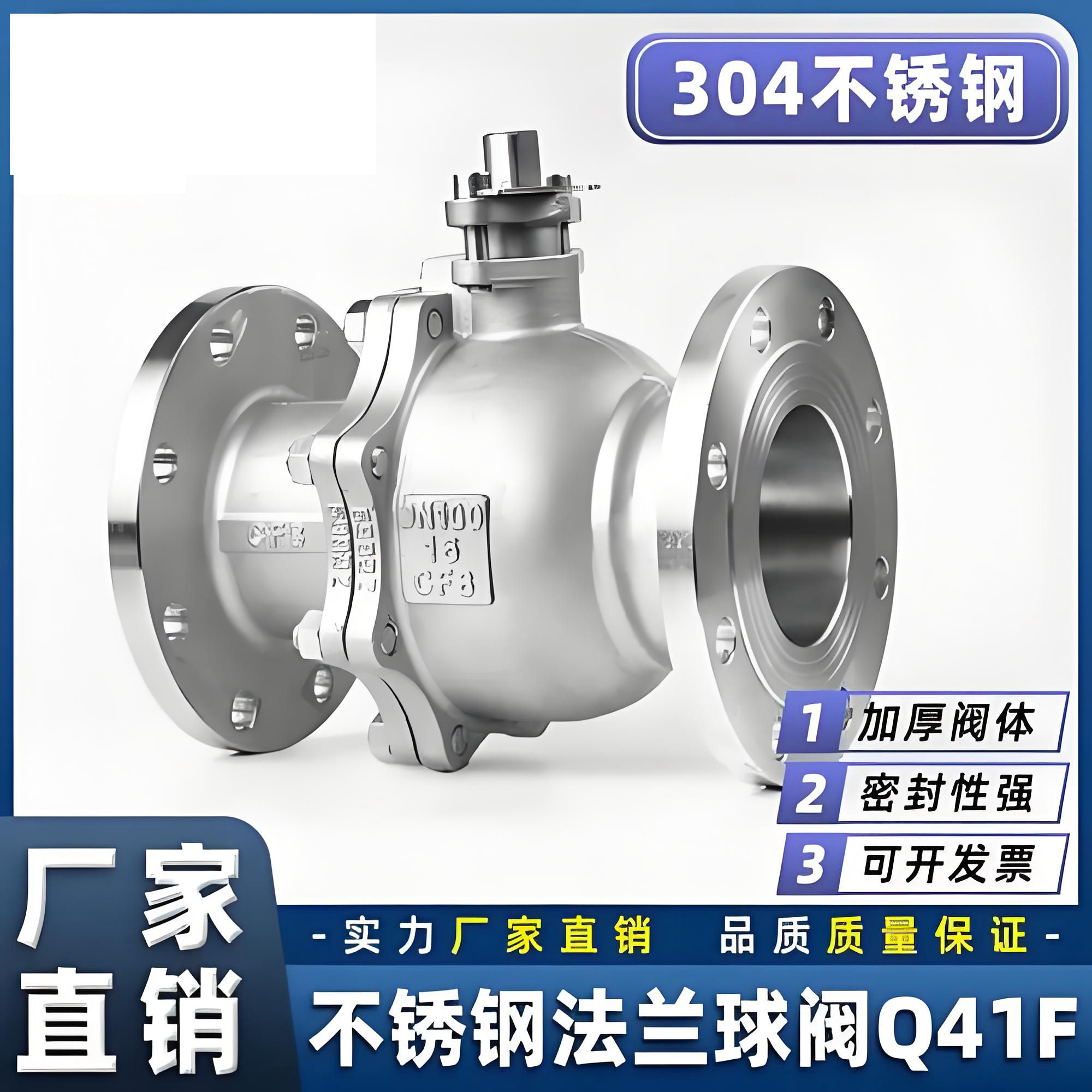

上海湖泉阀们集体有限公司Q41F-16P DN65（湖泉 HQ 牌）为手动法兰连接不锈钢浮动球阀，公称压力 PN1.6MPa、通径 65mm，阀体/球体/阀杆采用 304 不锈钢（CF8），密封件为聚四氟乙烯（PTFE），适用于水、油、气及弱腐蚀性介质，90°旋转启闭，全通径低流阻。‌‌

核心参数
- ‌型号含义‌：Q=球阀，4=法兰连接，1=浮动球直通式，F=PTFE 密封，16=PN1.6MPa，P=铬镍不锈钢（304）
- ‌公称通径‌：DN65（接口外径约 180mm，结构长度 L=220mm，符合 GB/T 12221 国标）
- ‌压力等级‌：PN1.6MPa（壳体试验约 2.4MPa，密封试验约 1.8MPa）
- ‌材质配置‌：阀体/球体/阀杆为 0Cr18Ni9（304/CF8）；密封圈/填料为 PTFE
- ‌适用介质‌：水、蒸汽、油品、硝酸类等弱腐蚀介质（不含强氧化性高温酸）
- ‌温度范围‌：-29℃～150℃（PTFE 密封极限）
- ‌驱动方式‌：手动（手柄或蜗轮可选），90°启闭
- ‌结构形式‌：浮动球、二通全通径、法兰连接（RF 面）
- ‌执行标准‌：设计制造 GB/T 12237、检验 JB/T 9092/API 598、法兰 JB/T 74-90/GB 9112‌‌
产品特点与应用
- ‌密封可靠‌：PTFE 软密封实现零泄漏，密封面自清洁，耐冲蚀
- ‌流阻极低‌：全通径设计，介质直通，流量系数大
- ‌操作轻便‌：扭矩小，启闭迅速，维护简单（三片式或两片式结构便于检修）
- ‌典型场景‌：化工、制药、水处理、食品、轻工管路的切断与换向，不适用于节流工况‌‌
注意事项
- 安装前需清理管道焊渣，核对流向标志（虽双向密封但建议按标识安装）
- 严禁用作节流阀，长期半开易导致密封面冲蚀损坏
- 若需自动化控制，湖泉同系列可配电动执行器（型号前缀改为 Q941F），需单独选型确认电源与信号类型‌‌
注：公开资料中“上海湖泉”主要指‌永利3044浏览器‌，其 Q41F 系列多为手动基础款，具体结构（一片/两片/三片式）及详细尺寸需以出厂图纸或合同技术协议为准；部分网络信息将电动款（Q941F）与手动款（Q41F）混淆，选购时请确认驱动方式。‌‌
