1. 产品概述

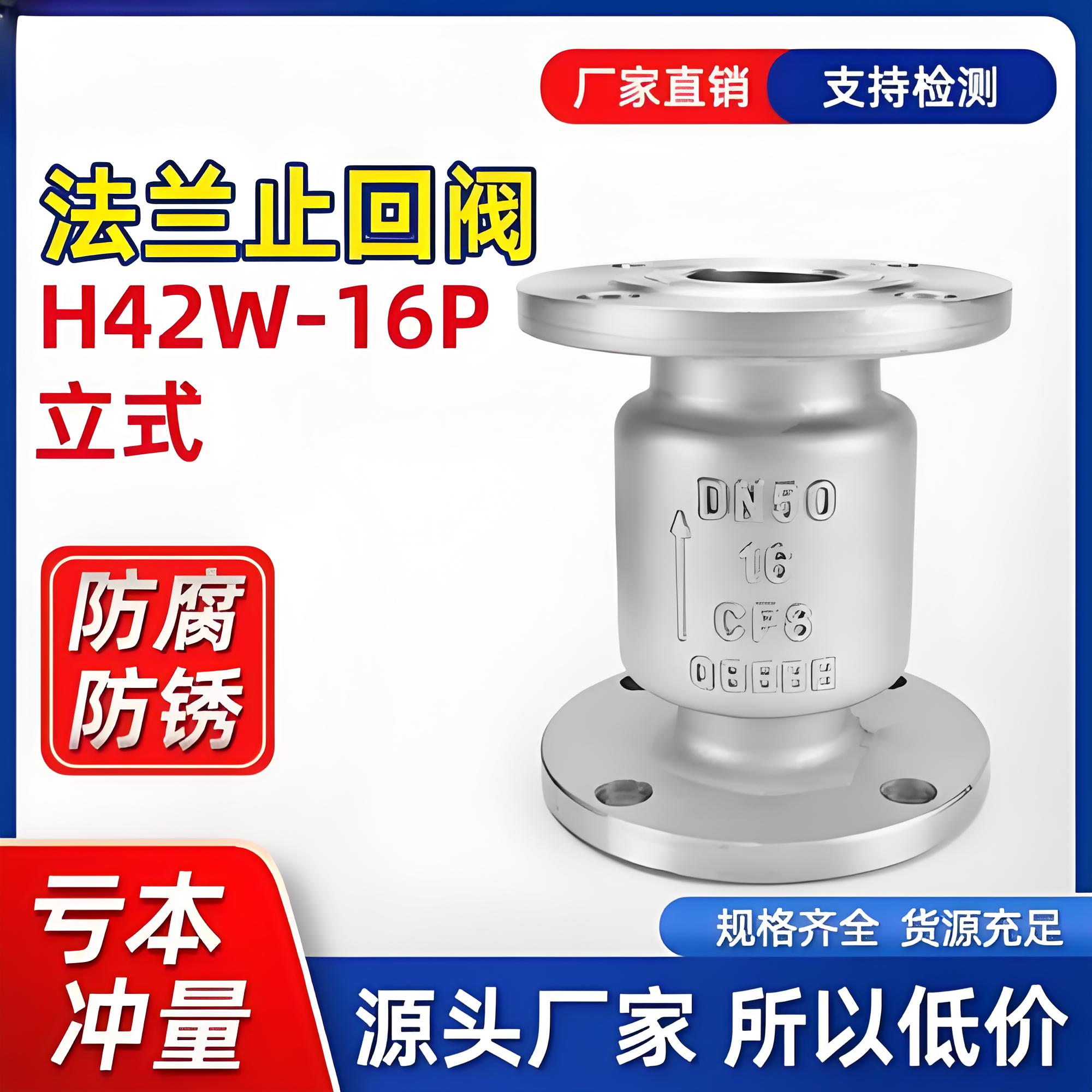

永利3044浏览器H42W-16P DN100不锈钢立式逆止阀（又称立式止回阀、单向阀）是一种依靠介质自身流动力量自动启闭的阀门。其主要功能是防止管道中介质倒流，确保流体单向流动。该型号阀门采用法兰连接方式，阀体材质为不锈钢（通常指304/CF8），公称压力为1.6MPa，公称通径为DN100。其结构紧凑，动作灵敏，密封性能可靠，广泛应用于石油、化工、制药、电力及水处理等行业的垂直管道系统中。

2. 型号含义解析

• ‌H‌：阀门类型代号，代表止回阀。
• ‌4‌：连接形式代号，代表法兰连接。
• ‌2‌：结构形式代号，代表立式（升降式）。
• ‌W‌：密封面材料代号，代表由阀体直接加工的密封面（即不锈钢硬密封）。
• ‌16‌：公称压力代号，代表PN1.6 MPa（16公斤压力）。
• ‌P‌：阀体材料代号，代表铬镍系不锈钢（如304/CF8）。若为316材质则标记为R。
• ‌DN100‌：公称通径，表示阀门接口直径为100mm。

3. 主要技术参数

• ‌公称通径‌：DN100
• ‌公称压力‌：PN1.6 MPa
• ‌适用温度‌：-29℃ ～ 200℃（具体取决于不锈钢牌号及密封形式，304材质通常适用于≤200℃工况）
• ‌适用介质‌：水、蒸汽、油品、硝酸类、醋酸类等腐蚀性或非腐蚀性介质。
• ‌连接标准‌：法兰尺寸符合GB/T 9113、JB/T 79或HG20592等国家标准。
• ‌制造标准‌：设计制造遵循GB/T 12236，结构长度遵循GB/T 12221，试验与检验遵循GB/T 13927。

4. 工作原理

H42W立式止回阀的阀瓣沿着阀体垂直中心线滑动。

• ‌开启状态‌：当介质从下向上流动时，进口端的介质压力克服阀瓣自重及可能的弹簧阻力（部分设计无弹簧，仅靠自重），推动阀瓣上升，阀门开启，介质通过。
• ‌关闭状态‌：当介质停止流动或出现逆流趋势时，进口端压力降低，阀瓣在自身重力及出口端介质压力的作用下迅速回落至阀座，切断流道，阻止介质倒流。

5. 产品结构特点

• ‌垂直安装专用‌：专为垂直管道设计，阀瓣沿垂直中心线运动，结构合理，占用空间小。
• ‌不锈钢材质‌：阀体、阀瓣、阀座均采用不锈钢（304/316）制造，具有优异的耐腐蚀性、耐高温性和抗擦伤性能，使用寿命长。
• ‌硬密封设计‌：密封面采用硬质合金堆焊或直接由不锈钢加工而成，密封可靠，耐磨损，适用于多种工况。
• ‌低流阻与防冲击‌：流线型流道设计减小流体阻力；部分改进型设计可减缓阀瓣关闭时的冲击力，降低“水锤”效应。
• ‌带法兰盘‌：两端配备标准法兰盘，便于与管道系统进行螺栓连接，安装拆卸方便，密封性好。

6. 安装与维护注意事项

• ‌安装方向‌：必须安装在垂直管道上，且介质流动方向应与阀体箭头指示方向一致（自下而上）。严禁水平安装或反向安装。
• ‌清洁管道‌：安装前需清除管道内的焊渣、杂物，以免卡住阀瓣影响密封。
• ‌独立支撑‌：对于DN100及以上规格的阀门，建议对阀门进行独立支撑，避免管道重量压在阀体上，防止变形泄漏。
• ‌定期检查‌：长期使用后，应定期检查密封面的磨损情况及阀瓣运动的灵活性，必要时进行研磨或更换零件。

7. 应用领域

• ‌石油化工‌：用于输送酸、碱、盐等腐蚀性介质的管道系统。
• ‌电力行业‌：锅炉给水系统、冷却水系统。
• ‌制药食品‌：对卫生要求较高、需防止介质污染的洁净管道。
• ‌市政供水‌：水泵出口处，防止停泵时水倒流损坏水泵。
