产品名称：矿用隔爆型一体式电动球阀QMB5-0.6G(127V)[ 2026-04-14 ]
- 订购热线：021-64162222
- 订购传真：021-62677999
- 质量稳定：实行全过程质量监控，细致入微全方位检测！
- 价格合理：高效内部成本控制，减少了开支，让利于客户
- 交货快捷：先进生产流水线，充足的备货，缩短了交货期！
- 产品介绍
- 规格尺寸
- 结构图片

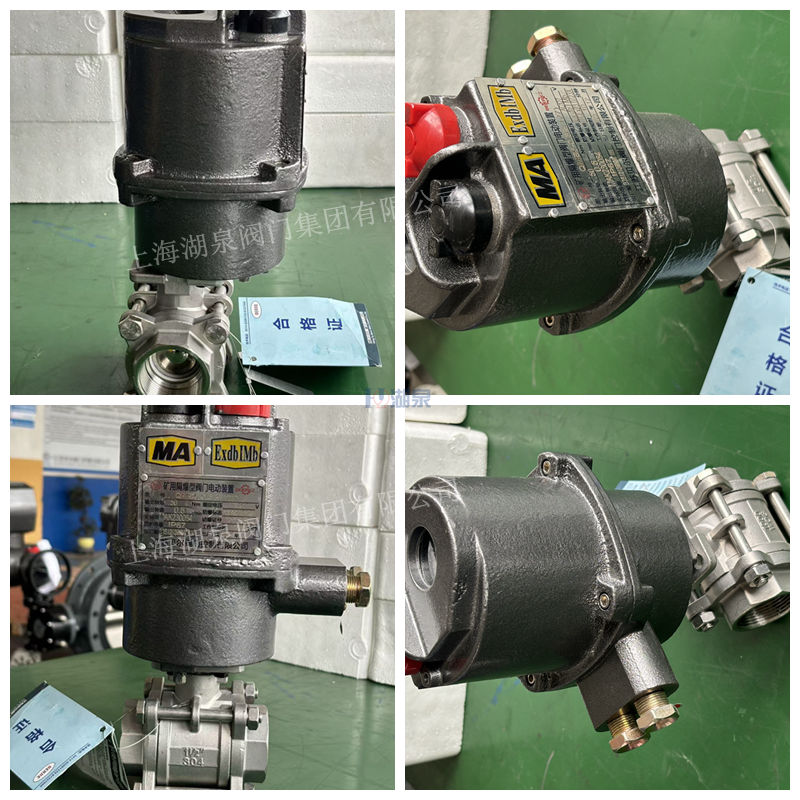

矿用隔爆型一体式电动球阀 QMB5-0.6G(127V) 是一款专为煤矿等爆炸性危险环境设计的阀门自动化控制设备。它将电动执行器与球阀本体集成于一个隔爆外壳内，实现了结构紧凑、控制精准、安全可靠的管道流体通断控制。
一、 产品概述与用途
该产品是针对煤矿井下特殊工况（如含有瓦斯、煤尘等爆炸性混合物）而专门设计和制造的矿用设备。其主要适用于煤矿消防系统、降尘系统、井下中央水泵房的射流泵与真空泵等场合的管路自动化控制，实现对水流或其它介质的远程或自动启闭。 一体式设计使其体积小、重量轻，便于安装与维护，并能与DCS（分布式控制系统）等上位系统无缝衔接，提升矿山自动化水平。
二、 型号含义与关键参数
型号“QMB5-0.6G(127V)”解析如下：- QMB：代表部分回转矿用隔爆型阀门电动装置。
- 5：表示输出轴公称转矩为50N·m（约5kgf·m）。
- 0.6：表示输出转速为0.6转/分钟。
- G：通常指产品型号或连接方式的特定代号（在相关型号中常见）。
- (127V)：指额定工作电压为交流127V。
三、 核心技术与性能特点
- 隔爆安全设计：设备采用符合国家标准的隔爆外壳，能将内部可能产生火花、电弧的电路与外部爆炸性环境完全隔离，防爆标志为ExdⅠ Mb，确保在煤矿井下危险环境中的安全运行。
- 一体化智能控制：集成了电动执行机构与球阀，具备行程控制、力矩保护、阀位指示等功能。支持多种控制方式，包括开关量信号（无源节点）、模拟量信号（如4-20mA）以及RS-485总线通信，可实现远程控制、状态反馈与系统集成。
- 高可靠性：内置过载保护、短路保护、欠压保护及过力矩保护等机制，确保设备在异常情况下自动停机，避免损坏。 采用数字编码器等智能元件精确检测阀位。
- 适应性强：阀体通常采用不锈钢等耐腐蚀材质，密封性能良好。可适配不同口径（如DN15至DN800）和压力等级（如PN0.6至PN16）的管道需求。
四、 工作环境与条件
- 电源：单相交流127V ±10%，50Hz。
- 环境温度：-20℃ 至 +60℃。
- 环境湿度：≤95%（+25℃时）。
- 大气压力：80 kPa 至 106 kPa。
- 防护等级：IP55（防尘、防喷水），特殊要求可达IP65或IP67。
- 工作制：短时工作制，通常为10分钟。
- 适用场合：含有甲烷、煤尘等爆炸性危险气体的煤矿井下（采掘工作面除外），且应无强烈震动、无直接淋水、无严重腐蚀性介质。
五、 主要技术规格
- 公称转矩：50 N·m。
- 输出转速：0.6 r/min。
- 阀门口径范围：常规为DN15~DN800。
- 介质压力范围：0.2 MPa ~ 7.0 MPa（或更高至16MPa）。
- 控制方式：涵盖矿用一体式电动开关型、调节型、总线型等多种类型。
- 通讯接口：可选配RS-485总线。
六、 符合标准
产品性能符合企业标准《QMB矿用隔爆型小型阀门电动装置技术条件》（Q/3204CN003-2011），并严格遵循国家标准GB3836.1-2010《爆炸性环境 第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境 第2部分：由隔爆型“d”保护的设备》。
