1. 产品概述

H42H-16H 立式止回阀是一种依靠介质自身流动能量自动启闭的工业阀门，主要用于防止管道介质倒流。该型号属于升降式止回阀，采用法兰连接方式，公称压力为 1.6MPa，公称通径为 DN25。其核心特点在于“硬密封”设计，即阀瓣与阀座密封面采用金属对金属或硬质合金堆焊工艺，具备优异的耐高温、耐高压及耐磨损性能，适用于工况较为严苛的流体管路系统。

2. 型号含义解析

• ‌H‌：阀门类型为止回阀（Check Valve）。
• ‌4‌：连接方式为法兰连接（Flange）。
• ‌2‌：结构形式为立式（Vertical），阀瓣沿阀体垂直中心线滑动。
• ‌H‌：密封面材质为不锈钢或硬质合金（Hard Seal），区别于软密封。
• ‌16‌：公称压力为 1.6MPa（PN16）。
• ‌DN25‌：公称通径为 25mm。

3. 主要技术参数

• ‌设计制造标准‌：GB/T 12235、API 6D。
• ‌结构长度标准‌：GB/T 12221。
• ‌法兰连接标准‌：GB/T 9113。
• ‌压力温度等级‌：GB/T 12224。
• ‌试验检验标准‌：GB/T 13927。
• ‌适用介质‌：水、蒸汽、油品及部分腐蚀性介质（具体取决于阀体材质，如碳钢WCB或不锈钢304/316）。
• ‌工作温度‌：通常范围为 -29℃ ~ 425℃（视具体材质而定）。

4. 结构特点与优势

• ‌硬密封设计‌：密封副配对合理，阀瓣和阀座密封面常采用司太立（Stellite）钴基硬质合金堆焊，抗擦伤性能好，使用寿命长，适合高温高压环境。
• ‌结构紧凑‌：立式结构设计合理，阀门刚性好，通道流畅，流体阻力相对较小。
• ‌自动启闭‌：无需外部动力驱动，依靠介质正向流动的压力推开阀瓣，介质停止或逆流时，靠阀瓣自重及反向压力迅速关闭，动作灵敏可靠。
• ‌安装灵活‌：专为立式管道设计，也可根据工况需求调整，但需确保介质流向与阀体箭头指示一致。

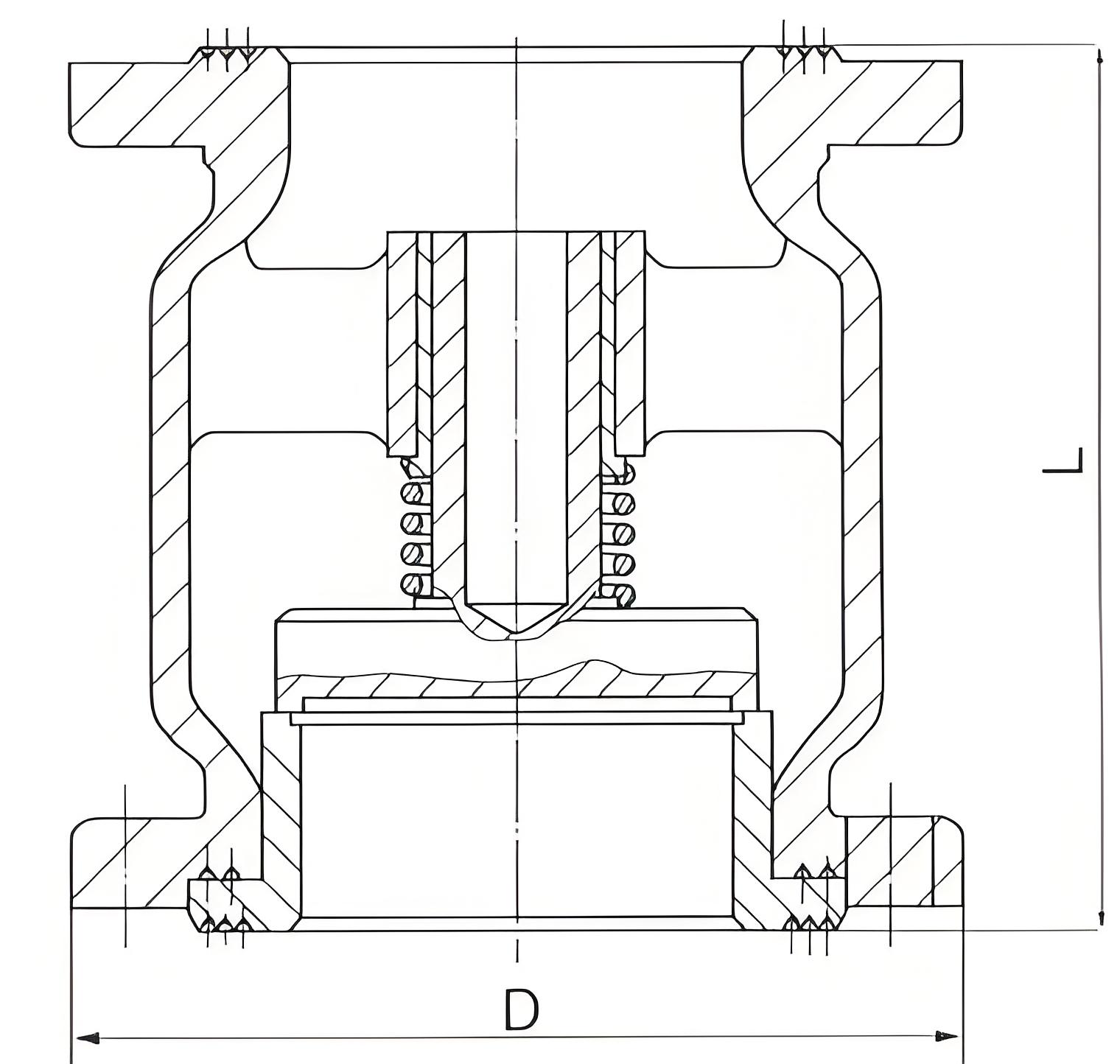

5. DN25 规格主要尺寸参考

针对 DN25 口径，其主要安装尺寸通常如下（具体以厂家图纸为准）：

• ‌结构长度 (L)‌：约 105mm
• ‌法兰外径 (D)‌：约 105mm
• ‌螺栓孔中心圆直径 (D1)‌：约 85mm - 105mm（依法兰标准略有差异）
• ‌法兰密封面直径 (D2)‌：约 115mm
• ‌螺栓孔数量及直径‌：通常为 4 个 Φ14mm 螺栓孔

6. 应用领域

该产品广泛应用于石油、化工、制药、电力、供热制冷等行业的管路系统中，特别适用于需要防止介质逆流、且对密封性能要求较高的垂直管道安装场合。

7. 安装与维护注意事项

• ‌安装方向‌：必须垂直安装，阀体箭头方向应与介质流动方向一致。
• ‌清洁管道‌：安装前应清除管道内的焊渣、杂物，以免损伤密封面。
• ‌定期检查‌：长期使用后，应检查密封面磨损情况，必要时进行研磨或更换密封件，以确保止回效果。
