1. 产品概述

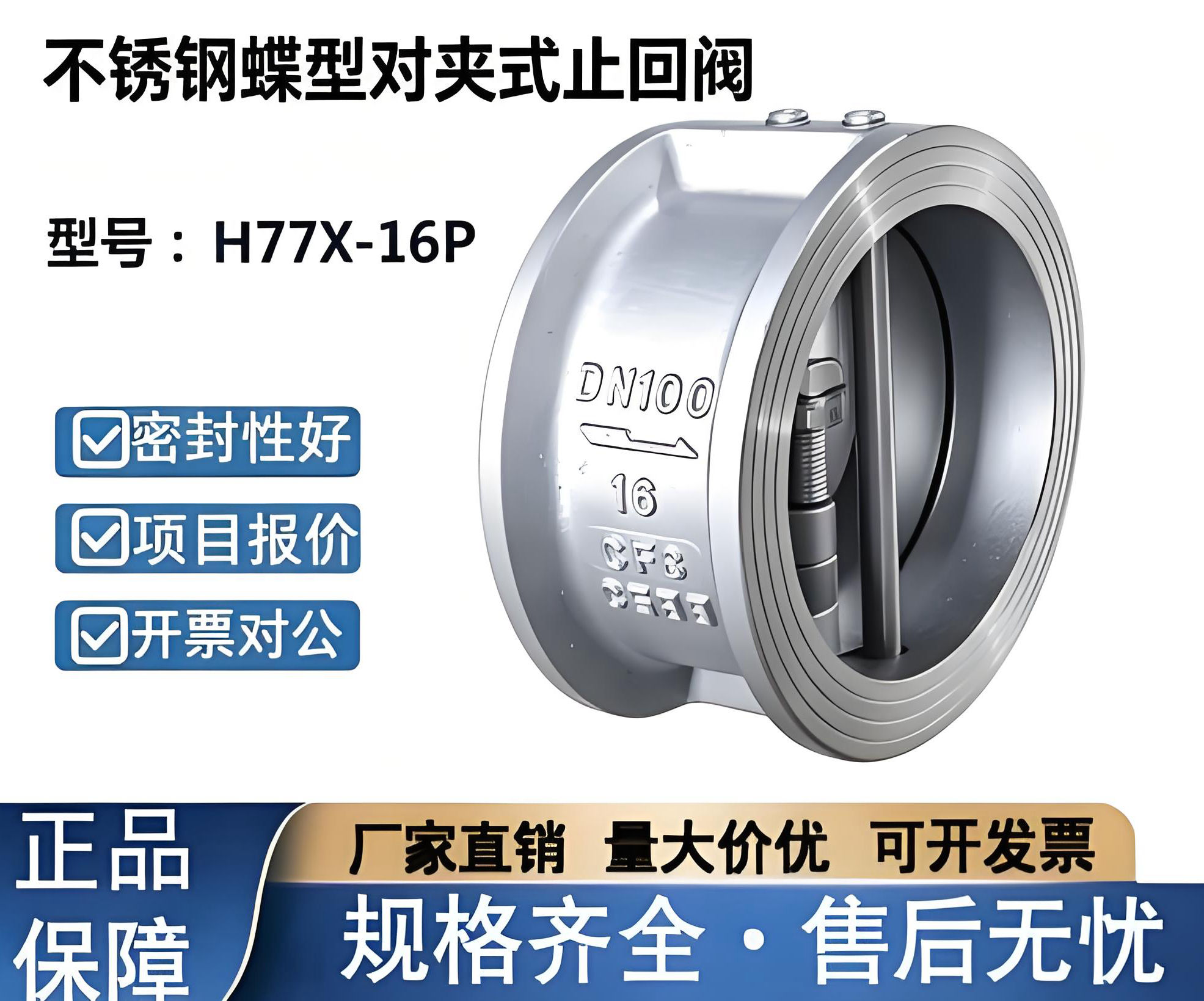

H77X-16P 型对夹式双瓣止回阀是一种依靠介质自身流动自动开闭阀瓣，以防止介质倒流的自动阀门。该型号采用对夹式连接结构，阀体材质为304不锈钢（牌号对应0Cr18Ni9或CF8），具有优异的耐腐蚀性和机械强度。其核心设计为双瓣蝶形结构，配合弹簧辅助复位，适用于公称压力PN16（1.6MPa）的管路系统，广泛应用于化工、石油、电力、水处理及高层建筑给排水等领域，特别适用于防止泵出口介质逆流及减少水锤冲击。

2. 主要技术参数

• ‌产品名称‌：对夹式双瓣止回阀 / 蝶式止回阀
• ‌产品型号‌：H77X-16P
• ‌公称通径‌：DN700
• ‌公称压力‌：PN16 (1.6 MPa)
• ‌主体材质‌：304不锈钢 (阀体、阀瓣、阀杆等关键部件)
• ‌密封形式‌：软密封（通常衬橡胶或PTFE，适用温度<80℃~120℃）或硬密封（金属堆焊，适用温度可达450℃以上，具体视订单配置而定，H77X通常指软密封）
• ‌适用介质‌：水、油品、气体、硝酸、醋酸及部分腐蚀性介质
• ‌工作温度‌：
  • 软密封：-20℃ ～ 120℃
  • 硬密封：-196℃ ～ 540℃
• ‌连接方式‌：对夹式（Wafer Type）
• ‌制造标准‌：JB/T 8937, GB/T 12221, GB/T 13927

3. DN700 规格尺寸参考

根据行业标准及同类产品数据，DN700规格的H77X-16P止回阀主要外形尺寸如下（单位：mm）：

注：实际安装时需确认配套法兰的螺栓孔中心距及孔径，以确保对夹安装的兼容性。

4. 结构特点与工作原理

4.1 双瓣蝶形结构

阀体内设有两个半圆形的阀瓣（蝶板），悬挂在中心垂直的铰链销钉上。这种设计使得阀瓣行程短，开启迅速，流体阻力小。相比传统单瓣旋启式止回阀，其结构长度仅为后者的1/4～1/6，重量仅为1/4～1/10，极大节省了安装空间和材料成本。

4.2 弹簧辅助关闭

内部装有强力弹簧（材质通常为不锈钢或耐热合金），在介质停止流动或发生倒流时，弹簧力协助阀瓣快速关闭。这一机制显著缩短了关闭时间，有效降低了水锤压力（仅为传统止回阀的1/2～1/5），保护管道系统和水泵设备免受冲击损坏。

4.3 304不锈钢材质优势

• ‌耐腐蚀性‌：304不锈钢含有18%铬和8%镍，对大气、淡水、蒸汽及多种化学介质具有良好的耐蚀性，适合洁净度要求高或轻微腐蚀性的工况。
• ‌卫生环保‌：表面光滑，不易结垢，符合食品、制药及饮用水行业的卫生标准。
• ‌强度高‌：在高温和低温环境下均能保持稳定的机械性能。

5. 应用领域

• ‌石油化工‌：用于输送油品、化工原料的管道系统，防止介质回流。
• ‌水处理与环保‌：自来水厂、污水处理厂的水泵出口，防止污水倒灌。
• ‌电力行业‌：电站循环水系统、冷却水系统。
• ‌建筑给排水‌：高层建筑的供水泵房，防止停泵时水锤破坏管网。
• ‌其他工业‌：造纸、冶金、化肥、矿山等行业的流体控制管路。

6. 安装与维护注意事项

• ‌安装方向‌：必须确保阀体上的箭头方向与介质流动方向一致。
• ‌安装位置‌：可水平安装或垂直安装（介质向上流动）。对于DN700大口径阀门，建议检查管道支撑，虽然对夹式重量轻，但长期运行需保证管道同心度，避免额外应力作用于阀体。
• ‌法兰匹配‌：安装前需清理法兰密封面，确保无划痕、杂质。螺栓应对角均匀拧紧，防止阀体变形导致泄漏。
• ‌定期维护‌：定期检查密封面磨损情况及弹簧弹性。若发现内漏或关闭不严，应及时更换密封件或弹簧。对于腐蚀性介质，应定期检查阀体及内部零件的腐蚀情况。
