1. 产品概述

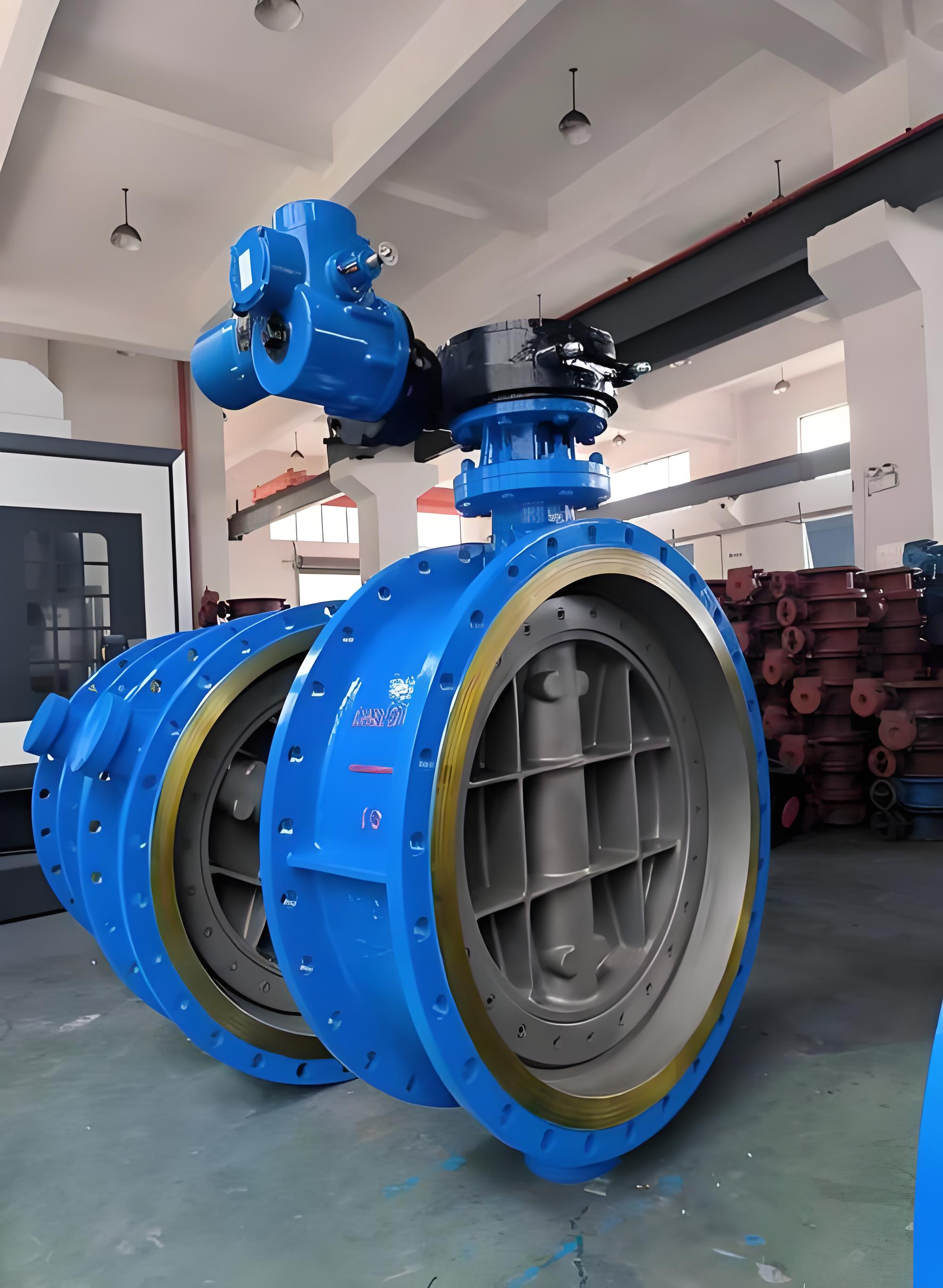

该组合装置由 ‌D943H-25C 法兰式三偏心硬密封蝶阀‌（公称通径 DN500，公称压力 2.5MPa，阀体材质碳钢）与 ‌Z60-24W 户外型多回转电动执行器‌ 配套组成。通过减速传动机构将执行器的多回转运动转换为蝶阀所需的 90° 角行程运动，实现了对大口径管道介质的远程自动控制、截断及调节。该配置兼具硬密封蝶阀的高温高压耐受性与智能电动执行器的精准控制能力，广泛适用于电力、石化、冶金及市政供水等大型工业管网系统。

2. 核心组件解析

A. 阀门主体：D943H-25C-DN500

• ‌结构特点‌：采用三维偏心密封结构（阀杆轴心偏离管道中心、偏离密封面中心、密封面呈倾斜锥形）。这种设计使得蝶板在开启时迅速脱离阀座，消除摩擦；关闭时利用楔形效应产生“越关越紧”的自锁密封力，实现双向零泄漏。
• ‌密封性能‌：阀座密封圈采用多层次金属硬密封与弹性密封复合结构，蝶板密封面堆焊钴基硬质合金，具备优异的耐磨损、耐腐蚀及耐高温性能。
• ‌工况适应性‌：
  • ‌公称压力‌：PN25 (2.5 MPa)，适用于中高压工况。
  • ‌适用温度‌：碳钢阀体适用温度为 -29℃～425℃。
  • ‌适用介质‌：水、蒸汽、油品、煤气、空气及弱腐蚀性流体。
• ‌流体力学优势‌：DN500 大口径蝶板采用桁架结构设计，强度高且过流面积大，流体阻力小，节能效果显著。

B. 驱动装置：Z60-24W 电动执行器

• ‌类型定义‌：Z60 表示输出转矩为 600 N·m 的多回转电动装置；“24”通常指电源电压或特定规格代码（常见为 AC380V 或特殊电压定制，需依具体铭牌确认，此处按通用工业标准解读为三相电驱动）；“W”代表户外型（Weather-proof），防护等级通常为 IP55 或更高，适应无易燃易爆介质的室外环境。
• ‌功能特性‌：
  • ‌智能控制‌：支持现场/远程切换，可接收 4-20mA 模拟量信号进行调节型控制，或开关量信号进行两位式控制。
  • ‌保护机制‌：具备缺相保护、过热保护、过载保护、瞬间过力矩保护及电子互锁功能，确保设备安全运行。
  • ‌显示与调试‌：配备全中文 LCD 显示屏，直观显示阀门开度、故障状态等信息；支持相序自动纠正，安装调试便捷。
• ‌适配性‌：虽然 Z60 原生为多回转设计（适用于闸阀等），但通过加装蜗轮减速箱或专用转角器，可完美适配 D943H 蝶阀的 90° 角行程需求，提供稳定的启闭扭矩。

3. 主要技术参数

4. 产品优势与应用价值

• ‌长寿命与低维护‌：三偏心结构消除了密封面的摩擦磨损，配合钴基硬质合金堆焊，大幅延长了阀门使用寿命，减少了停机维护频率。
• ‌双向密封可靠性‌：独特的弹簧补偿结构能自动补偿阀杆弹性变形和公差，确保在介质压力波动下仍保持优异的双向密封性能。
• ‌智能化远程控制‌：Z60-24W 执行器集成智能控制模块，支持自动化系统集成，可实现精确的流量调节和远程监控，降低人工操作成本。
• ‌环境适应性强‌：户外型执行器设计结合碳钢阀体的耐温特性，使其能在恶劣的工业室外环境中稳定运行，适用于热电站、化工厂等高要求场景。

5. 典型应用领域

• ‌电力行业‌：火电厂循环水系统、蒸汽管道、烟风道。
• ‌石油化工‌：原油输送、成品油管线、化工介质调节。
• ‌冶金行业‌：高炉煤气、热风炉系统。
• ‌市政建设‌：大型给排水主干网、污水处理厂进出水控制。

6. 安装与维护建议

• ‌安装方向‌：建议立式安装，阀杆垂直向上，避免倒装。若水平安装，需确保执行器位置便于操作和维护。
• ‌管道清洁‌：安装前务必清除管道内焊渣、杂物，防止损伤密封面。
• ‌定期保养‌：定期检查执行器内部润滑油位，每两个月检查一次蜗轮箱黄油；检查阀杆填料密封性及电气接线紧固情况。
• ‌调试注意‌：首次通电前需手动确认阀门开闭方向与执行器设定一致，并进行行程限位和力矩限位的精确标定。
