1. 产品概述

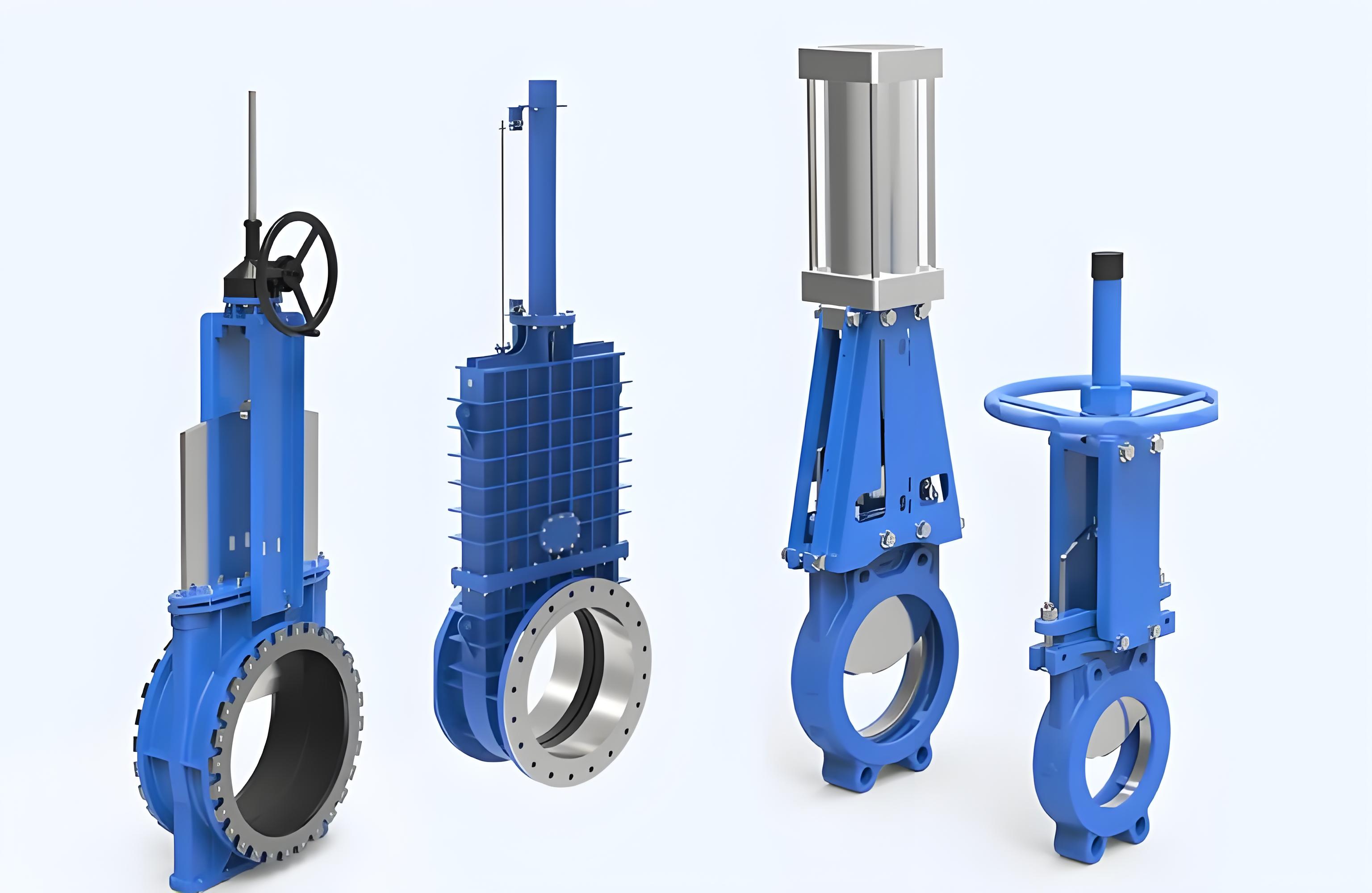

永利3044浏览器PZ73W-10P DN100 是一款手动对夹式不锈钢刀型闸阀，专为处理含有悬浮颗粒、纤维、粉尘或高粘度介质的管道系统设计。该阀门采用超薄型结构设计，具有结构紧凑、重量轻、流阻小、密封可靠及操作轻便等特点。其核心部件闸板呈刀刃状，在启闭过程中能有效切断介质中的纤维和杂物，并刮除密封面上的粘着物，实现自清洁功能，特别适用于造纸、污水处理、矿山选矿及食品工业等苛刻工况。

2. 主要技术参数

• ‌产品型号‌：PZ73W-10P
• ‌公称通径‌：DN100
• ‌公称压力‌：PN10 (1.0 MPa)
• ‌连接方式‌：对夹式（Wafer Type）
• ‌驱动方式‌：手动（手轮操作）
• ‌适用温度‌：≤100℃（常规PTFE密封）；部分特殊材质可达更高温度
• ‌适用介质‌：纸浆、污水、煤浆、灰渣水混合物、泥浆、含纤维流体等
• ‌泄漏等级‌：软密封可达零泄漏（A级），硬密封符合D级标准

3. 结构特点与优势

• ‌超短结构长度‌：采用对夹式设计，阀体长度极短（DN100通常约为50-80mm），大幅节省安装空间，减轻管路系统重量，有效支撑管道强度并减少振动。
• ‌全通径流道设计‌：阀体内腔无缩径，流阻系数极低（≤0.3），介质流通顺畅，不易堵塞，压力损失较传统闸阀降低40%以上。
• ‌自清洁密封机制‌：闸板底端加工成锋利刀刃，配合聚四氟乙烯（PTFE）或增强柔性石墨阀座。在关闭过程中，闸板能自动刮除密封面上的结垢、焦油及颗粒杂质，防止因杂质堆积导致的密封失效。
• ‌优质耐腐蚀材质‌：阀体、闸板、阀杆均采用奥氏体不锈钢（如304/CF8），具有优异的耐腐蚀性能，有效防止因介质腐蚀引起的密封泄漏，延长使用寿命。
• ‌双向密封能力‌：部分配置支持双向密封，依靠介质压力将闸板压向阀座实现自密封，或通过外力强制密封，确保在低压或真空工况下也能保持良好密封性。
• ‌易于维护与扩展‌：填料函采用柔性PTFE或石墨盘根，密封可靠且更换方便。阀体预留ISO 5211标准接口，可根据需求无损加装电动、气动或液动执行器，实现自动化控制。

4. 应用领域

• ‌造纸工业‌：用于各种浓度的纸浆、料水混合物的输送与控制。
• ‌污水处理‌：适用于市政及工业污水处理厂的原水、污泥、沉淀池排泥等含悬浮物介质。
• ‌矿山与电力‌：用于选煤厂的煤浆、电厂脱硫系统的石灰石浆液、除灰系统的灰渣浆等。
• ‌食品与化工‌：用于制糖业的糖浆、果汁，以及化工行业的晶体料液、洗涤剂等高粘度或含颗粒介质。
• ‌钢铁工业‌：用于冲渣沟系统、滤碴浆等高温含杂介质。

5. 选型与使用注意事项

• ‌安装方向‌：建议水平安装，也可倾斜安装，但需确保阀杆垂直向上或便于操作的位置。
• ‌流速控制‌：浆液管道推荐流速≤2.5m/s，过高的流速会加速闸板和阀座的磨损。
• ‌防冻措施‌：在寒冷环境停用期间，应排空阀腔内积液，防止结冰胀裂阀体或损坏密封面。
• ‌操作力矩‌：DN100规格在额定压力下启闭力矩适中，若介质粘稠度极高或压差较大，建议配备延伸杆或改用电动/气动驱动以降低操作难度。
