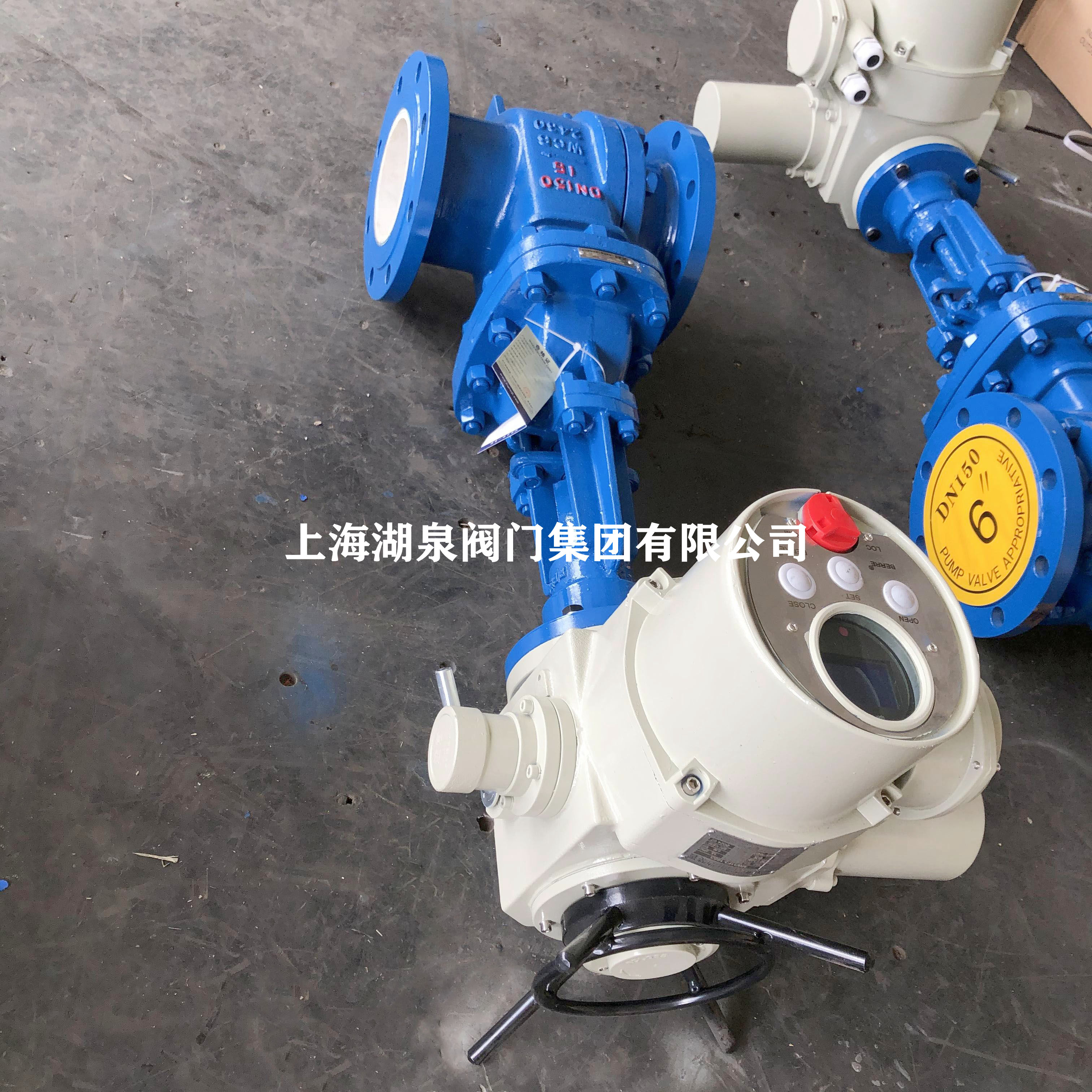

产品名称：Z941H-25C DN50电动智能调节型闸阀（ 4-20mA信号控制）[ 2026-05-08 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

Z941H-25C DN50电动智能调节型闸阀是一种采用法兰连接、电动驱动的工业用截断阀，适用于公称压力PN25（2.5MPa）、公称通径DN50的管道系统，能够实现远程智能控制与精确调节。‌‌
一、 Z941H-25C DN50电动智能调节型闸阀产品概述
该阀门是一种常用的截断阀，具有流体阻力小、适用的压力与温度范围广、密封性能优异等特点。它采用电动执行器驱动，不仅支持现场操作，更可实现远距离控制、PLC系统集成及4~20mA模拟信号的智能调节，适用于需要现控、远控或易爆等复杂工况的自动化管路系统。‌‌
二、 Z941H-25C DN50电动智能调节型闸阀主要结构与技术特点
- ‌智能控制‌：配套的电动装置集成了转矩控制机构、现场操作机构及手电动切换机构。除就地操作外，支持远程控制、PLC控制及4~20mA电流信号的输入输出，实现阀门的智能调节与精确开度控制。‌‌
- ‌密封设计‌：阀瓣采用双闸板中间带万向顶的结构，能自动调整与阀座密封面的吻合度，确保密封可靠，且维修方便、阀瓣互换性好。‌‌密封面采用钴铬钨硬质合金通过等离子喷焊工艺制成，或堆焊司太立钴基硬质合金，具有硬度高、耐磨、耐高温、抗擦伤和耐腐蚀的特性，使用寿命长。‌‌
- ‌阀杆处理‌：阀杆采用渗氮钢制成，并经过调质及表面氮化处理，具有良好的抗腐蚀性、抗擦伤性和耐磨性。‌‌
- ‌安装与操作‌：阀门可安装在管道的任何位置。中大口径型号设置推力轴承，有效降低启闭摩擦阻力，操作轻便。初次安装调试时，需手动将阀门开启至约一半位置，以防电机相序接反造成设备损坏。‌‌
三、 Z941H-25C DN50电动智能调节型闸阀主要技术参数
- ‌产品型号‌：Z941H-25C
- ‌公称通径‌：DN50 ‌‌
- ‌公称压力‌：PN25 (2.5MPa) ‌‌
- ‌连接方式‌：法兰连接 ‌‌
- ‌驱动方式‌：电动（调节型）
- ‌控制信号‌：4~20mA模拟量输入/输出 ‌‌
- ‌阀体材质‌：通常为铸钢（WCB，对应型号中的“C”）‌‌，也可根据工况选用不锈钢等其他材质。
- ‌适用温度‌：根据阀体材料不同，碳钢阀体适用温度范围可达-29℃至550℃。‌‌
- ‌适用介质‌：水、蒸汽、油品、煤气、热空气及酸、碱、尿素等腐蚀性介质。‌‌
- ‌设计制造标准‌：遵循GB/T 12234（设计制造）、GB/T 12221（结构长度）、JB/T 79（法兰连接尺寸）、GB/T 13927（阀门检查和试验）等国家标准。‌‌
四、性能与试验压力
依据相关规范，公称压力PN2.5 MPa的阀门，其壳体强度试验压力为3.8 MPa，液体密封试验压力为2.75 MPa。‌‌
五、应用领域
该阀门广泛应用于石油、化工、电力（水力、火力电站）等工业领域的各种管路系统，用于截断或接通介质，是实现管道流体自动化控制的关键设备之一。‌‌
