一、 产品概述与结构分类

电动插板阀由阀体、闸板、驱动装置（电动执行机构）及密封组件构成。根据通道形状与应用场景，主要分为以下两类：

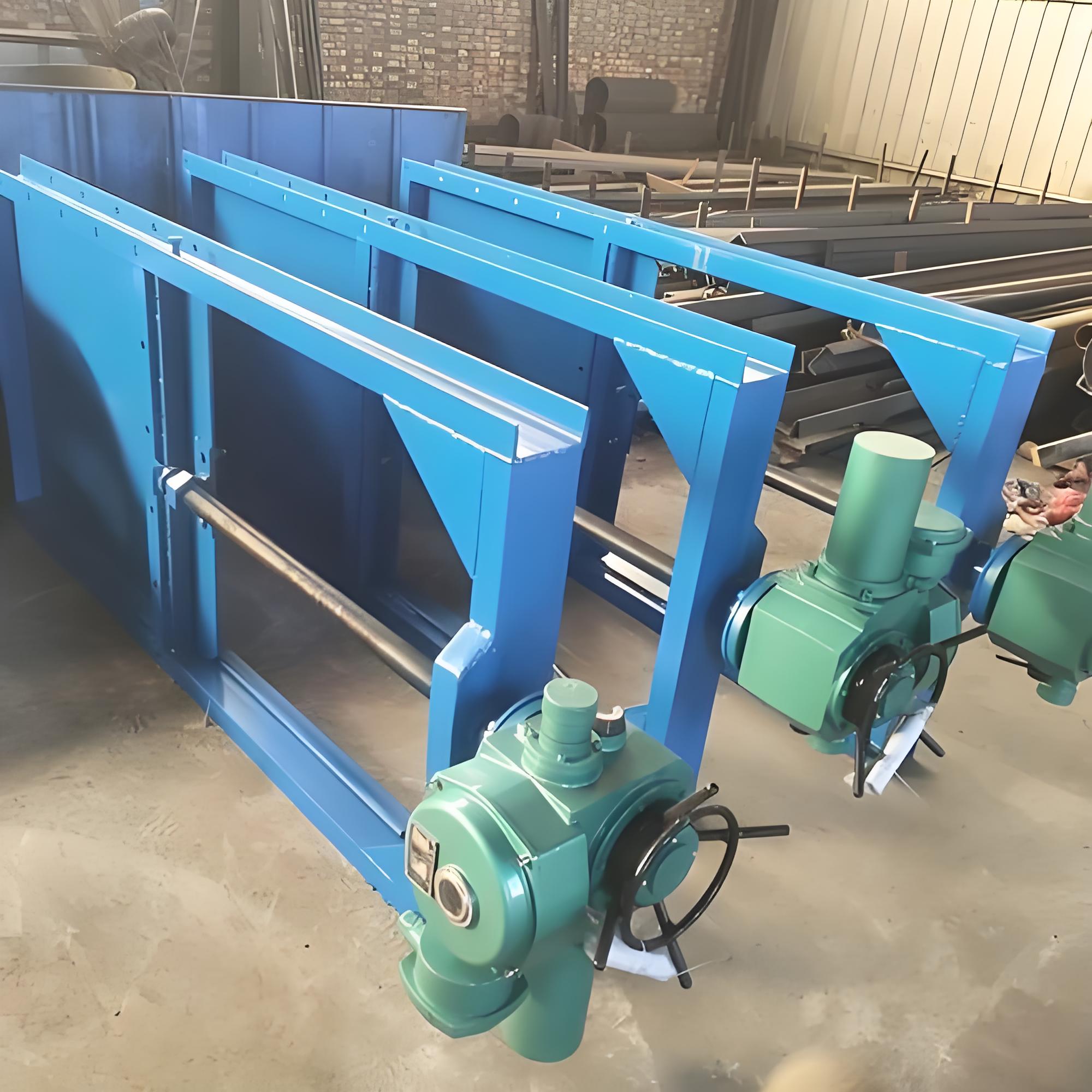

1. ‌方形插板阀‌：常用于通风除尘、烟气处理及固体物料输送系统。其结构多为框架式，适用于大口径低压工况，具备分流合流或流向切换功能。
2. ‌圆形插板阀（刀型闸阀）‌：常用于煤化工、石油化工及浆液介质管道。采用上装式结构，针对含杂质、高粘度介质设计，具有剪切力强、密封紧密的特点。

二、 核心技术参数详解

在技术文档或选型表中，以下参数是定义阀门性能的关键指标：

通径范围因结构形式而异，需根据管道实际流量确定：

• ‌圆形/刀型‌：常规覆盖 DN50 ~ DN1200。部分特殊定制型号可扩展至 DN15（小口径）或 DN1800（超大口径）。
• ‌方形‌：常见规格为 200×200mm 至 1000×1000mm，大型通风系统可达 3600mm 甚至更大（如 DN2800mm 以上）。

压力等级取决于介质特性与管道系统设计：

• ‌常规低压‌：PN1.0 MPa ~ PN1.6 MPa，适用于大多数水、气及浆液介质。
• ‌微压/常压‌：对于煤气、烟气等通风系统，压力通常较低，范围为 0.05 MPa ~ 0.25 MPa。
• ‌高压特殊型‌：部分钢制楔式结构可达 PN10.0 ~ PN20.0 MPa，但此类较少见于普通插板阀，多见于法兰闸阀。

材质与密封件决定了耐温极限：

• ‌常规范围‌：-10℃ ~ +200℃ 或 -29℃ ~ +300℃。
• ‌高温工况‌：针对锅炉出口或窑炉烟气，需耐受 230℃ ~ 300℃ 甚至更高温度，且要求快速升温不变形。此时需选用耐热不锈钢（如 316L）并配备散热片或延长杆。

• ‌液体/浆液‌：水、污水、纸浆、矿浆、泥浆等含纤维或颗粒介质。
• ‌气体‌：空气、烟气、煤气、有毒有害及易燃气体。
• ‌固体粉末‌：水泥、粉煤灰、粮食颗粒等干物料。

• ‌碳钢‌：WCB、Q235A，适用于无腐蚀性介质。
• ‌不锈钢‌：304、316、316L，适用于腐蚀性介质、食品级要求或高温烟气环境。
• ‌密封材料‌：分为硬密封（金属对金属，耐高温耐磨）和软密封（橡胶、聚四氟乙烯，密封性好但耐温有限）。

三、 尺寸标准与连接规范

电动插板阀的尺寸设计需严格遵循国家标准或行业规范，以确保安装兼容性。

• ‌通用标准‌：GB/T 9113、GB/T 9115、JB/T 79。
• ‌煤气专用‌：符合 GB 6222《工业企业煤气安全规程》及相关法兰标准。
• ‌安装孔距‌：需明确法兰外径、螺栓孔中心距及螺栓孔径（如 8-Φ12, 8-Φ14 等），确保与管道法兰匹配。

外形尺寸直接影响安装空间规划，典型数据如下：

• ‌200×200mm 规格‌：法兰连接尺寸约 256×256mm，整体高度约 820mm。
• ‌250×250mm 规格‌：法兰连接尺寸约 306×306mm，整体高度约 930mm。
• ‌300×300mm 规格‌：法兰连接尺寸约 356×356mm，整体高度约 1050mm。
• 注：具体长度（L）与高度（H）随制造商设计略有差异，超大口径需定制支架以克服自重影响。

• ‌电压‌：AC 380V、220V 或 DC 24V。
• ‌控制方式‌：开关型（远程开关量控制）、调节型（4-20mA 信号反馈）。
• ‌防护等级‌：通常要求 IP55 或 IP67，以适应户外或粉尘环境。
• ‌手动功能‌：必须配备手摇装置，以便在断电情况下进行紧急操作。

四、 选型与维护建议

1. ‌工况匹配‌：对于含颗粒介质，优先选择刀型闸阀结构，利用闸板刃口切断纤维；对于气体密封要求高的场合，应选择带有双向密封结构的插板阀。
2. ‌安装方向‌：阀门应垂直安装，闸板升降方向与地面垂直，确保管道轴线与阀门轴线对齐，偏差控制在 0.5mm 以内。
3. ‌日常维护‌：定期检查电动执行机构的润滑情况，清理闸板导轨处的积灰或结垢，确保密封面清洁。对于高温工况，需检查散热部件是否有效工作。

综上所述，电动插板阀的选型需综合考量通径、压力、温度、介质特性及安装空间。准确的技术参数描述与规范的尺寸标准，是确保系统安全稳定运行的基础。在实际工程应用中，建议依据具体工况图纸与制造商进行详细技术确认。
