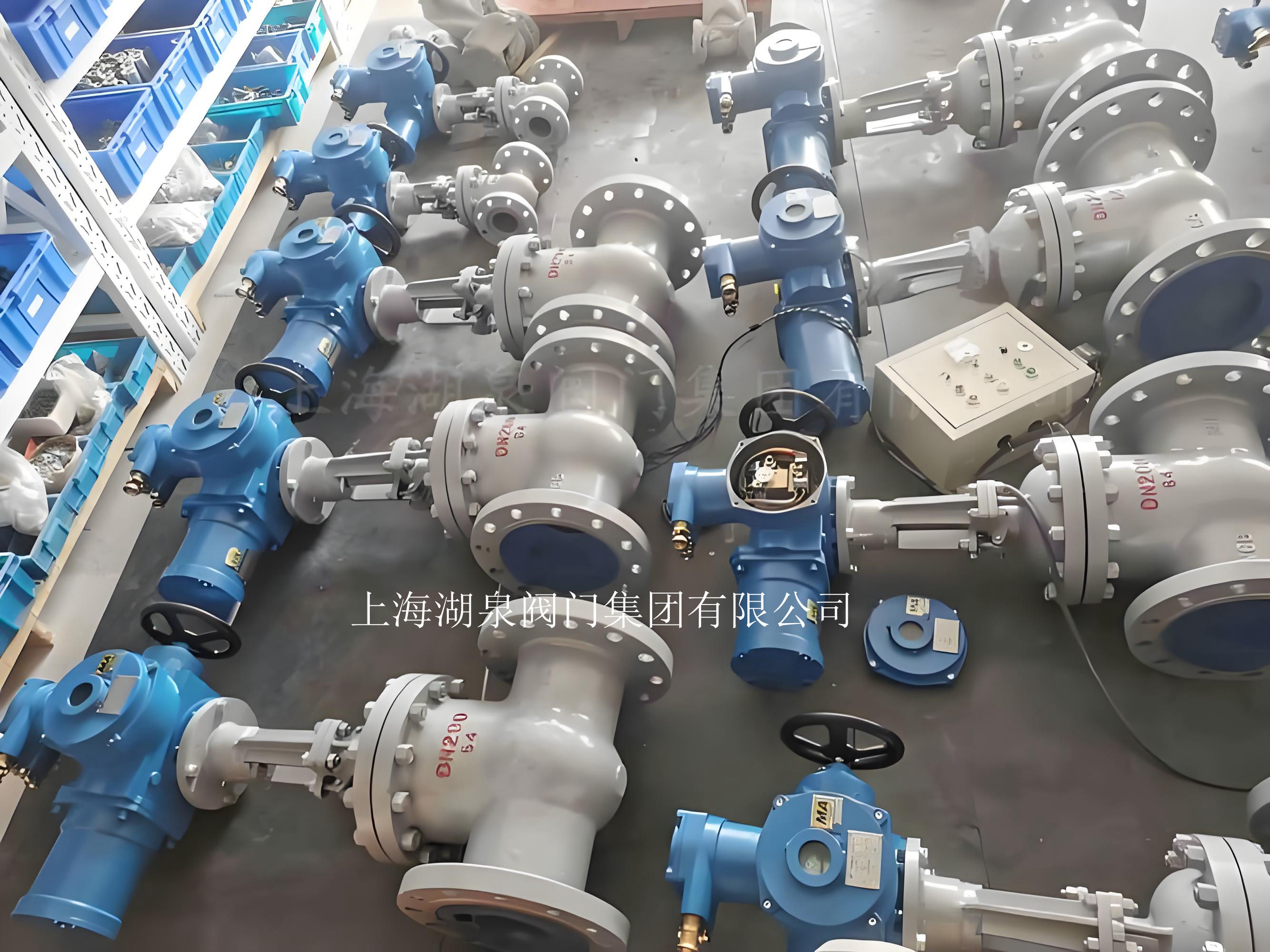

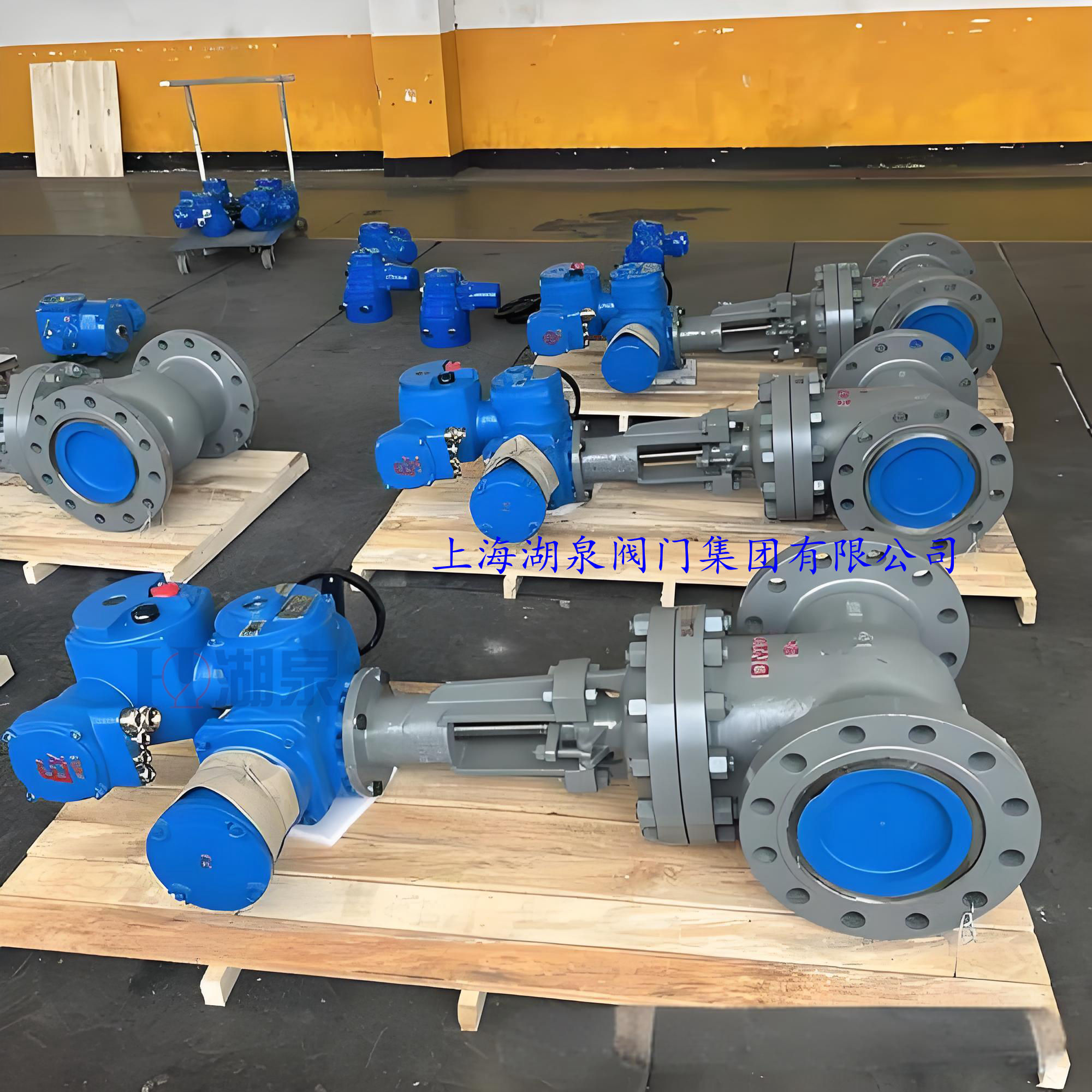

煤矿井下防爆电动闸阀,矿井排水系统防爆阀门
[ 2026-07-28 ]
随着煤矿智能化建设的深入推进，井下流体控制设备的安全性与自动化水平成为保障安全生产的关键。矿用防爆电动闸阀作为矿井排水系统及各类管路的核心执行元件，其技术性能直接关系到矿井的防洪安全与生产效率。本文从防爆原理、结构特性、智能控制及应用规范四个维度，对煤矿井下防爆电动闸阀及排水系统专用阀门进行深度技术解析。
一、 核心防爆技术与安全认证
煤矿井下存在瓦斯（甲烷）和煤尘等爆炸性危险物质，因此阀门的电气部分必须具备严格的防爆性能。
防爆型式与原理
隔爆型（Exd）：这是矿用电动闸阀最常见的防爆形式。其外壳采用高强度合金材料精密加工，接合面间隙严格控制在0.15mm以内。当内部电气元件产生电弧或火花引发爆炸时，隔爆外壳能承受内部爆炸压力并阻断火焰向外部易燃易爆环境传播。常见防爆等级为ExdⅠ（煤矿用）或ExdⅡBT4/CT4。
本安型（Exi）：部分先进阀门采用本质安全技术，通过限制电路中的电压、电流、电容和电感能量，确保在正常或故障状态下产生的电火花或热效应不足以点燃爆炸性混合物。这种方式无需厚重的隔爆外壳，更适合轻量化设计。
强制性安全认证（MA标志）
所有下井使用的防爆电动闸阀必须取得“煤矿矿用产品安全标志”（MA认证）。该认证是产品进入煤矿市场的法定准入凭证，表明产品已通过国家权威机构在防爆、防尘、电气安全及机械强度等方面的严格测试。无MA标志的产品严禁在井下使用。
二、 针对矿井排水工况的结构优化
矿井排水系统具有水质复杂、压力波动大、连续运行时间长等特点，普通工业阀门难以适应，需进行专项结构优化。
耐腐蚀与耐磨材质
阀体与阀板：通常采用球墨铸铁、铸钢或不锈钢（如304、316L）。针对井下酸性或高矿物质水质，关键接触面常进行等离子喷焊钴铬钨硬质合金处理，或采用PTFE复合涂层，以增强抗腐蚀和抗擦伤能力。
密封结构：多采用压力自紧式密封或金属硬密封+PTFE辅助密封结构。这种设计利用介质压力增强密封比压，确保在高压差工况下泄漏率极低（可达≤1×10⁻⁸MPa·m³/s），有效防止因内漏导致的排水效率下降。
驱动机构与防护等级
防爆电机与减速箱：配备专用防爆电机，集成高比率蜗轮蜗杆减速机构，提供大扭矩输出，确保阀门在高压下能平稳启闭。
高防护等级：执行机构外壳防护等级通常达到IP67或IP68，防止井下淋水、粉尘进入电气腔体，避免短路故障。
手动应急功能：具备手/电动切换机构。在断电或控制系统故障时，可通过手轮进行紧急操作，确保排水系统在极端情况下的可控性。
三、 智能化控制与系统集成
现代矿用防爆电动闸阀已不再是单一的机械截断装置，而是融入矿山自动化网络的智能节点。
远程监控与自动化
阀门内置高精度位移传感器和扭矩传感器，支持4-20mA模拟量信号、RS485/Modbus通讯协议。可无缝接入井下PLC控制系统或DCS系统，实现远程启闭、开度调节及状态实时反馈。
智能诊断与保护
过载保护：当阀门遇到异物卡阻或扭矩过大时，电子扭矩保护开关会自动切断电源并报警，防止电机烧毁或机械部件损坏。
故障自诊断：系统可实时监测电机温度、电池电量及信号完整性，提前预警潜在故障，减少非计划停机时间。
排水系统联动
在中央水泵房自动化系统中，防爆电动闸阀可与水位传感器、水泵启停逻辑联动。例如，当吸水井水位达到设定值时，系统自动开启对应配水闸阀并启动水泵；水位降低后自动关闭阀门并停泵，实现“无人值守”的全自动化排水作业。
四、 安装维护与技术选型建议
选型要点
参数匹配：根据排水管路的公称压力（PN）、通径（DN）及介质温度选择合适型号。常见排水闸阀压力等级为PN1.0~PN2.5 MPa，通径从DN200至DN1200不等。
环境适配：确认井下瓦斯等级及粉尘浓度，选择对应防爆等级的产品。对于高腐蚀性水质，应优先选择不锈钢材质或特殊防腐涂层版本。
安装规范
方向与位置：阀体箭头应与介质流向一致。电动执行机构宜安装在上方或侧方，避免直接承受管道重力或受到淋水直射。
支撑固定：大口径阀门需设置独立支架，防止管道振动传递至阀体，影响密封性能。
电气接线：严格按照防爆要求引入电缆，使用合格的防爆挠性连接管，确保接地电阻符合标准（通常<10Ω），防止静电积聚。
维护保养
定期检查防爆面完好性，清除表面煤尘与油污。
每月对传动机构加注润滑脂，检查填料密封是否有泄漏。
定期测试手动切换功能及远程信号响应速度，确保应急状态下设备可靠动作。
