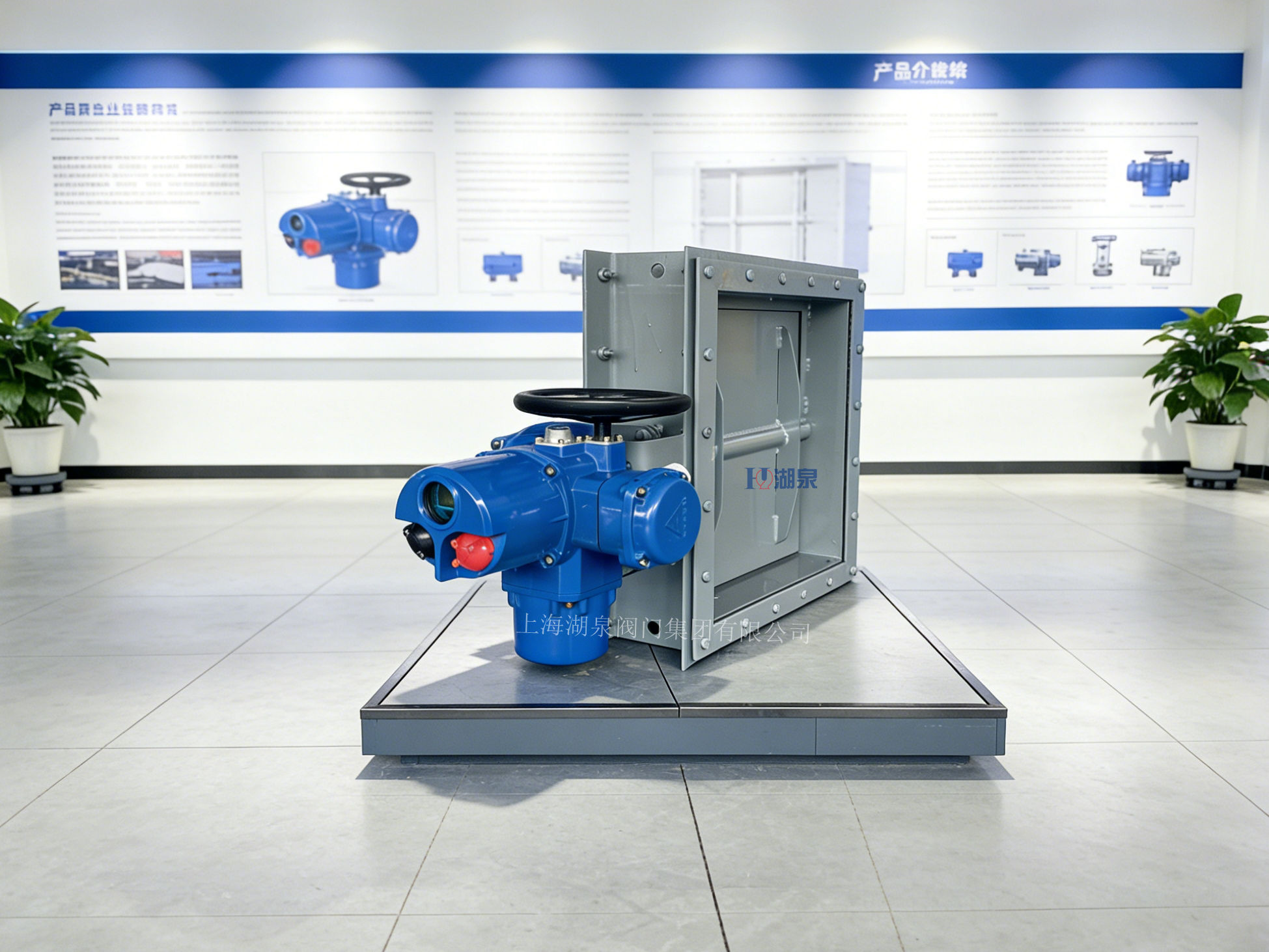

1. 产品概述

600×600电动闸板阀，又称方形电动插板门或电动刀型闸阀，是一种专为粉状、颗粒状及小块状物料设计的流量控制与切断设备。该阀门采用方形法兰连接结构，公称通径为600mm×600mm，通过多回转式电动执行机构驱动闸板进行垂直或水平往复运动，实现介质的快速切断或流量调节。其设计紧凑、启闭灵活，特别适用于对密封性要求较高且需频繁操作的工业管道系统。

2. 主要技术参数

• ‌公称通径‌：600mm × 600mm
• ‌连接形式‌：方形法兰连接
• ‌法兰标准‌：符合 GB/T9113、JB/T79 等国家标准
• ‌适用温度‌：-10℃ ~ +200℃（部分高温定制型号可达+325℃）
• ‌主体材料‌：
  • 碳钢：Q235A、WCB
  • 不锈钢：304、316、304L、316L
• ‌密封型式‌：硬密封、软密封（可根据介质特性选择）
• ‌驱动方式‌：电动（配备防爆或非防爆电机，电压通常为 AC220V/380V 或 DC24V）
• ‌控制方式‌：开关量控制（全开/全关），可选配行程开关、电磁阀等附件实现自动化控制

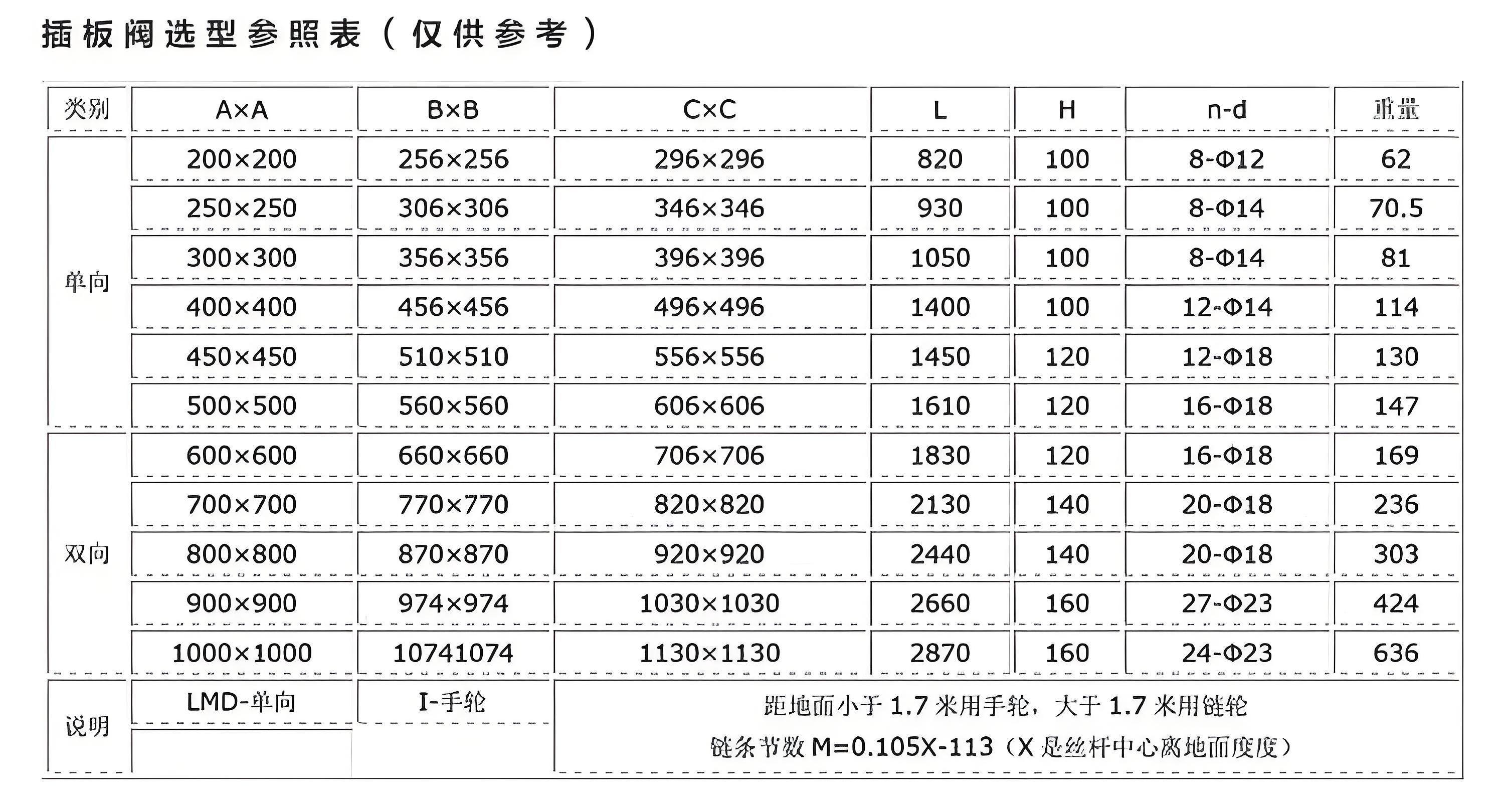

• ‌外形尺寸参考‌（具体以厂家图纸为准）：
  • A×A（法兰外径）：约 660mm × 660mm
  • B×B（安装孔中心距）：约 706mm × 706mm
  • H（高度）：约 1830mm
  • L（长度/厚度）：约 120mm
  • 重量：约 169kg

3. 结构特点

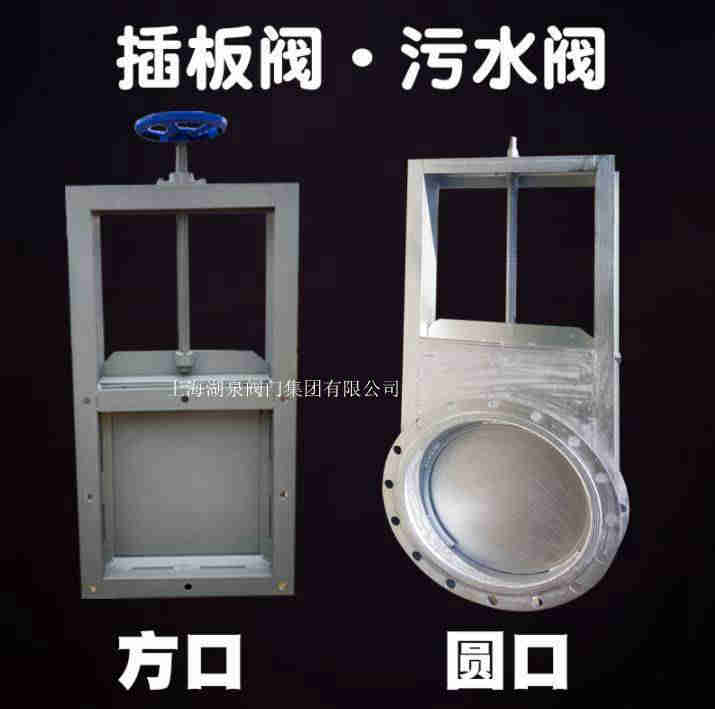

1. ‌方形结构设计‌：相比圆形阀门，方形接口更便于与除尘设备、料仓、溜管等方形接口直接对接，减少过渡件，降低泄漏风险。
2. ‌刀型闸板‌：闸板底部呈刀刃状或平面状，具有剪切功能，能有效切断纤维、浆液或粘稠物料，防止卡阻。
3. ‌防尘保护‌：丝杆及传动螺母通常配有软防护罩或密封结构，有效隔绝外界粉尘进入传动部位，延长使用寿命，确保在恶劣工况下运行稳定。
4. ‌轻量化与高强度‌：采用优质碳素钢或不锈钢制造，结构简洁，重量轻，强度高，安装维护方便。
5. ‌无卡阻设计‌：内部流道平整，物料通过性好，不易积料，特别适合流动性较差的粉体物料。

4. 工作原理

电动闸板阀由电动执行器、支架、阀体、闸板、丝杆、螺母等核心部件组成。工作时，电动装置输出扭矩，通过丝杆旋转转化为直线运动，带动闸板沿导轨做上下或前后往复运动。当闸板完全落下时，切断物料流动；当闸板升起时，物料通道打开。通过控制闸板的开启高度，可实现对物料流量的粗略调节，但主要功能仍为全开或全关的快速切断。

5. 应用领域

该阀门广泛应用于以下行业的粉尘物料输送系统中：

• ‌电力行业‌：燃煤电厂输灰系统、除灰管道。
• ‌建材行业‌：水泥厂生料、熟料、矿粉输送。
• ‌冶金矿山‌：铁矿粉、煤粉、矿石颗粒的流量控制。
• ‌化工行业‌：塑料颗粒、化肥、化工原料的输送与切断。
• ‌粮食加工‌：面粉、谷物、饲料的仓储进出口控制。
• ‌环保工程‌：除尘器卸灰、烟气脱硫脱硝系统中的粉体处理。

6. 选型与使用注意事项

1. ‌介质适应性‌：适用于直径≤50mm的固体颗粒、粉料及晶粒料。对于高粘度、易结块或含有大块杂物的介质，建议选用带冲洗口或特殊结构的型号。
2. ‌密封选择‌：常温干燥粉体可选用硬密封；若介质含有湿气或要求更高密封等级，建议选用软密封（如橡胶、聚四氟乙烯等）。
3. ‌安装方向‌：虽然多数插板阀安装角度不受限制，但建议尽量垂直安装，以避免物料在阀腔内堆积影响闸板动作。若水平安装，需确保阀体下方有足够支撑。
4. ‌定期维护‌：定期检查电动执行机构的工作状态，清理丝杆上的积尘并加注润滑脂，检查密封面磨损情况，及时更换损坏的密封件。
5. ‌避免节流长期使用‌：尽管可调节开度，但长期处于半开状态可能导致密封面冲刷磨损加剧，建议主要用于切断用途，如需精确计量，应配合其他计量设备使用。

7. 总结

600×600电动闸板阀凭借其方形法兰连接的便捷性、电动驱动的自动化优势以及优异的切断性能，成为现代工业粉体输送系统中不可或缺的关键设备。正确选型与维护可显著提升生产线的自动化水平与运行效率。
