工业用电动插板阀（DN50-DN1200）技术选型与材质应用指南

在工业自动化管道系统中，电动插板阀（又称电动刀闸阀）因其全通径、无滞留、启闭力矩小等特性，成为粉体、浆料、颗粒及腐蚀性介质输送的关键控制元件。针对DN50至DN1200的大口径覆盖范围，以及碳钢与不锈钢材质的差异化应用，科学的技术文章撰写需围绕工况适配性、核心参数解析、材质选择矩阵及智能控制四大维度展开。



一、 产品定义与应用场景定位

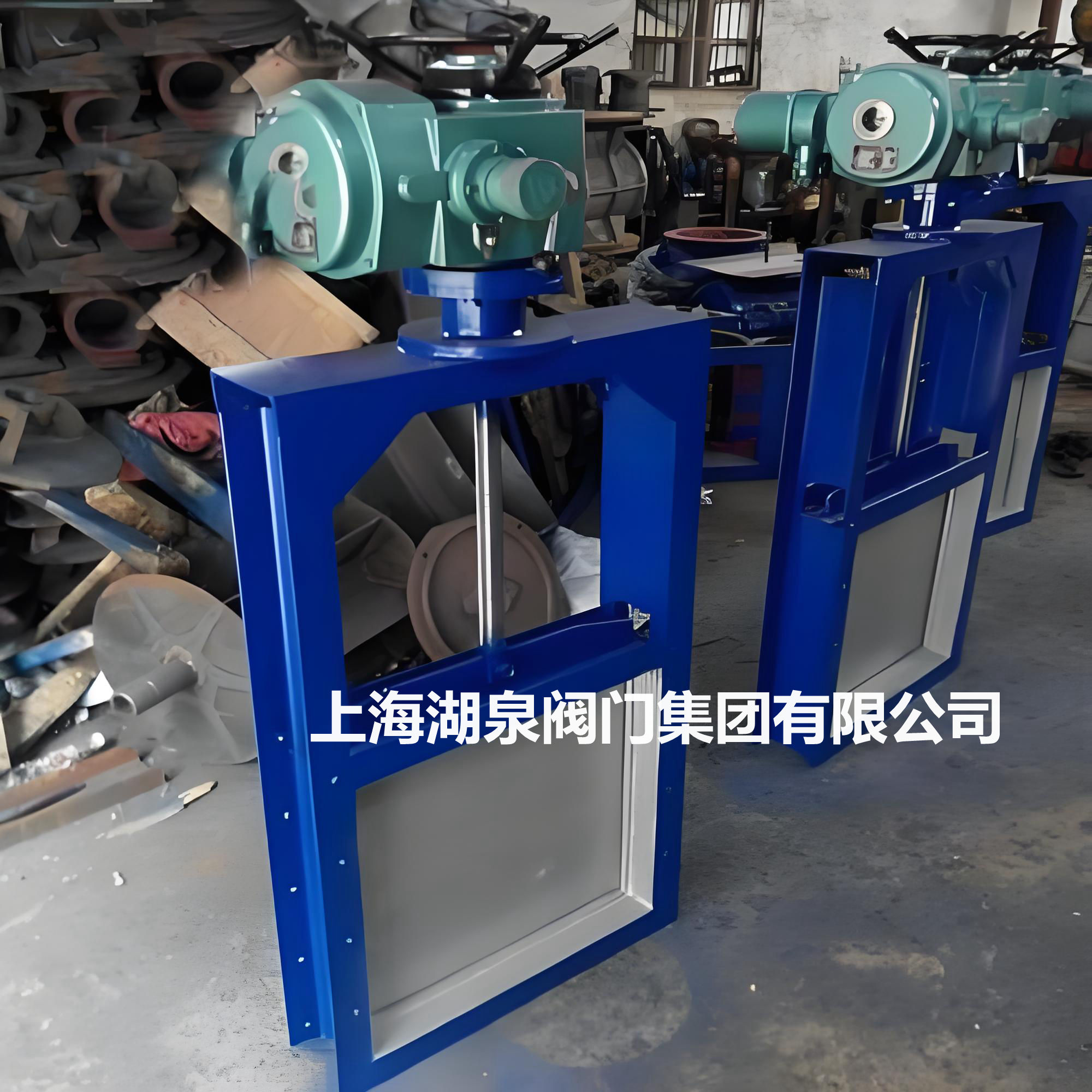

电动插板阀主要适用于切断或接通管路中的介质，特别擅长处理含有纤维、固体颗粒、高含固率浆料等易堵塞介质。其核心价值在于“防卡堵”与“零泄漏”。

• ‌常规工况‌：清水、污水、弱腐蚀介质，常选用碳钢阀体配合橡胶密封。
• ‌严苛工况‌：强酸强碱、含氟介质（如锂电化工）、高温烟气、深冷环境，需采用不锈钢、特种合金及硬密封结构 ‌‌。
• ‌行业分布‌：广泛应用于电力、冶金、矿山、建材、化工、水处理及食品医药等领域 ‌‌。

二、 核心技术参数体系

撰写技术文章时，需明确以下关键性能指标，以体现产品的专业度与合规性。

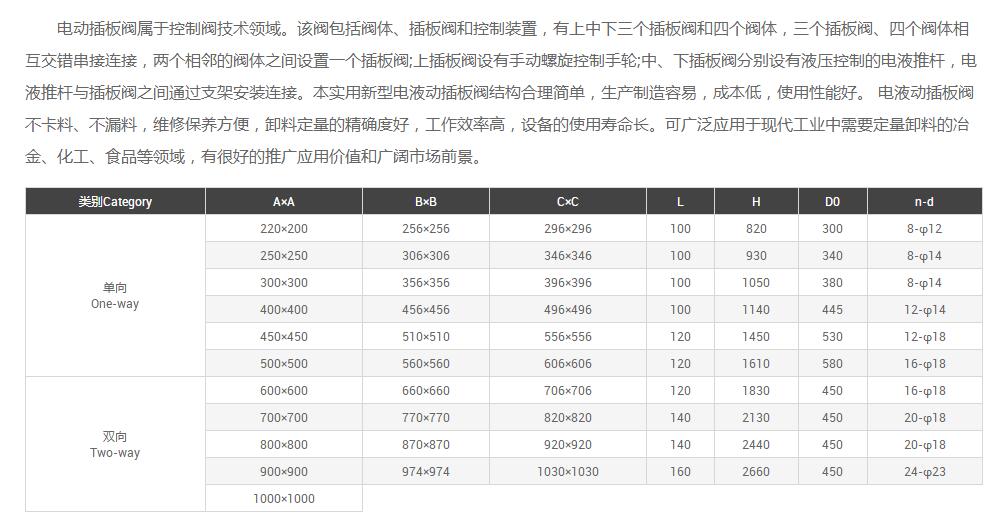

1. 通径与压力等级

• ‌公称通径（DN）‌：覆盖DN50~DN1200全通径范围。对于方形风道或特殊工况，需通过等效直径公式校核流量匹配性 ‌‌。
• ‌压力等级‌：适配PN6~PN64常规压力区间，高压工况可定制至PN160甚至更高，满足石化、氢能等高压需求 ‌‌。选型原则建议工作压力乘以1.25倍安全系数 ‌‌。

2. 温度适应性

• ‌超低温‌：-196℃深冷工况，需采用长颈阀杆与深冷补偿结构，确保低温冲击功不低于31J ‌‌。
• ‌常温至中温‌：-20℃~180℃适用软密封；180℃~425℃需切换为金属硬密封或柔性石墨 ‌‌。
• ‌高温极限‌：最高耐受温度可达650℃，需选用铬钼钢或镍基合金材质 ‌‌。

3. 密封性能

• ‌泄漏等级‌：高端产品需达到VI级零泄漏标准，特别是针对有毒、易燃易爆及高纯介质 ‌‌。
• ‌密封形式‌：
  • ‌软密封‌：PTFE、橡胶，适用于低压低温，密封性好但耐温耐压有限。
  • ‌硬密封‌：金属对金属，适用于高温高压，耐磨损，寿命更长 ‌‌。
  • ‌特殊涂层‌：阀芯表面可采用超音速火焰喷涂碳化钨，硬度HV1000~1200，耐磨损量低 ‌‌。

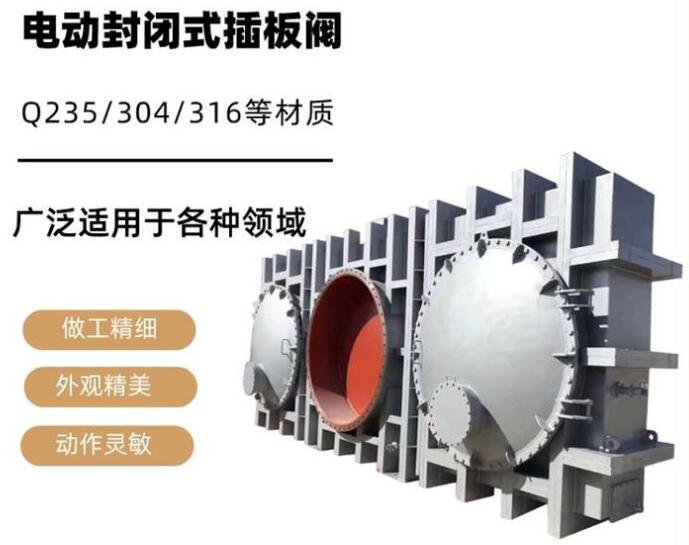

三、 材质选择矩阵：碳钢 vs 不锈钢

材质选型是决定阀门寿命与安全性的核心，需根据介质化学性质、温度及成本预算进行精准匹配。

‌选材避坑指南‌：

• 含颗粒介质且硬度高时，闸板需进行碳化钨喷涂或硬质合金堆焊，防止冲刷磨损 ‌‌。
• 高压氢介质需匹配经过“纳米晶+氢陷阱+晶界强化”处理的专用合金，防止氢脆断裂 ‌‌。
• 食品医药行业需选用电解抛光处理材质，表面粗糙度Ra≤0.8μm，避免残留污染 ‌‌。

四、 结构设计优化与创新

现代电动插板阀在结构设计上致力于解决传统阀门的痛点，如卡阻、泄漏和维护困难。

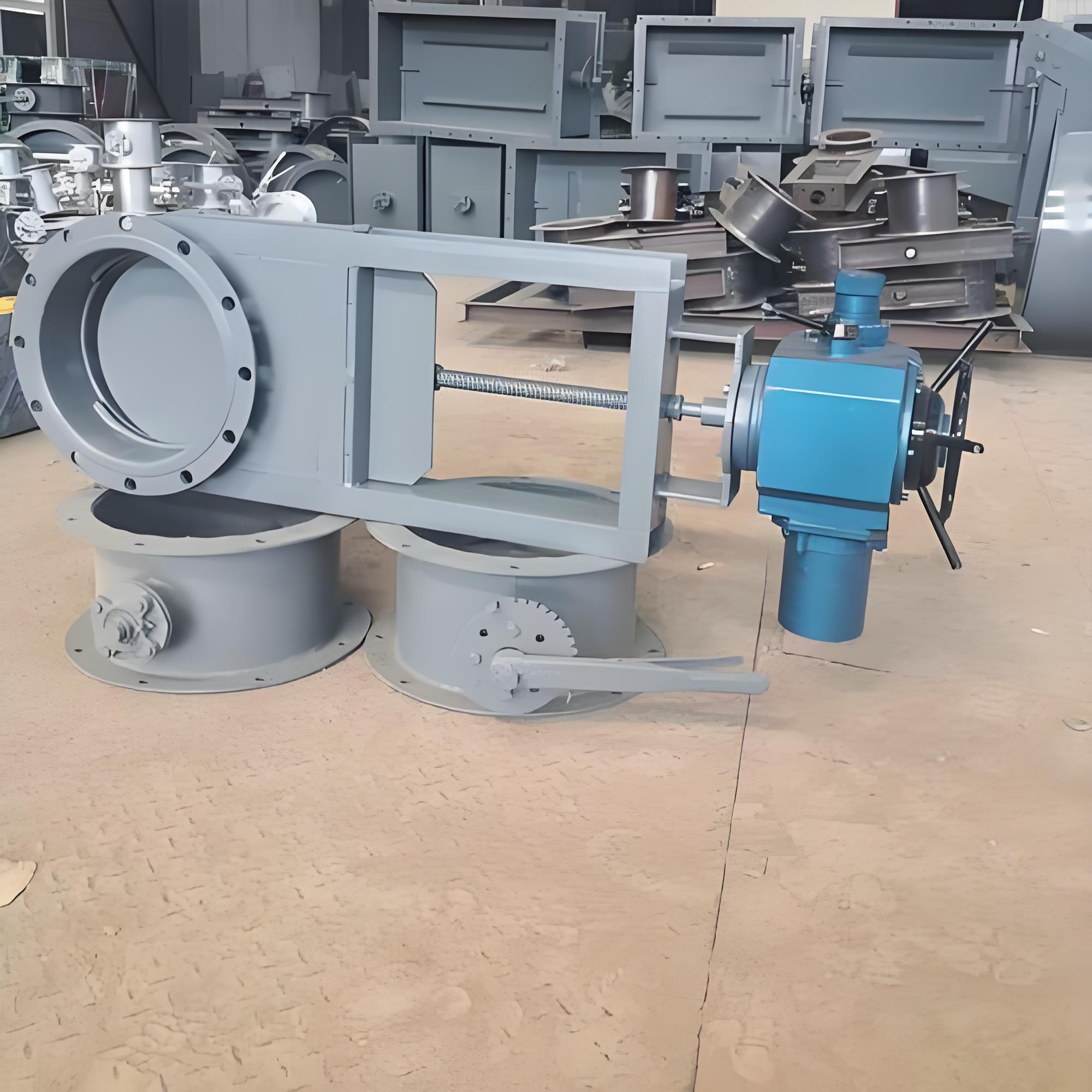

1. ‌全通径无凹槽设计‌：流道与管道内径一致，消除积料死角，特别适合粉体、浆料输送，有效防止卡堵 ‌‌。

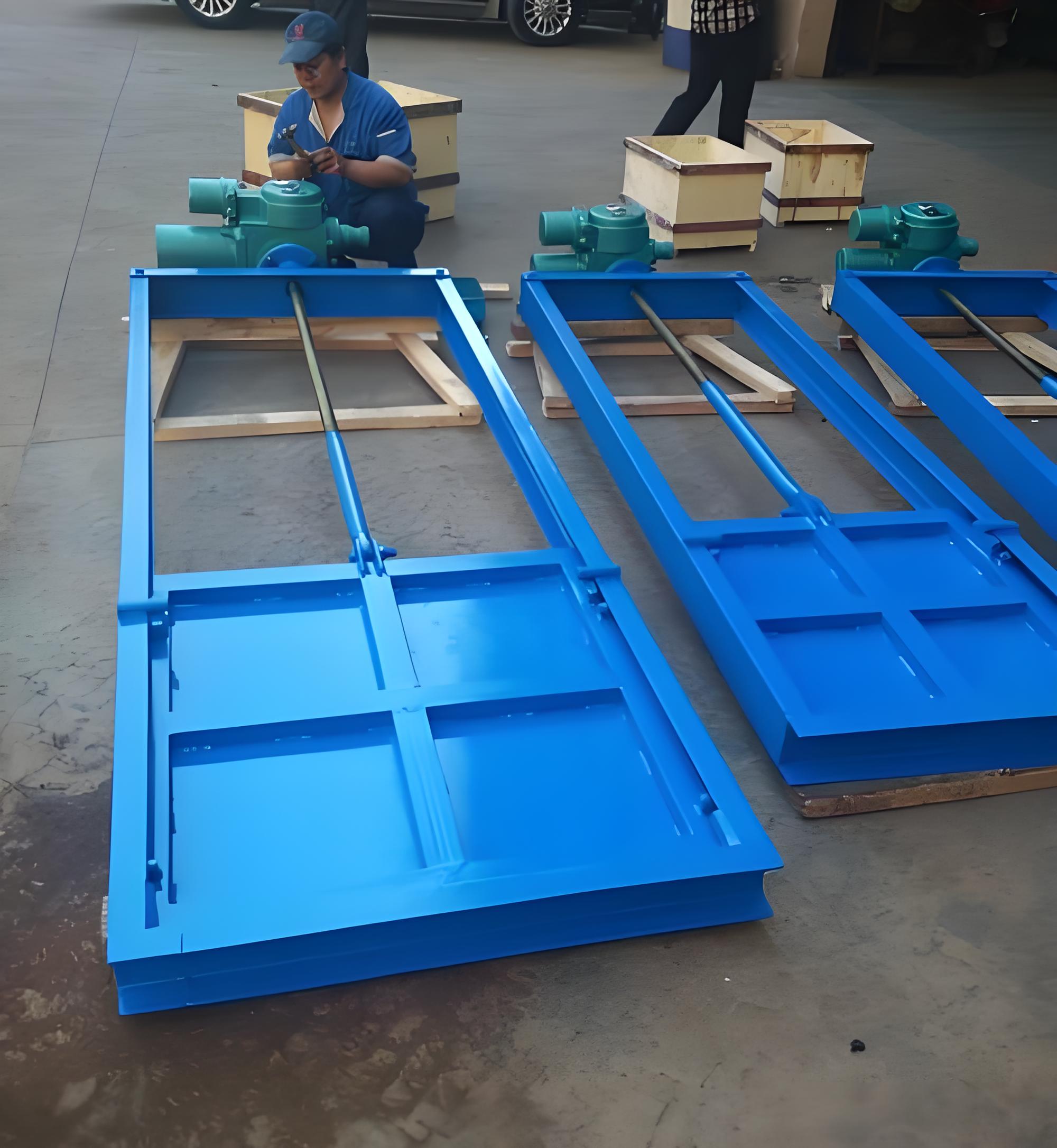

2. ‌刀刃形闸板‌：具备切割功能，可切断介质中的纤维、杂质，避免缠绕导致的卡死现象，常用于污水处理和造纸行业 ‌‌。
3. ‌双向承压平衡结构‌：突破传统单向密封限制，实现正反双向密封性能一致，最高双向承压可达50MPa ‌‌。
4. ‌模块化快拆结构‌：执行机构与阀体采用快装连接，维修时间大幅缩短，支持在线检修，降低停机成本 ‌‌。
5. ‌连接方式多样化‌：提供对夹式（体积小、成本低）、法兰式（密封性强、适合高压）、凸耳式（便于检修）等多种连接标准，适配ANSI、PN、JIS等国际规范 ‌‌。

五、 电动执行器与智能控制

随着工业4.0的发展，电动插板阀的执行器不再仅仅是动力源，更是智能控制的终端。

• ‌基本配置‌：支持开关型与调节型（PID精准调节，开度精度0.1%），适应不同控制需求 ‌‌。
• ‌智能功能‌：
  • ‌AI健康监测‌：内置微处理器，实时监测扭矩、温度、振动，实现故障预警 ‌‌。
  • ‌自适应控制‌：根据管道压力波动自动调整输出，保持最佳运行状态 ‌‌。
  • ‌通讯协议‌：支持Modbus、Profibus等主流工业总线，轻松接入DCS/PLC系统 ‌‌。
• ‌防护等级‌：执行器需具备防爆认证（针对易燃易爆环境）及高等级防水防尘能力（IP67/IP68） ‌‌。

六、 选型实战指南

为避免选型失误导致的生产事故，建议遵循“介质→温压→结构→密封→材质→执行器”的逐级筛选逻辑 ‌‌。

1. ‌明确介质特性‌：首先确定介质是否含固、含纤维、腐蚀性如何。高含固率（>20%）优先选用全通径刀型结构 ‌‌。
2. ‌核定温压参数‌：结合工作温度与压力，划定材质与密封形式范围。极端工况需定制 ‌‌。
3. ‌计算通径流量‌：依据流量公式 $Q = A \cdot v$Q=A⋅v 计算所需通径，确保流速在合理范围（液体≤3m/s，气体≤20m/s），避免压降超标或成本浪费 ‌‌。
4. ‌确认安装与维护条件‌：根据空间限制选择对夹或法兰连接，考虑是否需要在线维护功能 ‌‌。
5. ‌匹配执行器功率‌：根据阀门扭矩要求选择合适功率的执行器，预留安全余量 ‌‌。

结语

工业用电动插板阀的技术选型是一项系统工程，涉及材料学、流体力学及自动化控制等多学科知识。从DN50的小口径精密控制到DN1200的大口径流量截断，从普通碳钢的经济实用到特种合金的工况适配，唯有深入理解工况痛点，结合标准化的技术参数与定制化的解决方案，才能实现管道系统的安全、高效与长寿命运行。企业在撰写相关技术文档时，应突出产品的定制化能力、智能控制优势及严苛的质量测试标准，以建立市场信任 ‌‌。
