Z45X-16Q DN100 PN16 QT450暗杆软密封闸阀技术解析与应用指南

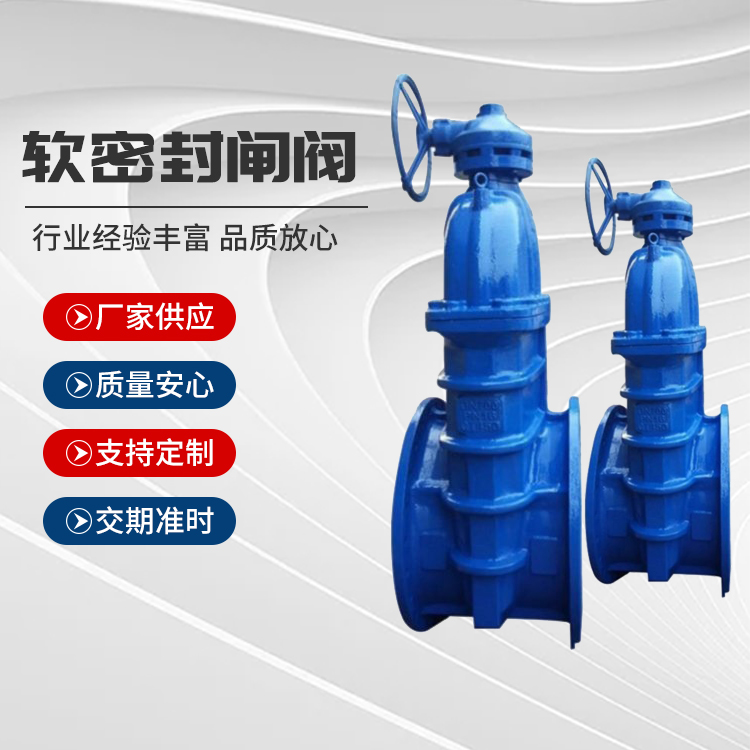

一、 型号解析与产品概述

Z45X-16Q DN100 PN16 QT450暗杆软密封闸阀是现代流体管道系统中广泛采用的截断与控制装置。型号命名严格遵循国家阀门行业标准：Z代表闸阀，4代表法兰连接，5代表暗杆楔式单闸板结构，X代表橡胶软密封面，16代表公称压力为1.6MPa，Q代表阀体材质为球墨铸铁。DN100明确公称通径为100毫米，PN16对应压力等级，QT450指代阀体采用抗拉强度不低于450MPa的球墨铸铁材料。该阀门通过弹性座封技术替代传统金属硬密封，有效解决了常规闸阀易泄漏、易锈蚀及操作力矩大的技术瓶颈，适用于对密封可靠性与空间利用率要求较高的工业及市政管网系统‌‌。




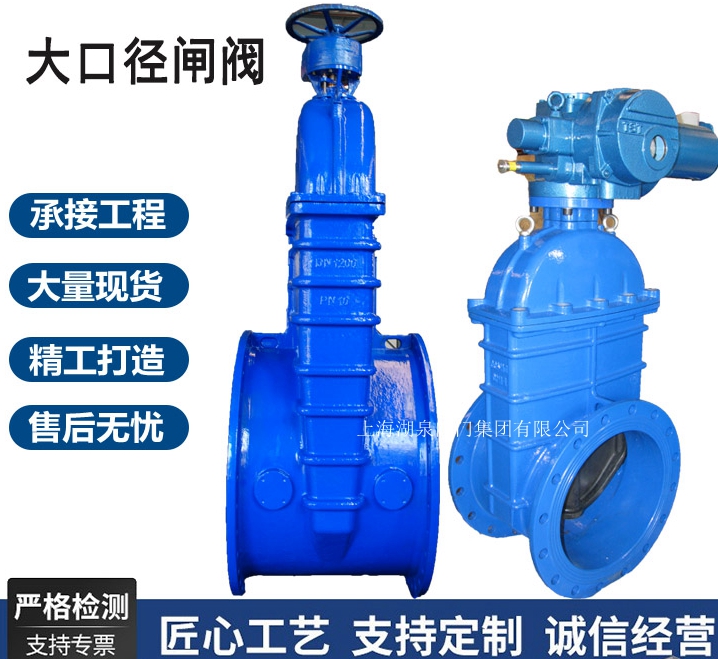

二、 核心结构与工作原理

该阀门采用暗杆（内螺纹）结构设计，阀杆螺母集成于闸板内部。启闭过程中，手轮或电动执行机构驱动阀杆旋转，通过梯形螺纹副将旋转运动转化为闸板的垂直直线运动，从而实现流道的接通或截断。暗杆结构使阀杆在启闭时仅作旋转运动而不产生轴向升降，大幅节约了阀门上方的安装与维护空间‌‌。

软密封核心依赖于闸板的整体包覆工艺。闸板骨架采用QT450球墨铸铁铸造，外部通过高温硫化工艺整体包覆三元乙丙（EPDM）或丁腈（NBR）高性能橡胶。阀门关闭时，橡胶密封面在介质压力与机械推力作用下产生弹性变形，紧密贴合阀座，实现零泄漏密封。阀座底部采用全流域直通式平底设计，流道与管道内径基本一致，彻底消除传统闸阀的滞流凹腔，防止杂物淤积与二次污染‌‌。

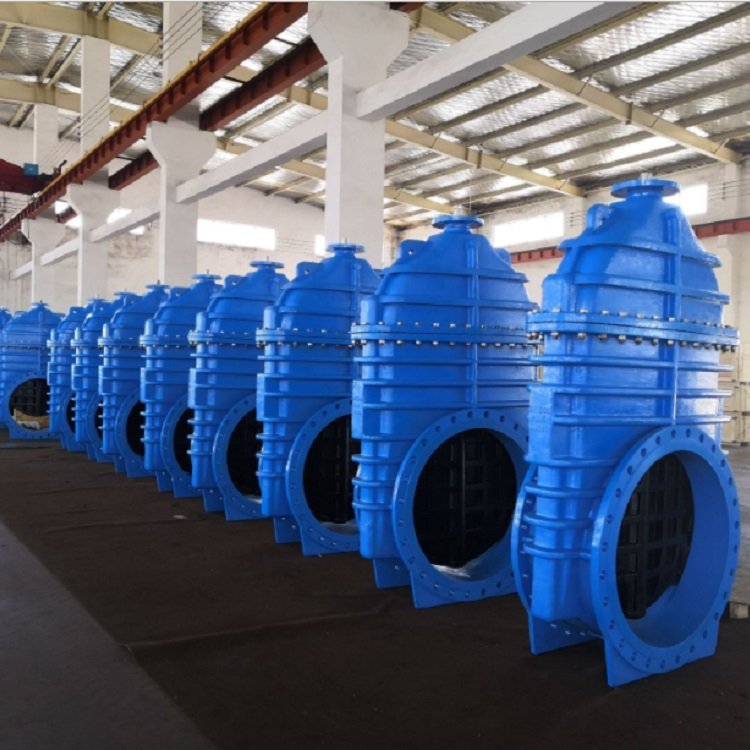

三、 关键技术参数与材质规范（聚焦DN100/PN16/QT450）

针对DN100 PN16规格，该阀门的核心技术参数与材料配置如下：

• ‌公称通径‌：DN100，结构长度符合GB/T 12221标准，常规长度为229mm。
• ‌压力等级‌：PN16（1.6MPa），壳体强度试验压力为2.4MPa，密封试验压力为1.76MPa。
• ‌工作温度‌：0℃～80℃（部分特种橡胶配置可耐受至120℃）。
• ‌适用介质‌：清水、污水、油品、气体及弱腐蚀性流体。
• ‌材质配置‌：
  • 阀体/阀盖：QT450球墨铸铁，具备高强度、高韧性及优异的抗冲击性能。
  • 闸板：QT450金属骨架整体包覆食品级/工业级橡胶，结合强度符合DVGW标准，抗挤压剥离。
  • 阀杆：不锈钢材质，耐腐蚀且机械强度高。
  • 密封组件：阀杆采用“内3外2”共五道O型圈密封结构，配合止推轴承（锡青铜），显著降低启闭摩擦阻力。
  • 防腐涂层：阀体内外表面采用静电喷涂无毒环氧树脂粉末，涂层均匀致密，完全隔绝介质与金属基体的接触，满足饮用水卫生标准‌‌。

四、 核心性能优势

1. ‌高可靠性密封‌：橡胶包覆闸板利用弹性变形补偿制造公差与管道应力，彻底克服金属密封面易磨损、易泄漏的缺陷，实现双向零泄漏。
2. ‌极低流阻系数‌：直通式平底流道设计使流体通过时几乎无阻力变化，等同于直管段，有效降低系统能耗，避免沉淀物堆积。
3. ‌操作轻便灵活‌：暗杆结构结合多道O型圈密封与低摩擦轴承设计，大幅减小操作力矩，支持手动、电动、气动及齿轮传动等多种驱动方式。
4. ‌维护便捷性‌：特殊轴封结构设计支持阀门在全开状态下在线不停水更换密封圈；平底流道免除了定期清淤维护需求。
5. ‌长效防腐寿命‌：QT450球墨铸铁基材配合环氧树脂涂装与不锈钢内件，使阀门在潮湿、地下直埋或腐蚀性环境中具备长达数十年的使用寿命‌‌。

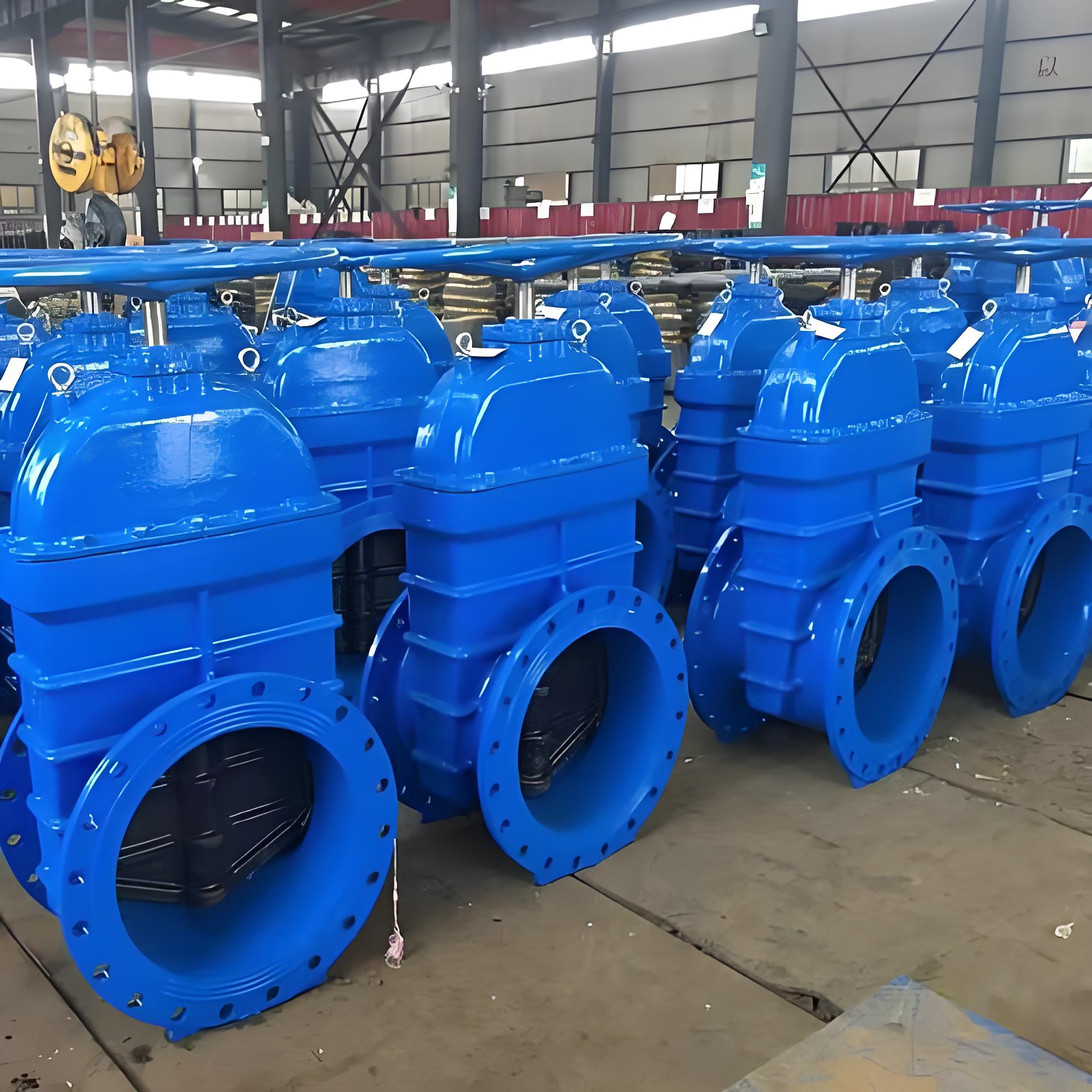

五、 典型应用场景

Z45X-16Q DN100暗杆软密封闸阀凭借其紧凑结构与优异密封性能，广泛部署于以下系统：

• ‌市政给排水与消防系统‌：城市供水管网、污水处理厂、消防主管道截断与流量调节。
• ‌建筑与暖通工程‌：高层建筑供水、中央空调水系统、热水循环管路。
• ‌工业流体控制‌：石油化工、食品医药、轻纺冶金、能源电力等领域的工艺管线。
• ‌地下管网与阀门井‌：暗杆设计特别适合空间受限的地下直埋、阀门井或隧道管廊安装，无需预留阀杆升降空间‌‌。

六、 安装运维与技术标准

‌安装规范‌：

• 安装前需核对法兰尺寸（GB/T 9113）、螺栓孔距及密封面形式，确保与管道系统匹配。
• 阀门可水平或垂直安装，建议按阀体箭头指示方向安装（软密封闸阀通常无严格流向限制，但按箭头安装可优化密封面受力）。
• 暗杆阀门安装后需确保顶部防尘罩完好，防止泥沙、雨水侵入阀杆螺纹副。
• 若配置电动执行机构，需严格对中并调试限位开关与扭矩保护参数。

‌运维要点‌：

• 定期（建议每季度）进行全开全关操作，防止橡胶密封面长期静止粘连或阀杆螺纹卡阻。
• 检查阀杆顶部O型圈及防尘罩状态，发现老化及时更换。
• 阀门长期停用后重新启用时，应先微开检查密封面状态，再逐步全开。

‌执行标准‌：
设计制造遵循CJ/T 216-2005与JB/T 6376-2005；结构长度执行GB/T 12221-2005；法兰连接执行GB/T 9113；压力试验与检验执行GB/T 13927-2008。产品整体性能满足饮用水卫生安全要求及工业流体控制规范‌‌。

结语

Z45X-16Q DN100 PN16 QT450暗杆软密封闸阀通过材料科学、结构优化与密封工艺的深度整合，实现了流体截断装置的高可靠性、低维护成本与空间友好性。其在市政基建、工业管网及环保水处理领域的规模化应用，充分验证了弹性座封暗杆闸阀在现代流体工程中的技术与经济价值。合理选型、规范安装与科学运维，将发挥该阀门的系统效能与使用寿命。
