法兰式与对夹式DN80蝶阀型号结构尺寸及安装技术规范
[ 2026-05-15 ]
根据当前公开资料，法兰式与对夹式 DN80 蝶阀 的结构尺寸及安装技术规范如下：
一、结构尺寸对比（DN80）
| 类型 | 结构长度 L (mm) | 法兰外径 D (mm) | 螺栓孔数/直径 (φd×z) | 法兰厚度 H (mm) | 安装参考标准 |
|---|---|---|---|---|---|
| 法兰式蝶阀 | 114 | 165 | 4–18 | 约18–20（估算） | GB/T 12221-2005 |
| 对夹式蝶阀 | 49 | 160（典型值，参考） | 8–18（常见配置） | 无独立法兰（靠管道法兰夹紧） | GB/T 12221-2005 |
注：法兰式蝶阀自带法兰，其结构长度指两法兰端面距离；对夹式蝶阀无自备法兰，通过双头螺栓夹装于两管道法兰之间。
二、典型型号示例
-
法兰式蝶阀
- D41X-10Q（中线软密封）

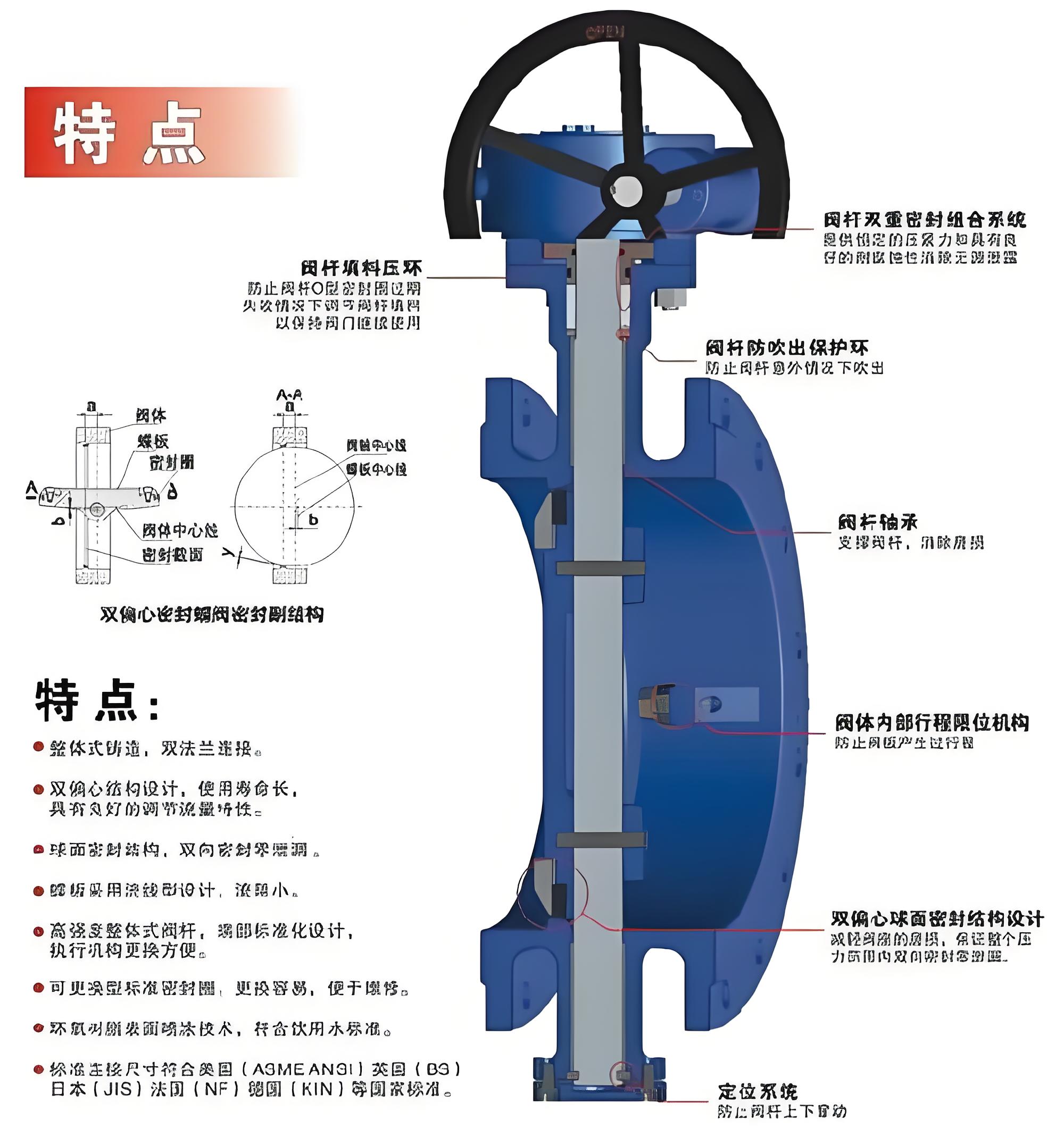

- D342X-16Q（双偏心软密封）
- D343H-10C（三偏心硬密封）
-
对夹式蝶阀
- D373W-25R（多层次硬密封不锈钢）
- D341X-1.6C（软密封，带蜗轮）
三、安装技术规范要点
-
法兰式蝶阀
- 需与管道法兰对齐，使用螺栓连接两端法兰。
- 安装时注意法兰密封面清洁、平行，避免偏心受力。
- 适用于大口径或高压工况，常用于水利、石化、供热等系统 。
-
对夹式蝶阀
- 安装时夹装于两管道法兰之间，使用双头螺栓贯穿并紧固。
- 要求管道法兰间距精确匹配阀门结构长度，否则易泄漏或损坏阀体。
- 结构紧凑、重量轻，适用于空间受限场合 。
-
通用规范
- 执行标准：GB/T 12238-2008（蝶阀通用技术条件）。
- 压力等级：常见 PN1.0 / PN1.6 MPa（10公斤）。
- 工作温度：软密封 ≤100–120℃，硬密封可达 400℃ 。
