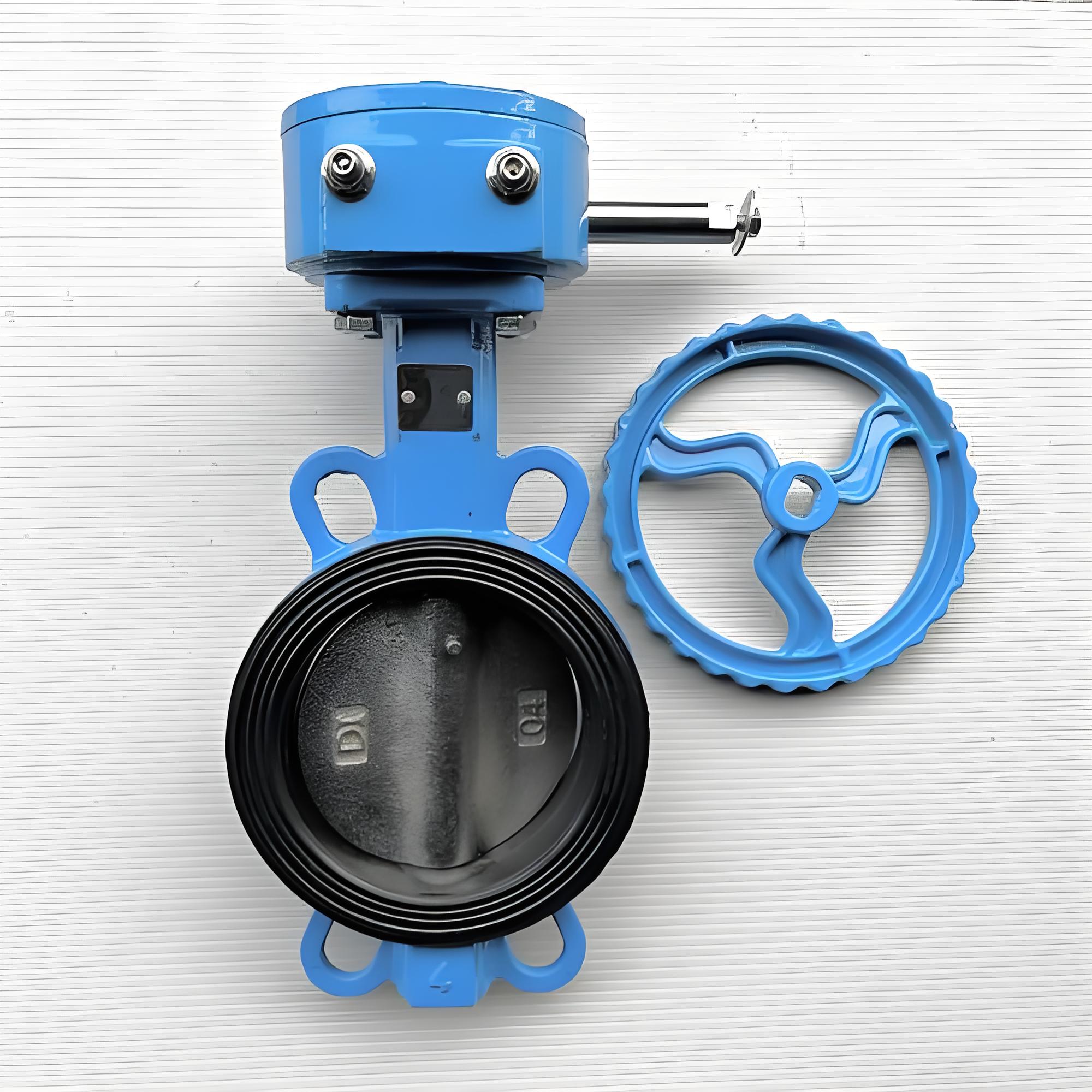

涡轮蝶阀D371X-16C\DN80（WCB 阀体+304 不锈钢阀板）

[ 2026-01-30 ]

涡轮蝶阀D371X-16C\DN80（WCB 阀体+304 不锈钢阀板）是一种广泛应用于工业管道系统中的高性能阀门设备，具有结构紧凑、操作灵活、密封性能优良等特点。该型号涡轮蝶阀采用符合国家标准的材质和先进的制造工艺，可有效满足不同工况下的流体控制需求。其阀体材质为WCB（碳钢），具有优异的机械性能，能够承受高温、高压及恶劣环境的挑战；阀板则采用304不锈钢制成，具备耐腐蚀性强、化学稳定性高等优势，能够在输送腐蚀性介质时确保使用寿命和稳定性。

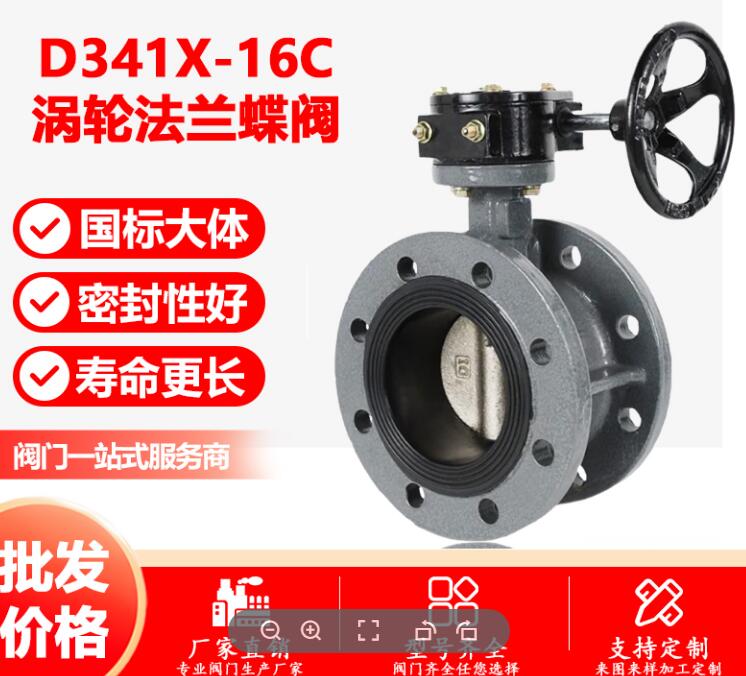

该涡轮蝶阀属于中心线结构设计，通过涡轮装置进行操作。涡轮驱动结构不仅能够提高操作效率，还能够显著降低人工操作的力矩需求，适合在中小口径管道中使用。同时，其密封结构采用橡胶材质，无论是软密封还是硬密封形式，都能保证在不同工作条件下的密封性能，从而有效避免泄漏问题。

结构设计优势

‌紧凑轻便‌：体积比同类阀门小30%-50%，重量轻（如DN300对夹式仅80kg），节省安装空间。‌‌

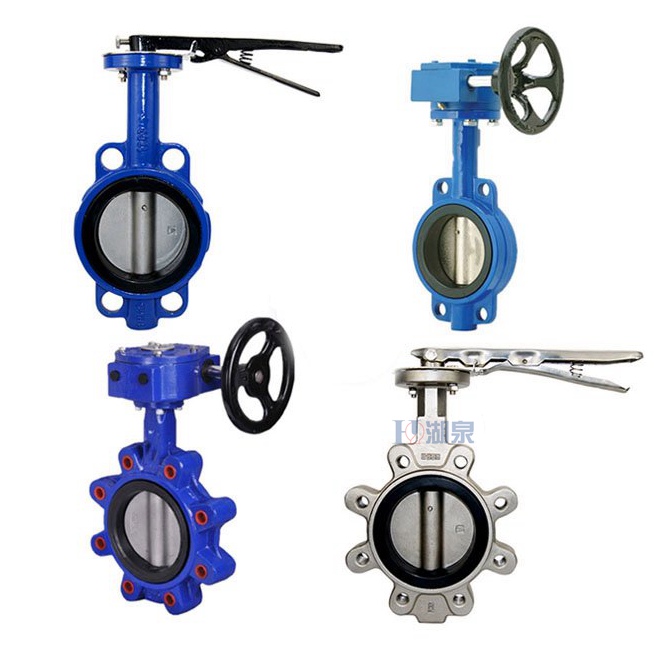

‌安装灵活‌：支持法兰、对夹、焊接等多种连接方式，适应水平或垂直管道布局。‌‌

‌维护简便‌：零部件少，密封件可在线更换，降低维护成本。‌‌

性能与可靠性

‌密封性能‌：

软密封（橡胶/PTFE）：实现零泄漏（符合ANSI Class VI标准），适用于水、燃气等清洁介质。‌‌

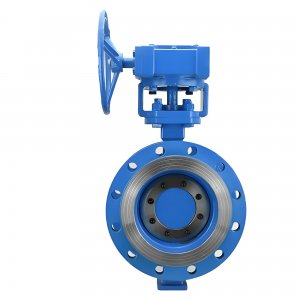

硬密封（金属合金）：耐高温（≤600℃）高压（PN40），适应蒸汽、矿浆等恶劣工况。‌‌

‌流体效率‌：

流阻系数≤0.3（仅为闸阀的1/3-1/5），降低系统能耗。‌‌

蝶板流线型设计减少压损，节能效果显著。‌‌

‌耐腐蚀性‌：

不锈钢阀体及衬氟层（PTFE/PFA）抵抗酸、碱、盐腐蚀，寿命达8-10年。‌‌

适用介质包括水、空气、弱酸碱及高温烟气（-30℃~350℃）。‌‌

D371X-16C\DN80涡轮蝶阀适用于液体、气体以及部分颗粒介质的流量控制，广泛用于石油、化工、电力、供水及污水处理等领域。DN80表示该阀门的公称通径为80mm，可满足中小型管道的流量需求。16C表示该阀门的设计压力等级为1.6MPa，能够承受中压系统的工作环境。涡轮驱动机构使得操作更加便捷，即使在较高压力下也能轻松实现启闭功能。
