1. 产品概述

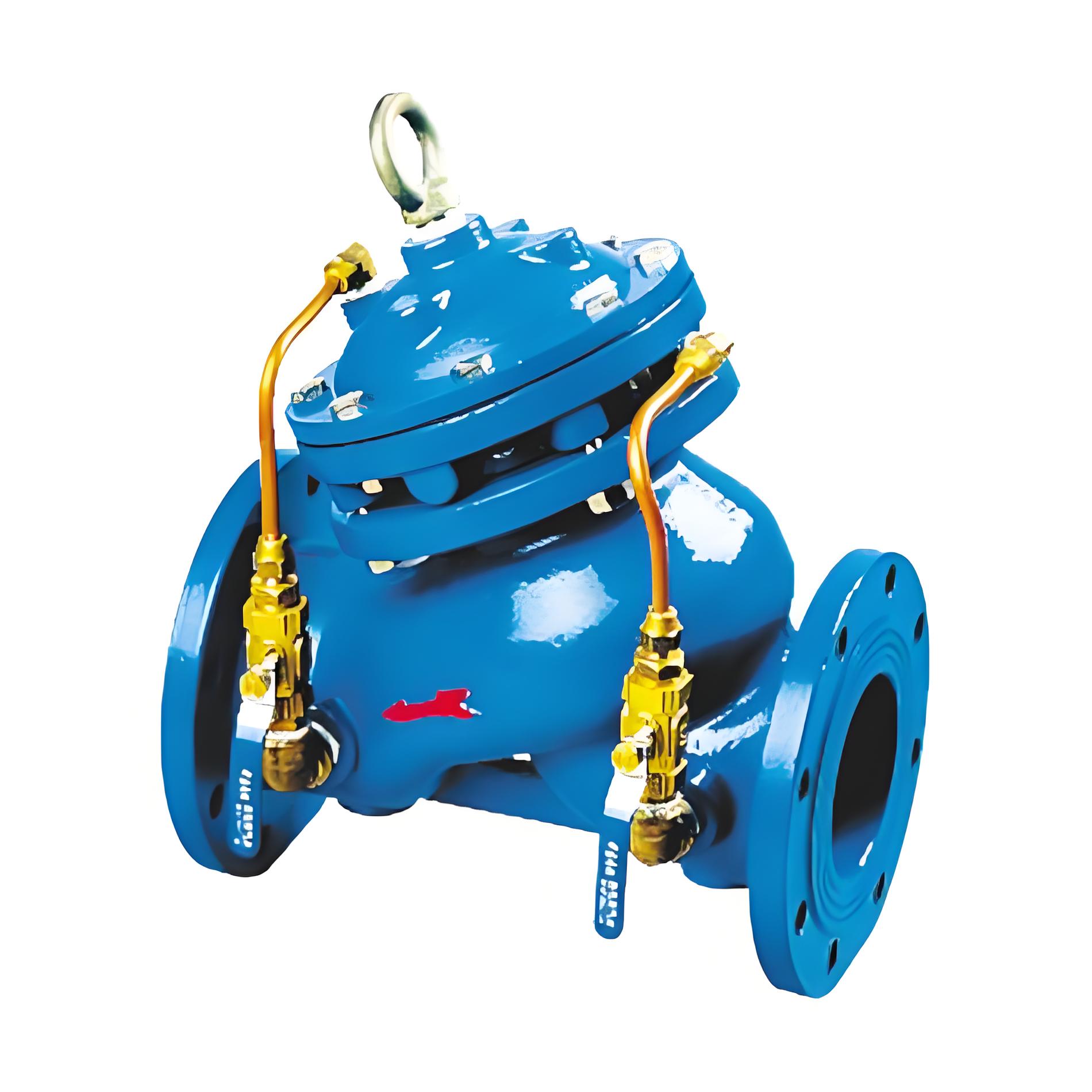

JD745X-10C DN300 多功能水泵控制阀是一种集电动阀、止回阀和水锤消除器功能于一体的高性能水力控制阀门。该型号专为公称通径 DN300 的管道系统设计，采用法兰连接方式，公称压力为 1.0MPa（“10”代表 1.0MPa，“C”通常指阀体材质为铸钢 WCB 或特定结构改进型）。该阀门安装于水泵出口端，利用水泵启停时阀门前后的水压差作为动力源，无需外接电气控制系统即可自动实现“缓开—全开—速闭—缓闭”的动作序列。其核心作用是防止介质倒流、消除停泵水锤效应，从而保护水泵及供水管网的安全稳定运行。

2. 主要技术参数

3. 结构与材质

JD745X-10C 采用直流式阀体设计，流道呈流线型，具有全通道特征，显著降低水力阻力。其内部采用双控制室结构（膜片式或活塞式），通过调节阀精确控制主阀板的启闭速度。

‌主要零部件材质：‌

• ‌阀体、阀盖‌：WCB 铸钢（对应型号中的“C”）或高强度球墨铸铁
• ‌阀座、阀盘‌：铜合金 / 2Cr13 不锈钢
• ‌密封圈/O型圈‌：丁腈橡胶 (NBR) 或 EPDM（增强耐老化性）
• ‌阀杆‌：2Cr13 不锈钢
• ‌弹簧‌：50CrVA 合金弹簧钢
• ‌膜片‌：夹织物丁腈橡胶（耐压、耐疲劳）
• ‌过滤器‌：304 不锈钢

4. 工作原理

该阀门依靠水力自力式控制，动作过程分为四个阶段：

• ‌缓开阶段‌：水泵启动后，进口压力升高，压力水经连接管缓慢进入控制室下腔，推动主阀板缓慢开启，避免开泵水锤。
• ‌全开阶段‌：当进口压力稳定，阀板达到最大开度，流通面积大，阻力小。
• ‌速闭阶段‌：停泵瞬间，进口压力骤降，主阀板在自身重力和弹簧作用下迅速关闭约 90% 的开度，有效防止介质大量倒流和水泵反转。
• ‌缓闭阶段‌：剩余 10% 的开度在控制室水压差作用下缓慢关闭，消除因快速截断水流产生的破坏性水锤。缓闭时间可通过外部调节阀进行设定。

5. 产品特点与优势

• ‌三阀合一‌：替代了传统的电动蝶阀/闸阀、止回阀和水锤消除器，节省安装空间约 60% 以上，降低采购与维护成本。
• ‌自动运行‌：无需电力驱动和人工干预，随水泵启停自动动作，可靠性高，故障率低。
• ‌高效消锤‌：独特的两阶段关闭规律，将停泵水锤压力峰值控制在安全范围内（<1.5倍工作压力），保护管路不破裂。
• ‌节能低阻‌：直流式流线型阀体设计，流阻系数低，相比传统截止阀节能效果显著。
• ‌调试简便‌：通过调节外部旋钮式节流阀即可设定开启和缓闭速度，无需拆解阀门。

6. 应用领域

• ‌高层建筑给水系统‌：防止二次供水泵停泵时的水锤冲击。
• ‌市政给排水工程‌：自来水厂泵站、污水提升泵站。
• ‌消防供水系统‌：确保消防泵启动迅速且停泵安全，符合 GB 50974 规范要求。
• ‌工业流体输送‌：石化、电力、制药、食品等行业的循环冷却水及工艺水管路。
• ‌农业灌溉‌：大型灌区泵站输水主干管。

7. 安装与维护注意事项

• ‌安装方向‌：必须严格按照阀体箭头指示的水流方向安装，严禁反向。
• ‌前置过滤‌：阀前必须安装 Y 型过滤器，防止杂质进入控制室堵塞导管或损坏膜片。
• ‌法兰对接‌：DN300 法兰连接时需确保同心度，螺栓对角均匀紧固，避免阀体受力变形导致泄漏。
• ‌排气处理‌：初次运行或维修后，应打开排气阀排尽控制室内的空气，确保水力传动正常。
• ‌环境要求‌：避免安装在长期高温、潮湿或易冻结的环境中；若环境温度低于 0℃，需采取保温措施。
• ‌定期维护‌：建议每年检查一次膜片及密封圈状态，清理过滤器污物，确保阀门动作灵敏。
