1. 产品概述

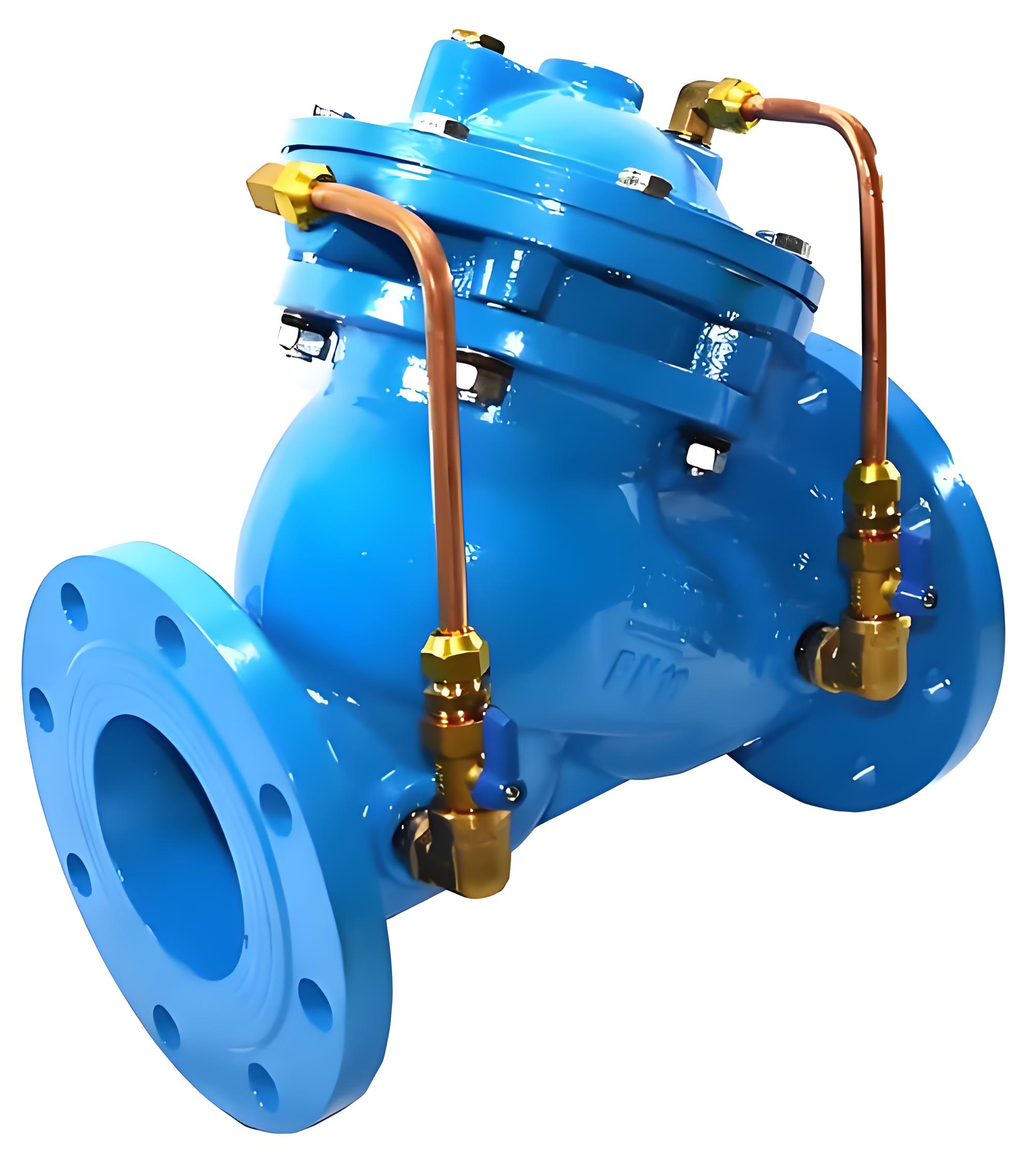

JD745X多功能水泵控制阀是一种集电动阀、止回阀和水锤消除器功能于一体的高性能水力控制设备。该型号具体规格为‌公称通径DN150‌，‌公称压力PN16（1.6MPa）‌，阀体材质采用‌球墨铸铁‌。它主要安装在水泵出口端，用于防止介质倒流、消除水锤效应，并保护水泵及管路系统的安全运行。通过水力自力式控制，无需外接电源或复杂的电控系统，即可实现阀门的自动启闭。

2. 核心功能与优势

• ‌三阀合一‌：替代了传统的电动闸阀/蝶阀、止回阀和水锤消除器，简化了管路结构，降低了安装成本和维护难度。
• ‌消除水锤‌：采用“缓开、速闭、缓闭”的控制逻辑。停泵时，主阀板先快速关闭约90%以防止倒流，剩余10%缓慢关闭以消除破坏性水锤，将水锤峰值控制在小于1.5倍工作压力以内。
• ‌节能低阻‌：阀体采用全通道、直流式、流线型设计，水力损失小。在管道流速2m/s时，压力损失小于0.01MPa，有效降低能耗。
• ‌自动运行‌：利用水泵启停时的水压差作为动力，随水泵电机启停自动完成开启和关闭动作，操作简便，可靠性高。

3. 主要技术参数

4. 结构与材质说明

• ‌阀体/阀盖‌：‌球墨铸铁 (QT450-10)‌。相比普通灰铸铁，球墨铸铁具有更高的强度、韧性和耐腐蚀性，更适合PN16压力等级及DN150口径的工况要求。
• ‌阀座/阀盘‌：铜合金或2Cr13不锈钢，确保密封面的耐磨性和耐腐蚀性。
• ‌密封件‌：丁腈橡胶 (NBR)，具有良好的耐油、耐水和耐磨性能。
• ‌膜片/活塞‌：采用夹织物丁腈橡胶膜片或不锈钢活塞，配合双控制室结构，实现精准的压力传递和控制。
• ‌其他部件‌：阀杆采用2Cr13不锈钢，弹簧采用50CrVA合金钢，调节阀和过滤器采用铜合金或不锈钢。

5. 工作原理

• ‌停泵状态‌：阀门出口端压力作用于主阀板，同时膜片控制器上腔连通压力水，下腔与进口低压相通，阀板在静压作用下处于全关位置。
• ‌启泵过程‌：水泵启动后，进口压力升高，压力水通过旁通管缓慢进入膜片下腔，推动主阀板缓慢开启。开启速度可通过调节阀设定，避免开泵水锤。
• ‌正常运行‌：阀板完全开启，水流通过，阻力极小。
• ‌停泵过程‌：水泵停止瞬间，进口压力骤降，主阀板在自重和弹簧力作用下迅速关闭大部分开度（约90%），防止介质大量倒流。随后，控制室上腔的水压推动膜片，使剩余开度缓慢关闭，消除停泵水锤。

6. 应用领域

广泛应用于高层建筑给水系统、市政给排水管网、消防供水系统、工业流体输送系统（如石化、电力、食品、医药等）。特别适用于需要防止水锤破坏和保护水泵反转的场景。

7. 安装与维护注意事项

• ‌安装方向‌：必须水平安装，阀盖向上。阀体箭头指示方向应与水流方向一致，严禁反装。
• ‌前置过滤‌：阀前必须安装过滤器，防止杂质堵塞控制管路或损坏膜片/活塞。
• ‌空间要求‌：安装位置应留有足够的空间，便于调试和维护调节阀及检查膜片室。
• ‌调试‌：系统运行前，需检查控制管路连接是否正确，调节阀是否处于全开状态。根据实际工况，调节缓闭时间至最佳状态（通常建议30-60秒）。
• ‌维护‌：定期清洗过滤器，检查膜片是否有老化或破损迹象，确保阀门动作灵敏可靠。
