一、 产品概述

永利3044浏览器Z43WF系列无导流孔平板闸阀‌是一种用于截断或接通管路中介质的启闭设备。其核心特点在于“无导流孔”设计，即闸板上没有通孔，全开时通道平滑呈直线形，流阻系数小；全关时依靠浮动阀座实现双向密封。

• ‌型号解析‌：
  • ‌Z‌：闸阀类
  • ‌4‌：法兰连接
  • ‌3‌：平行式单闸板结构
  • ‌W‌：阀体材质为碳钢（WCB）
  • ‌F‌：密封面材料为聚四氟乙烯（PTFE）或柔性石墨复合密封
  • ‌-25C / -40C‌：公称压力分别为 PN2.5MPa (25公斤) 和 PN4.0MPa (40公斤)，C代表铸钢阀体。
  • ‌无导流孔‌：适用于不需要通球清管的管线，相比带导流孔阀门，结构更紧凑，长度更短。

二、 具体规格参数详解

1. Z43WF-25C, DN150

• ‌公称通径‌：DN150 (6英寸)
• ‌公称压力‌：PN2.5 MPa (Class 150/300级别对应范围，具体依标准而定，通常25C指2.5MPa)
• ‌适用介质‌：石油、天然气、水、油品等非腐蚀性或弱腐蚀性介质。
• ‌工作温度‌：-29℃ ～ 121℃（常规型），若采用特殊密封可达更高温度。
• ‌连接方式‌：法兰连接（符合 GB/T 9113 或 ASME B16.5 标准）。

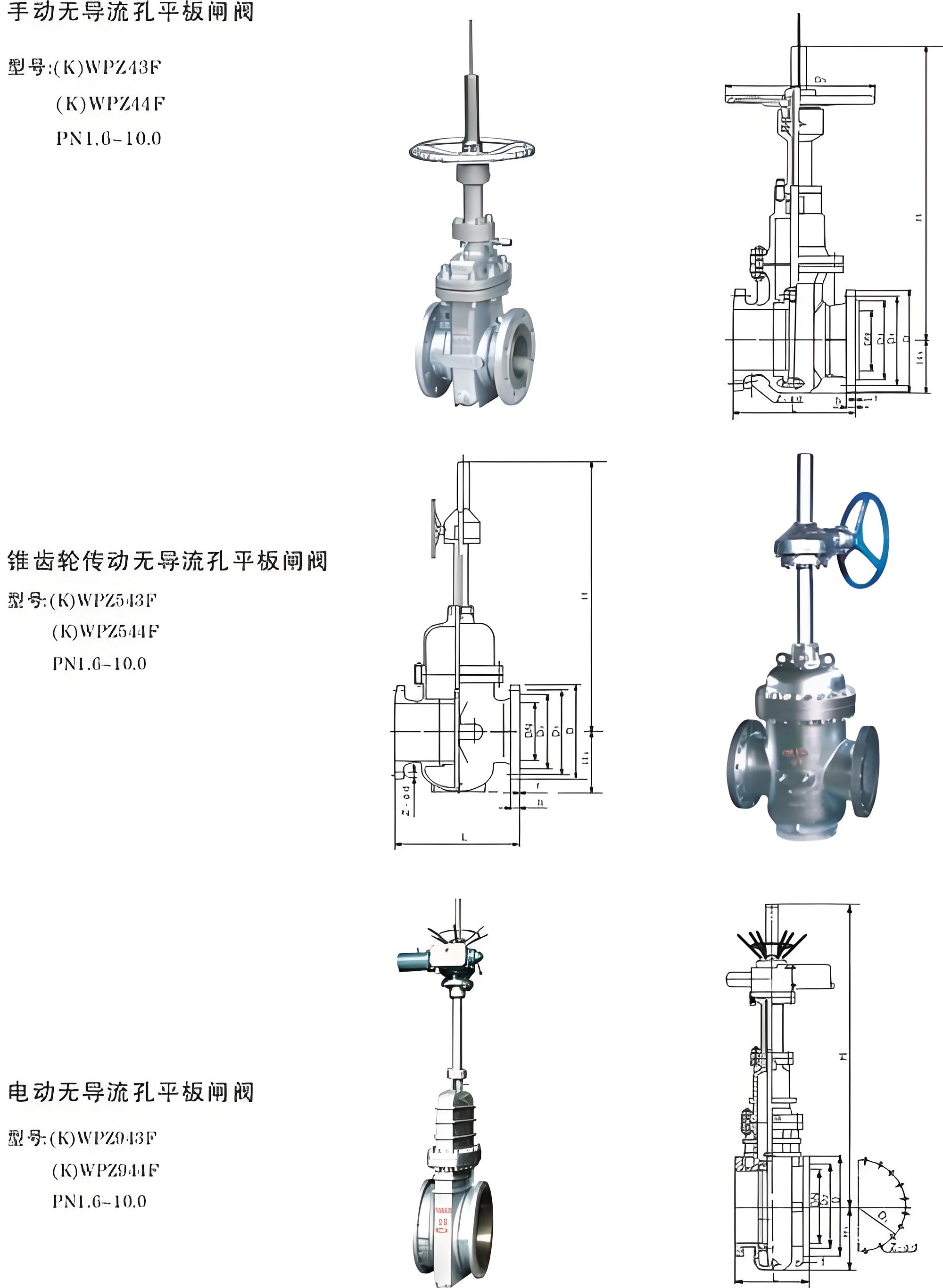

• ‌驱动方式‌：由于DN150口径较大，通常配置‌伞齿轮传动‌或‌电动执行机构‌，以减小操作力矩；也可配手动轮（视具体厂家设计而定，但大口径建议齿轮驱动）。

2. Z43WF-40C, DN100

• ‌公称通径‌：DN100 (4英寸)
• ‌公称压力‌：PN4.0 MPa (Class 300级别对应范围)
• ‌适用介质‌：同上，适用于压力较高的油气输送管线。
• ‌工作温度‌：-29℃ ～ 121℃。
• ‌连接方式‌：法兰连接。
• ‌驱动方式‌：DN100口径可配置‌手动手轮‌或‌伞齿轮传动‌，操作相对轻便。

三、 核心技术特点

• ‌双重密封机制，零泄漏‌

  • 采用O形密封圈与浮动阀座设计。阀门关闭时，介质压力推动阀座紧贴闸板，形成“PTFE对金属”的初始密封，随后在高压下形成“金属对金属”的第二道密封。
  • 填料函设有辅助密封油脂注入接口，可实现在线紧急注脂密封，确保绝对零泄漏。

• ‌自动卸压功能，安全性高‌

  • 当阀门关闭且阀腔内压力因热膨胀升高时，进口阀座会自动向凹槽移动，将多余压力泄放至管道低压侧，防止阀腔超压爆裂，保证使用安全。

• ‌低流阻，直通式流道‌

  • 全开状态下，流道与管道内径一致，呈直线形，流阻系数极小，无压力损失。虽然是无导流孔设计，但其平滑通道仍有利于介质流动。

• ‌自清洗阀座，寿命长‌

  • 在阀门开启或关闭过程中，阀座圈能自动清洁闸板两侧的污物，防止杂质堆积影响密封。阀座密封面通常喷焊硬质合金或采用耐磨材料，耐冲蚀、耐磨损。

• ‌双向密封，安装灵活‌

  • 进出口双向密封结构，不受介质流向限制。可水平、垂直或倾斜任意角度安装，适应各种复杂工况空间。

• ‌轻量化与紧凑结构‌

  • 无导流孔设计使得阀门结构长度比带导流孔阀门更短，重量更轻，节省安装空间，特别适用于空间受限的场合。

四、 主要零部件材质（典型配置）

五、 应用领域

• ‌石油天然气‌：长输管线、开采井口、净化装置、储气罐进出口。
• ‌化工行业‌：各类腐蚀性或非腐蚀性流体输送管道。
• ‌城市管网‌：燃气输送、自来水工程、污水处理。
• ‌其他工业‌：电力、造纸、制药、冶金等需要可靠截断介质的场合。

六、 执行标准

• ‌设计制造‌：JB/T 5298、API 6D
• ‌结构长度‌：JB/T 5298、API 6D
• ‌连接法兰‌：GB/T 9113、ASME B16.5
• ‌试验检验‌：JB/T 9092、API 598

七、 选型与维护建议

• ‌选型注意‌：确认介质是否含有硫化氢（H2S），若含硫量高，需选择抗硫材质（如阀杆采用抗硫不锈钢，闸板堆焊司太立合金）。
• ‌安装方向‌：虽然可任意角度安装，但建议阀杆垂直向上，以便于操作和维护。
• ‌定期维护‌：
  • 定期检查填料函，若有轻微泄漏可通过注脂嘴注入密封脂。
  • 长期不动作的阀门，应定期进行开关测试，防止阀座与闸板粘连。
  • 保持阀杆螺纹清洁并涂抹润滑脂。
