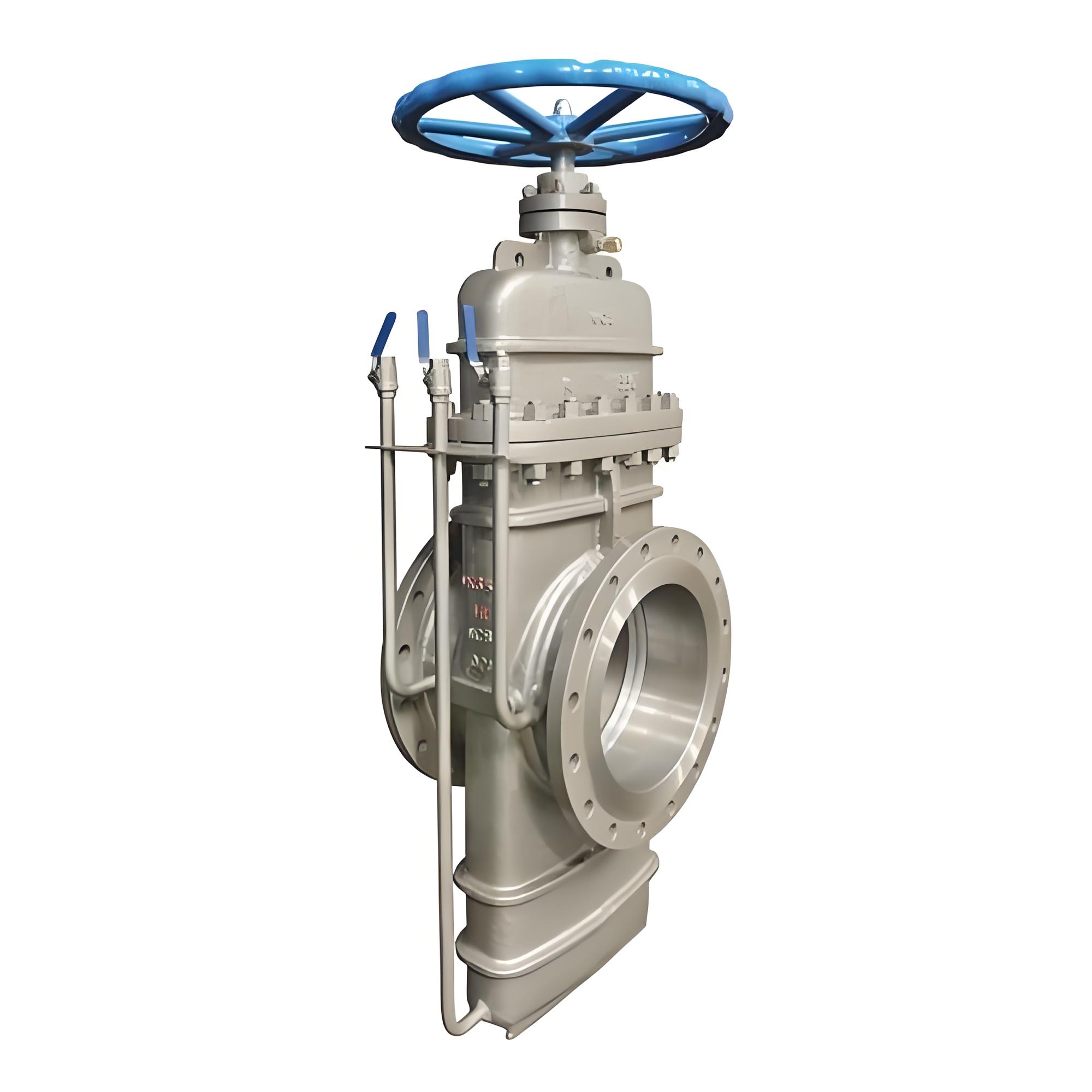

Z47F-16C 埋地式平板闸阀产品介绍

Z47F-16C 是一款专为天然气、石油及城市管网设计的埋地式暗杆平行单闸板平板闸阀。该系列产品符合 JB/T 5298 及 API 6D 等设计与制造标准，具备双向密封、零泄漏、流阻小及耐腐蚀等显著特点，特别适用于 DN50、DN80、DN100 等中口径管路的截断或接通介质控制。

一、 型号含义解析

• ‌Z‌：阀门类型代号，代表闸阀。
• ‌4‌：连接形式代号，代表法兰连接（若为焊接则通常为6，具体视厂家定制而定，Z47系列多为法兰）。
• ‌7‌：结构形式代号，代表暗杆平行式单闸板。
• ‌F‌：密封面材质代号，代表增强聚四氟乙烯（PTFE）。
• ‌16‌：压力等级代号，代表公称压力为 1.6 MPa (PN16)。
• ‌C‌：阀体材料代号，代表碳钢（WCB）。
• ‌埋地式‌：指阀门外表面经过特殊防腐处理，可直接埋设于地下，无需建设阀门井。

二、 产品规格参数（DN50/DN80/DN100）

三、 核心结构特点

• ‌双向零泄漏密封‌
  采用 O 形密封圈与施加预紧力的浮动阀座结构，实现进出口双向密封。阀座密封面镶嵌 PTFE，形成“PTFE 对金属”和“金属对金属”的双重密封机制。在介质压力作用下，阀座自动贴紧闸板，确保密封可靠，有效解决传统阀门因结焦导致的关不严问题。

• ‌低流阻与在线清扫功能‌
  阀门全开时，通道呈平滑直线状，流阻系数极小，无压力损失。这一特性使得管道在进行清管作业时，可顺利通过清管球（毛球），便于管线维护。

• ‌自清洁与长寿命设计‌
  闸板在启闭过程中，PTFE 密封面具有自清洁作用，能清除闸板表面的脏物。同时，无论全开或全关，闸板始终与密封面吻合，避免介质直接冲刷密封面，从而大幅延长阀门使用寿命。

• ‌安全泄压功能‌
  当阀体内压力因热膨胀等原因高于管道压力时，进口阀座会自动微移，将多余压力泄放至管道中，防止阀体超压，保障使用安全。

• ‌轻量化操作‌
  浮动阀座结构使得启闭力矩仅为普通阀门的 1/2，操作轻便灵活，降低了执行机构的负荷要求。

四、 埋地式专项优势

• ‌长效防腐‌：阀门外表面采用环氧煤沥青或加强级 3PE 防腐处理，防腐等级高，能与地下管线同寿命，免去了定期维护防腐层的麻烦。
• ‌免建阀井‌：由于具备优异的防腐性能和密封可靠性，该阀门可直接埋入土壤，节省了建设阀门井的成本和空间，特别适用于城市地下管网密集区域。
• ‌清晰指示‌：配备封闭式齿轮转动启闭指示机构，即使埋地后通过延伸杆操作，也能在地面清晰反映阀门的开关状态。

五、 应用领域

• 城市天然气输配管网
• 石油、化工长输管线
• 液化石油气（LPG）储存与输送系统
• 炼油厂及油气田开采净化装置
