产品名称：‌电动三片式丝扣球阀Q911F-16P（304不锈钢材质）[ 2026-04-15 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

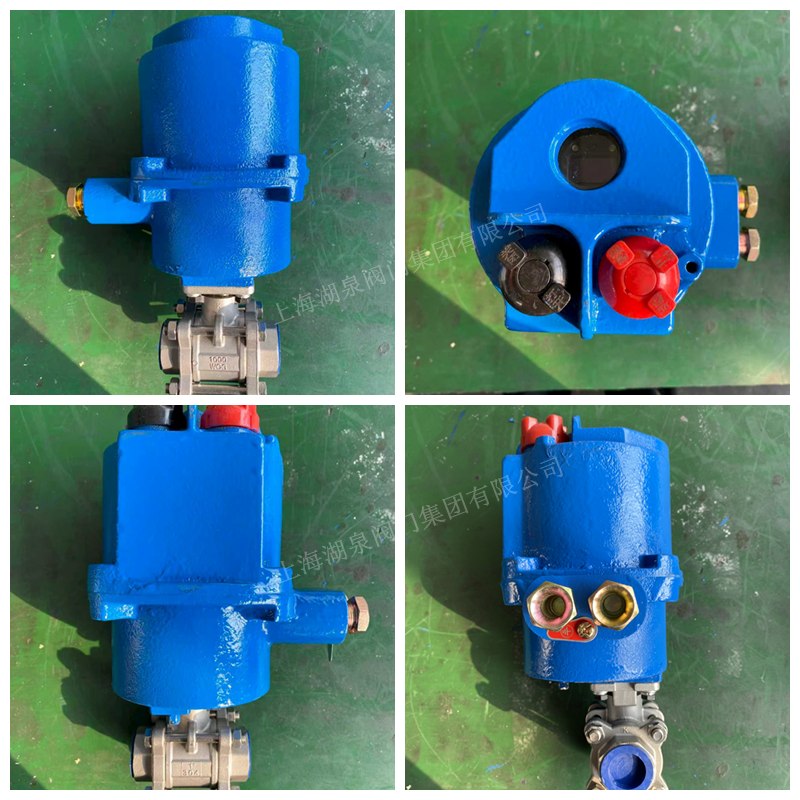

电动三片式丝扣球阀Q911F-16P是一款采用304不锈钢材质制造的电动内螺纹球阀。该产品专为工业自动化控制系统设计，适用于对管道介质进行精确切断、调节与控制的场合。

产品结构与工作原理
该阀门采用三片式结构设计，由左右阀壳与中间阀体三部分组成，通过四根长螺栓紧固连接。‌ 这种结构使得阀门在维修或出现故障时，无需拆卸管路螺纹，仅需卸下螺栓即可取出中间阀体部分，极大简化了维护流程，特别适合空间狭窄的工况。‌阀门通过电动执行机构驱动，接收控制信号（如4-20mA）及电源（通常为AC220V或AC380V），带动阀芯做90度旋转，实现对介质的开启、截断或比例调节。‌
核心特点与优势
- ‌维护便捷‌：三片式结构易于拆卸，维护效率高。‌
- ‌性能可靠‌：密封性能可靠，可承受较高压力。阀座常采用聚四氟乙烯等弹性密封结构，启闭轻松且密封性好。‌
- ‌智能控制‌：电动执行机构通常内置伺服系统，无需额外配置伺服放大器，可实现基于阀位反馈信号的智能PID调节，控制精确。‌
- ‌结构紧凑‌：具有连线简单、结构紧凑、尺寸小、重量轻、阻力小的优点。‌
- ‌介质适应性强‌：304不锈钢材质配合不同的密封材料（如增强聚四氟乙烯、对位聚苯），使其能够适用于水、蒸汽、油品、硝酸、醋酸等多种介质，工作温度范围宽（如-29℃至180℃或300℃）。‌
- ‌适用含颗粒介质‌：全开时介质与密封面无接触，摩擦磨损率低，适合处理粘稠、含颗粒或带腐蚀性的流体。‌
主要技术参数
- ‌公称通径‌：DN15至DN100。‌
- ‌公称压力‌：PN1.0、1.6、2.5、6.4 MPa等。‌
- ‌连接形式‌：内螺纹（丝扣），也可提供对焊连接选项。‌
- ‌阀体材质‌：304不锈钢（也可提供316、316L等选项）。‌
- ‌驱动方式‌：电源驱动（可防爆，可带手动装置）。‌
- ‌电源电压‌：常见为AC220V、AC380V，也可定制DC24V等。‌
- ‌动作时间‌：通常在15秒至60秒之间。‌
- ‌泄漏量‌：软密封可实现零泄漏，硬密封泄漏量极低。‌
执行标准与适用领域
产品设计与制造遵循GB/T12237、API608、ASME16.34等多国标准，检验依据JB/T9092、API598等。‌46 该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、电力及科研设备等行业的工业自动控制系统。‌
