电动插板阀厂家的型号规格参数及结构图
[ 2026-03-26 ]
电动插板阀主要分为方形、圆形、敞开式及高真空等型号，公称通径覆盖DN15 至 DN4200，工作压力范围从真空状态至 1.6MPa，适用温度跨度为-200℃至 900℃，具体参数需根据阀体结构及应用场景确定。

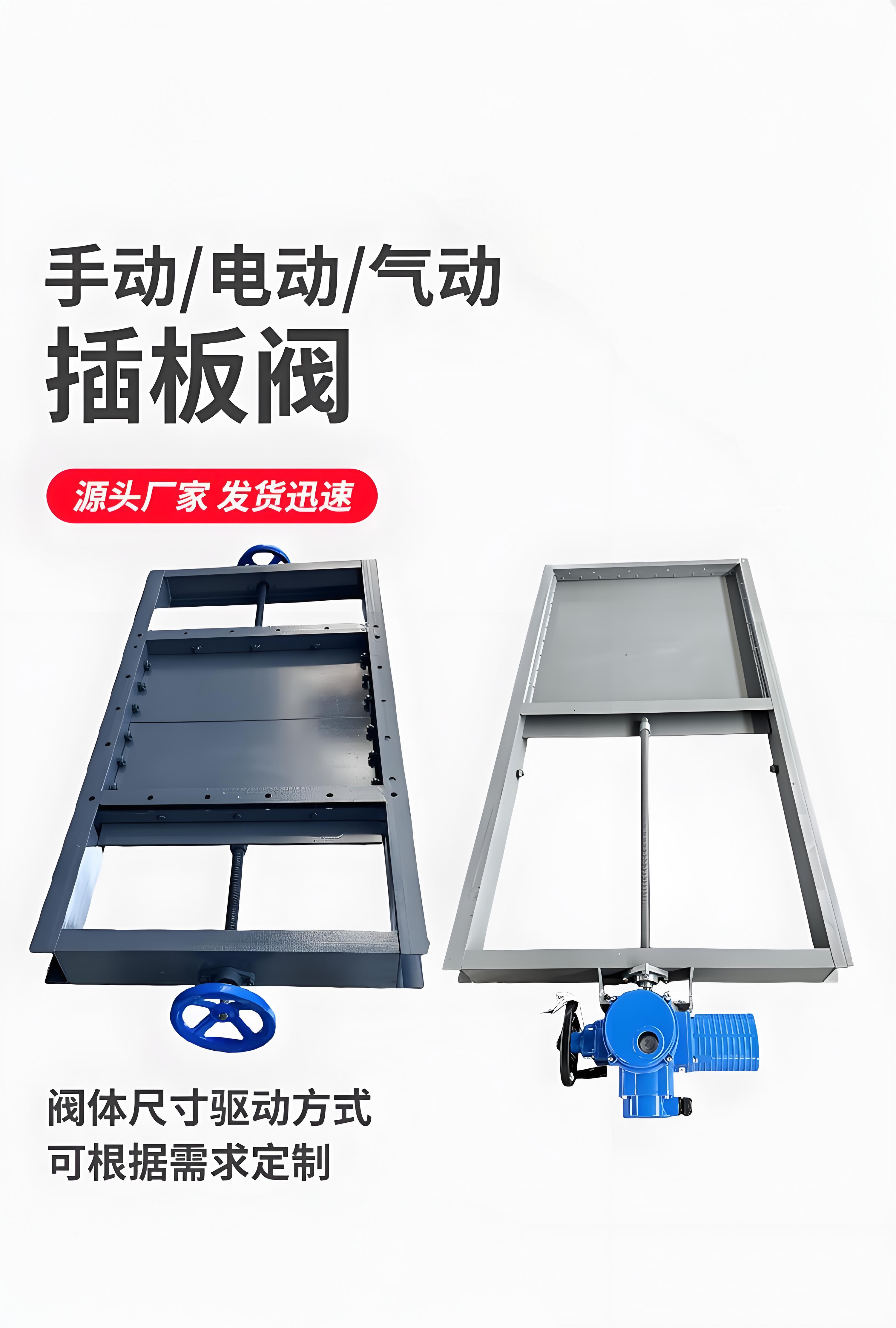

常见型号与规格范围
电动插板阀依据阀体形状及密封结构可分为多种型号，不同型号对应的规格尺寸差异显著：

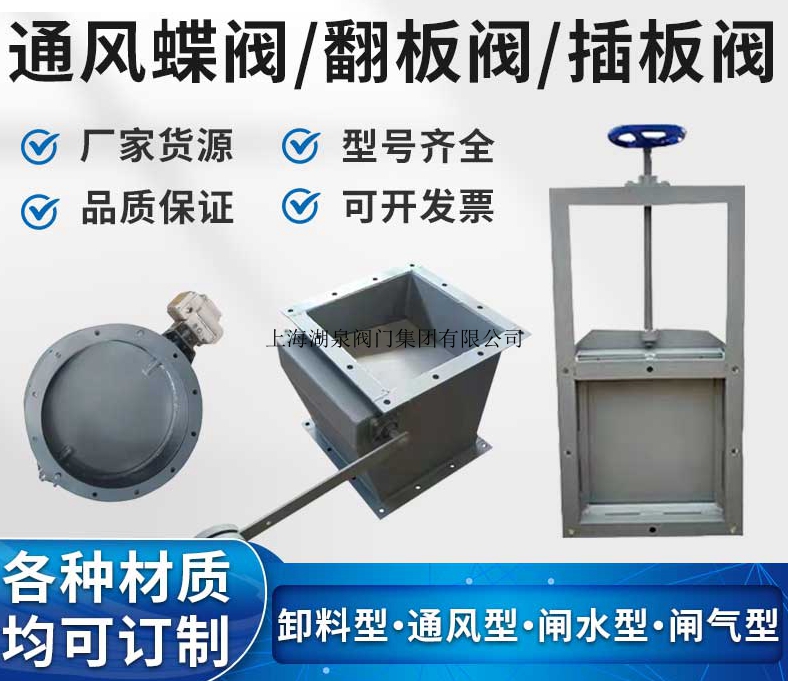

方形电动插板阀：
规格：公称通径通常为 200×200mm 至 1000×1000mm，部分标准涵盖 DN50-DN1200。
特点：全通径通道设计，流阻小，适用于煤化工、制药等管道介质的分流合流。

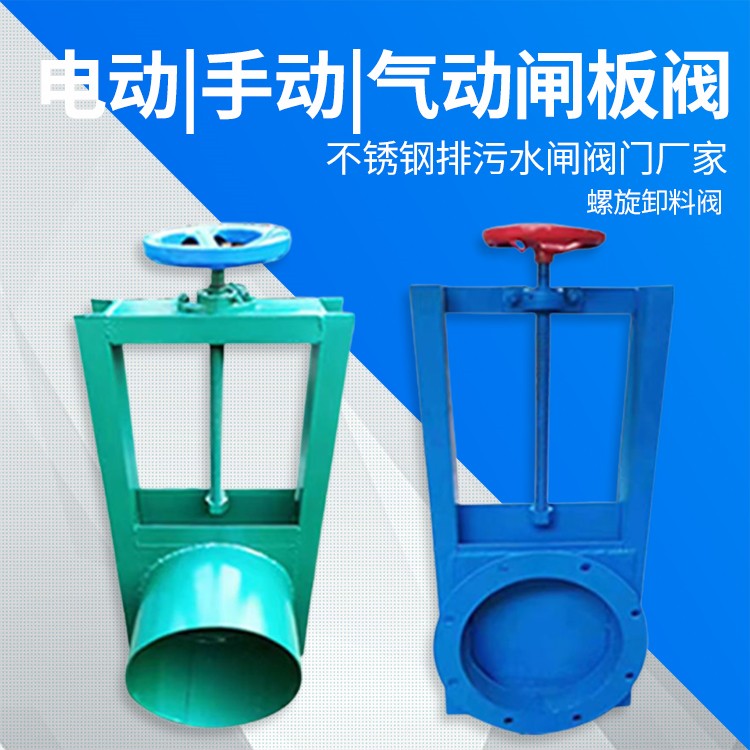

圆形电动插板阀：
规格：常见公称通径为 DN50-DN800，特殊大口径可达 DN3200（如煤气柜用）。
特点：结构紧凑，常与卸料装置或料仓配套使用，安装简易。
敞开式与封闭式插板阀：
型号示例：电动敞开式型号如 KF941X、F941X，封闭式如 FCF944X。
规格：敞开式通径多在 DN400-DN2800 之间，适用于高炉煤气、转炉煤气等大流量工况。
高真空插板阀：
规格：公称通径 DN15-DN300，对应真空法兰规格 KF16-KF100、CF16-CF100。
特点：专为高真空环境设计，泄漏率极低，适用于半导体、生物医药领域。
关键技术参数指标
不同型号的电动插板阀在压力、温度及驱动参数上存在明确的技术界限，选型时需严格匹配工况：
压力与温度参数：
工作压力：普通工业用阀公称压力多为 1.0MPa-1.6MPa，煤气及敞开式阀门压力较低，约 0.03MPa-0.4MPa，高真空阀耐压≤0.1MPa。
适用温度：常规适用温度为 -10℃至 +200℃，高温型号可达 300℃-900℃，高真空阀工作温度为 -200℃至 300℃。

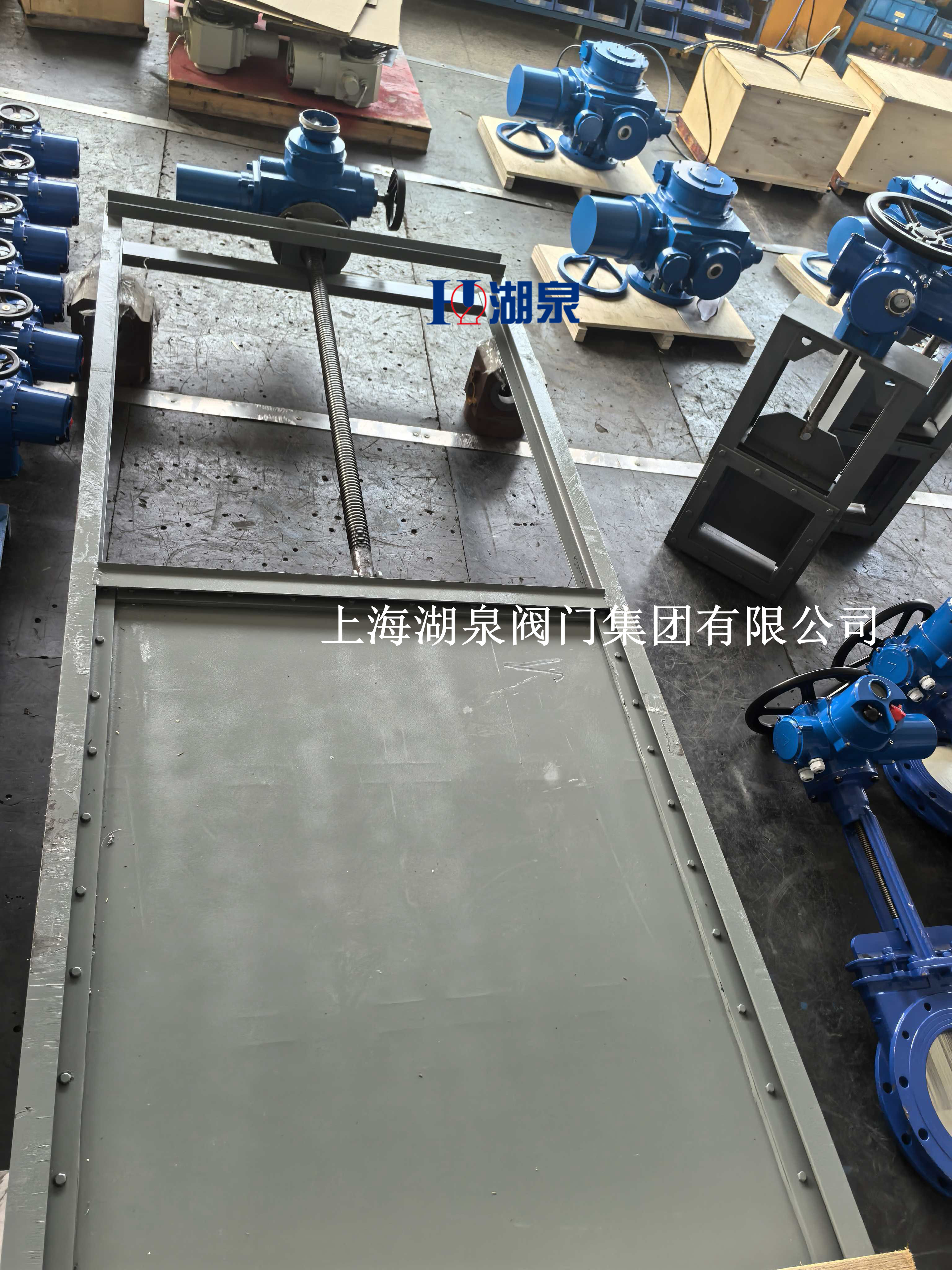

驱动与控制参数：
电源电压：电动驱动通常采用 AC220V 或 380V，部分精密控制支持 DC24V。
电机功率：根据口径大小，电动功率范围从 0.1kW 至 2.2kW 不等，大口径阀门需更高功率驱动。
控制信号：支持 4-20mA 模拟信号及 RS485/EtherCAT 通讯，定位精度可达±0.005mm。
密封与泄漏率：
密封形式：分为硬密封（金属）和软密封（橡胶、PTFE），高真空阀泄漏率≤1×10⁻⁸Pa・L/s。
防护等级：驱动机构防护等级通常为 IP65，波纹管组件可达 IP67。
材质与适用工况
阀体及密封材质的选择直接决定了阀门的耐腐蚀性及使用寿命，需根据介质特性进行匹配：
主体与闸板材质：
常用材料：包括 Q235A、WCB 铸钢、304 不锈钢、316L 不锈钢等，高真空环境推荐 316L 不锈钢。
密封材料：软密封采用丁腈橡胶、三元乙丙橡胶、氟橡胶或特种硅橡胶，硬密封采用堆焊 2Cr13 或硬质合金。
适用介质：
普通工况：适用于粉尘、粉料、颗粒料、烟气、灰渣混合物、空气混合物等。
特殊工况：高真空阀适用于高纯气体、蒸汽，严禁含油、含尘介质；煤气阀适用于高炉煤气、转炉煤气。
连接标准：
法兰标准：常规采用 GB/T9113、JB/T79 标准，高真空阀采用 ISO-K/F 真空法兰标准。
制造标准：设计制造可参考 JB/T 8691、GB/T 15188.2 等规范。
