1. 产品概述

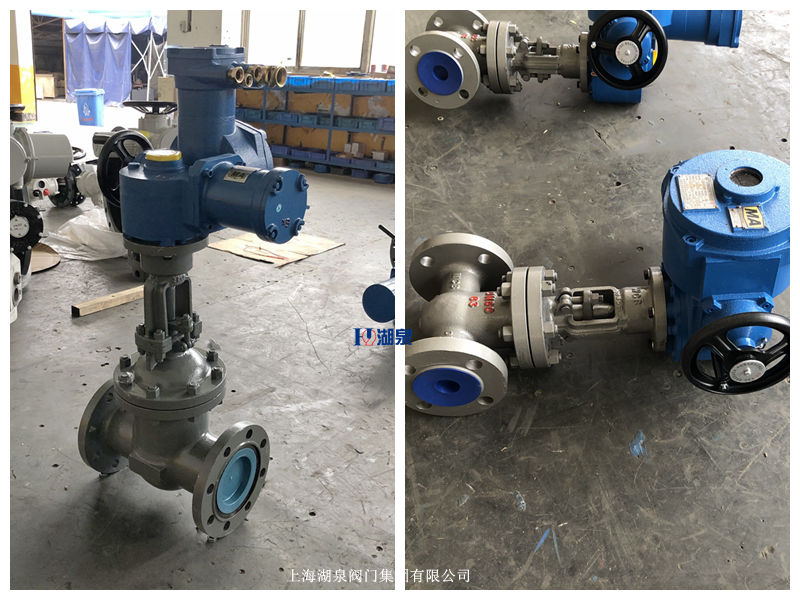

永利3044浏览器MZ941H-40C-DN200是一款专为煤矿井下恶劣环境设计的‌矿用隔爆型一体式电动法兰闸阀‌。该产品由高性能铸钢闸阀与通过MA（煤矿安全标志）认证的防爆电动执行机构组成，具备Ex dⅠ矿用隔爆认证，适用于含有甲烷、煤尘等爆炸性危险气体的煤矿井下非采掘工作面。其核心优势在于实现了阀门驱动与控制的一体化集成，支持远程集控与就地手动操作，是矿井排水、压风、瓦斯抽采及消防管路系统的关键截断与控制设备。

2. 主要技术参数

3. 核心结构与功能特点

3.1 防爆与安全设计

• ‌MA煤安认证‌：整机及电动装置均持有有效的煤矿安全标志证书，符合GB3836.1/2及AQ 1043-2007标准，确保在爆炸性气体环境中安全运行。
• ‌隔爆外壳‌：电动装置外壳采用高强度铝合金或铸钢制造，能承受内部爆炸压力而不传爆，有效隔离电火花与外部易燃气体。
• ‌双重保护机制‌：
  • ‌力矩保护‌：采用机械式蜗杆轴向位移触发机构，当输出转矩超过设定值时自动切断电源，防止电机过载或阀门卡死损坏。
  • ‌行程控制‌：基于十进制计数器原理，通过凸轮精确控制阀门开度，限位精度高，重复性好。

3.2 智能控制与信号反馈

• ‌多模式控制‌：支持开关量控制、4-20mA模拟量调节控制及RS-485总线通讯（视具体配置而定），可无缝接入矿井DCS或PLC自动化控制系统。
• ‌实时状态反馈‌：内置电位器提供4-20mA开度反馈信号，同时配备微动开关提供全开/全关无源触点信号，便于中央监控室实时掌握阀门位置。
• ‌相序自动纠正‌：部分智能型配置具备相序识别功能，无需调整接线即可保证阀门正确动作方向。

3.3 机械传动与操作便利性

• ‌高效减速机构‌：采用直齿轮与蜗轮副两级传动，具有自锁功能，防止介质背压导致阀门意外开启，无需额外安装止回装置。
• ‌手-电动半自动切换‌：配备专用切换手柄，手动操作时离合器脱离蜗轮；电动启动时自动复位，无需人工干预，确保在断电或紧急情况下能快速手动启闭。
• ‌可视化指示‌：设有机械式阀位指示盘，直观显示阀门当前开度；部分型号配备LCD中文显示屏，现场参数设置更便捷。

4. 应用场景

• ‌矿井主排水系统‌：用于大口径排水管路的隔离与流量调节，耐高压、耐腐蚀。
• ‌瓦斯抽采管路‌：控制瓦斯气体的输送与截断，严格满足防爆与零泄漏要求。
• ‌压风自救系统‌：作为压缩空气管路的控制阀，保障井下供气安全。
• ‌消防洒水管网‌：用于井下消防主管道的快速截断与分区控制。
• ‌选煤厂工艺管道‌：适用于洗选车间含固体颗粒介质的管道控制（需确认阀座材质兼容性）。

5. 选型与使用注意事项

• ‌严禁用于采掘工作面‌：该型号防爆等级为Ex dⅠ，仅适用于煤矿井下非采掘区域（如巷道、硐室）。采掘面需选用更高防爆等级（如Ex dⅠ Mb）的产品。
• ‌电缆引入密封‌：安装时必须使用符合矿用标准的防爆电缆密封圈，确保进线口密封严密，防止瓦斯渗入接线腔。
• ‌定期维护测试‌：建议每季度进行一次力矩保护动作测试，检查电机绝缘电阻（应≥50MΩ），并对传动部件加注润滑脂。
• ‌压力匹配‌：PN40表示额定压力为4.0MPa，实际工作压力不应长期超过此限值，以免损坏阀体或密封件。
• ‌存放保养‌：若长期存放，应置于干燥通风处，定期通电驱潮，再次使用前需测量绝缘电阻并进行空载试运行。
