一、 产品概述

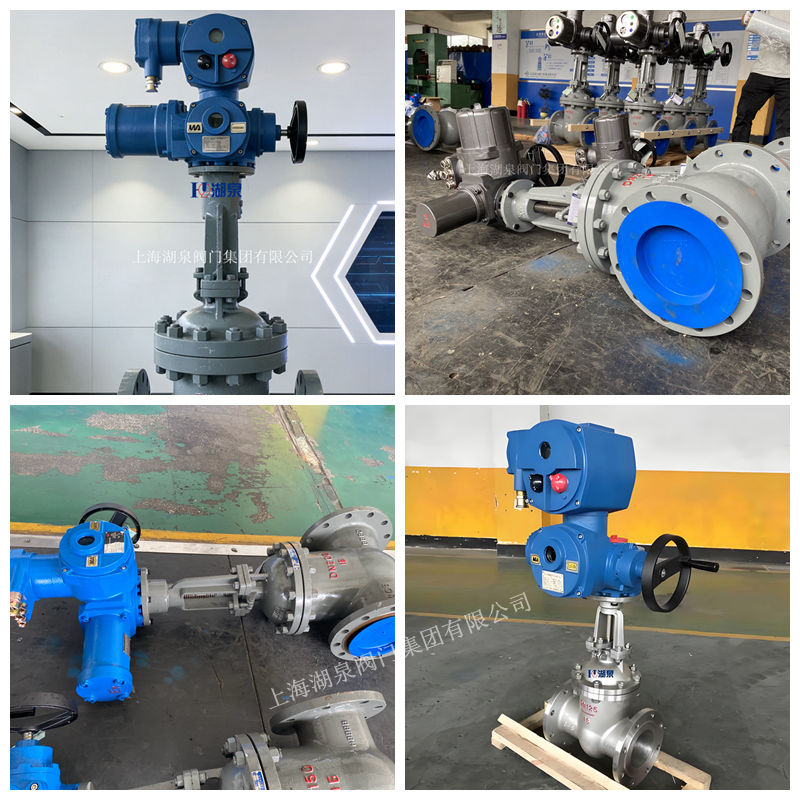

MZ941H系列矿用隔爆型电动闸阀是专为煤矿井下及易燃易爆环境设计的高安全性流体控制设备。该阀门集成了高性能多回转电动执行机构与硬密封闸阀本体，具备国家煤矿安全标志认证（MA标志），符合《爆炸性环境用防爆电气设备通用要求》及相关行业标准。产品支持RS485总线通讯控制，可实现远程自动化监控与智能调节，广泛应用于煤矿井下水泵房排水系统、瓦斯抽放系统及各类腐蚀性或易燃介质的截断与接通。

二、 主要技术参数

• ‌型号‌：MZ941H-16C/25C/40C/64C/100C（压力等级可选）
• ‌公称通径‌：DN200
• ‌连接形式‌：法兰连接（符合JB/T79-94标准）
• ‌结构形式‌：直通式、双向密封
• ‌密封材质‌：硬质合金（钴铬钨等离子喷焊），耐磨损、抗擦伤
• ‌阀体材质‌：碳钢（C型）、不锈钢（P型）等，适应不同介质
• ‌电源电压‌：AC380V / AC660V（可根据矿井电网定制）
• ‌防护等级‌：IP68（高防水防尘，适应井下潮湿环境）
• ‌防爆标志‌：ExdI Mb（煤矿用隔爆型）或 ExdIIBT4（工厂用）
• ‌通讯接口‌：RS485 Modbus RTU协议（支持远程总线控制）

三、 核心功能与特点

1. 智能一体化控制

• ‌全中文液晶显示‌：配备高清LCD显示屏，实时显示阀门开度、工作状态、故障代码及参数设置，操作直观便捷。
• ‌多种控制模式‌：支持开关型（开关量信号）、调节型（4~20mA模拟量信号）及RS485总线型控制。可通过PLC、DCS系统实现集中自动化控制。
• ‌相序自动纠正‌：执行机构具备电源相序自动识别与校正功能，防止因接线错误导致电机反转损坏。

2. 多重安全保护机制

• ‌缺相保护‌：当电源出现缺相时，自动切断输出，保护电机免受烧毁。
• ‌过力矩保护‌：内置瞬间过力矩检测，当开启或关闭过程中遇到异常阻力（如异物卡阻），立即停止动作并报警，避免机械损伤。
• ‌电子互锁保护‌：在执行当前指令期间，若接收到反向指令，系统将保持当前动作直至完成后再执行下一指令，防止逻辑冲突。
• ‌禁动延时保护‌：有效缓冲机械惯性带来的反作用力，延长阀门使用寿命。

3. 高可靠性结构设计

• ‌硬密封结构‌：阀座与闸板密封面采用硬质合金堆焊，硬度高、耐腐蚀，确保在含颗粒介质中长期使用仍保持良好密封性能。
• ‌双闸板万向顶结构‌：阀瓣采用中间带万向顶的双闸板设计，能自动调整与阀座的吻合度，补偿安装误差，保证零泄漏。
• ‌手动/电动切换‌：配备手轮操作机构，在断电或紧急情况下可轻松切换至手动模式进行启闭，确保应急处理能力。

四、 应用场景

• ‌煤矿井下排水系统‌：用于主排水泵房的进出口管路控制，配合KXBC矿用隔爆型控制箱接入DCS系统，实现水泵房无人值守自动化运行。
• ‌瓦斯抽放与通风系统‌：适用于含有瓦斯、煤尘等爆炸性气体的环境，严格控制气流方向与流量。
• ‌化工与污水处理‌：在水、油品、蒸汽、酸碱溶液及含硫天然气等腐蚀性介质的管道中作为截断或调节元件。

五、 订货与安装须知

• ‌选型确认‌：请明确介质类型、工作压力（PN16-PN100）、温度范围及控制方式（开关/调节/总线）。
• ‌初始调试‌：初次安装后，务必先手动将阀门开启至约50%位置，再接通电源测试，以防电机相序接反造成设备损坏。
• ‌安装方向‌：建议电机水平安装，避免垂直倒装导致润滑不良；阀门可安装在管道任意位置，但需考虑操作空间与维护便利性。
• ‌合规要求‌：本产品必须持有有效的煤安证（MA标志）方可进入煤矿井下使用，确保符合国家安全生产法规。
