产品名称：ZJK941H-40（DN150）矿用隔爆兼本安型电动闸阀[ 2026-04-16 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

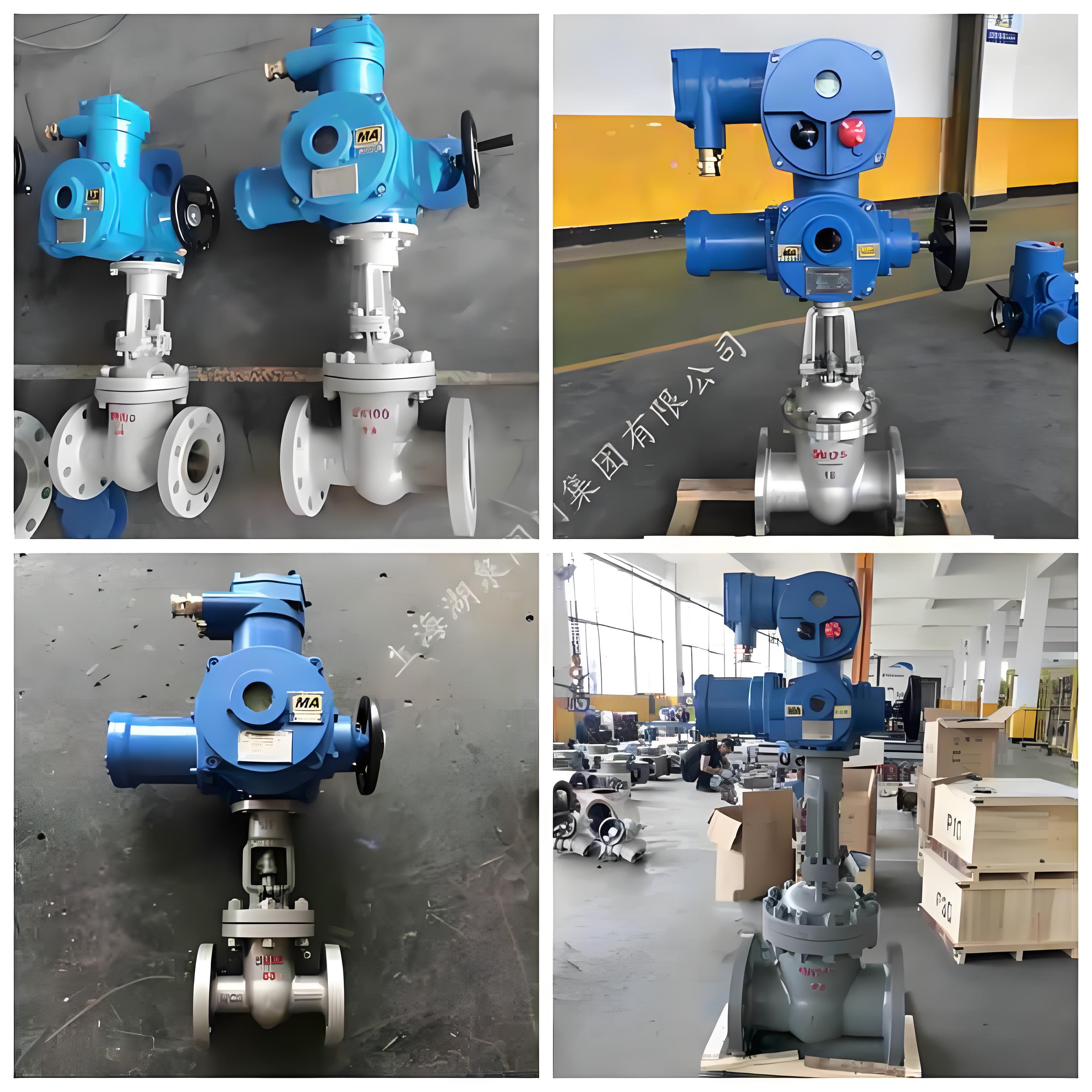

ZJK941H-40(DN150)是一款专为煤矿井下高危环境设计的隔爆兼本质安全型电动闸阀。其核心功能在于对井下水路管道进行可靠的通断控制与介质流量调节，确保在易燃易爆环境中安全运行。‌

一、核心设计特性
- ‌双重安全认证‌：产品具备“矿用产品安全标志证书”（煤安证，MA）与“防爆合格证”，是进入煤矿井下安全使用的强制性准入凭证。‌
- ‌防爆等级‌：防爆等级为ExdIMb，适用于煤矿非采掘工作面（I类环境）。防护等级通常达到IP68，确保在粉尘、潮湿等恶劣条件下稳定工作。‌
- ‌一体化智能结构‌：采用隔爆兼本安一体式设计，将电动装置与阀门本体集成，结构紧凑，便于安装与维护。‌
二、主要技术参数
- ‌型号规格‌：ZJK941H-40，公称通径DN150。
- ‌压力等级‌：公称压力PN40（即4.0MPa）。
- ‌电源电压‌：常规供电为AC380V或AC660V，50Hz，适应煤矿井下供电系统。‌
- ‌控制方式‌：支持开关型（通/断）、调节型（流量控制）及带485通讯接口的智能总线控制型，可实现远程操作、PLC控制及4~20mA标准信号输入/输出。‌
- ‌连接方式‌：法兰连接。‌
- ‌适用介质‌：水、蒸汽、煤浆等。‌
- ‌工作温度‌：通常适应-20℃至425℃的温度范围，具体取决于阀体材质。‌
- ‌阀体材质‌：常见为WCB铸钢或304/316等不锈钢，以满足不同介质和腐蚀环境的需求。‌
- ‌密封形式‌：硬密封，阀瓣与阀座密封面常采用钴铬钨硬质合金等离子喷焊工艺，耐磨、抗擦伤，使用寿命长。‌
三、关键功能与优势
- ‌高可靠性阀门结构‌：采用压力自紧式密封或阀体阀盖垫片密封结构。阀瓣设计为双闸板中间带万向顶，可自动调整与阀座密封面的吻合度，确保密封性并便于维修。‌
- ‌先进的电动装置‌：配备转矩控制机构、行程控制器、现场操作机构及手/电动切换机构。具有过力矩保护、过热保护、行程自动断电等安全功能。‌
- ‌灵活的操作模式‌：提供现场手动操作（通过按钮盒）、远方自动控制及智能控制多种模式。按钮盒通常设有现场/远控转换功能。‌
- ‌长寿命设计‌：阀杆采用渗氮钢并经氮化处理，耐腐蚀、抗擦伤；结合硬质合金密封面，整体设备耐用性高。‌
四、应用与安装
该阀门主要用于煤矿井下排水管道、供水系统及其他需要严格防爆控制的流体管路。‌安装时需注意，阀门可安装于管道任何位置。初次调试时，务必手动将阀门开启至约半开位置，以防止电机相序接反导致设备损坏。‌
五、合规性标准‌
产品性能符合JB/T8528-1997《普通型阀门电动装置技术条件》及JB/T8529-1997《隔爆型阀门电动装置技术条件》。防爆性能符合GB3836.1-2000《爆炸性环境用防爆电气设备通用要求》，并通过国家防爆电气产品测试中心检定。‌
