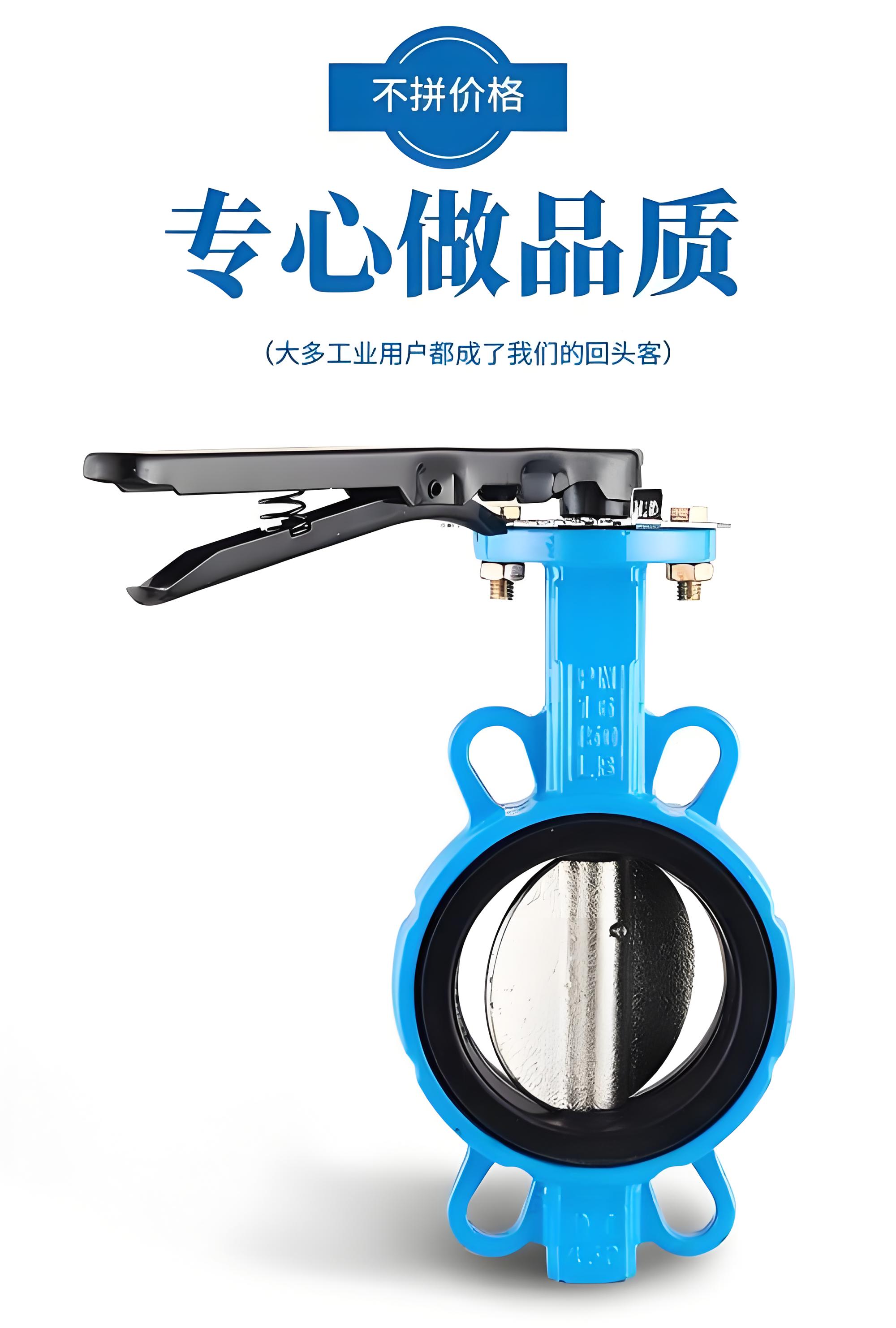

产品名称：国标D71X-16对夹式蝶阀 DN100手动开关阀水处理专用[ 2026-09-21 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

1. 产品概述

永利3044浏览器D71X-16型对夹式软密封蝶阀是一款符合国家标准的中线旋转阀，专为流体管路的截断与调节设计。其中，“D”代表蝶阀，“7”表示对夹连接方式，“1”代表中线结构，“X”指阀座密封材料为橡胶，“16”表示公称压力为1.6MPa。DN100规格适用于中等口径管道，凭借结构紧凑、重量轻、启闭迅速及密封性能优异等特点，成为水处理、给排水及工业管道系统中的核心控制元件。

2. 核心技术参数
- ‌型号规格‌：D71X-16 DN100
- ‌公称通径‌：100mm
- ‌公称压力‌：1.6 MPa
- ‌强度试验压力‌：2.4 MPa
- ‌密封试验压力‌：1.76 MPa
- ‌适用温度‌：
  - 丁腈橡胶（NBR）：-40℃ ～ 90℃
  - 氟橡胶（FKM）：-20℃ ～ 200℃
- ‌适用介质‌：清水、污水、空气、油品及弱腐蚀性流体
- ‌驱动方式‌：手动（手柄操作）
- ‌泄漏率标准‌：符合GB/T 13927标准，实现双向密封零泄漏
3. 结构与材质特点
- ‌阀体材质‌：通常采用高强度球墨铸铁（QT450）或灰铸铁（HT200/HT250），具备优异的抗压性与耐腐蚀性，适应长期水下或潮湿环境。
- ‌蝶板设计‌：采用圆盘板式结构，过流面积大，流体阻力小。蝶板经过精密加工，表面光滑，减少介质挂壁与结垢风险。
- ‌密封系统‌：采用可更换的弹性软密封圈（丁腈橡胶或氟橡胶），利用介质压力实现“越关越紧”的自密封效果。密封件耐老化、耐磨损，确保长期使用的可靠性。
- ‌阀轴材料‌：选用2Cr13不锈钢或F304/F316不锈钢，经调质处理，强度高且耐腐蚀，防止因锈蚀导致的卡阻现象。
4. 水处理领域应用优势
- ‌高效截流与调节‌：只需旋转手柄90°即可完成全开或全闭操作，操作力矩小，省力灵巧，便于现场快速控制水流。
- ‌安装便捷节省空间‌：对夹式结构设计，无需配套厚重法兰，直接通过螺栓将阀门夹持在管道法兰之间。体积小、重量轻，极大节省了安装空间，降低了施工成本与维护难度。
- ‌双向密封无方向限制‌：支持双向安装，不受介质流向限制，简化了管网设计与安装流程。
- ‌维护成本低‌：结构简单，零部件少。密封件可单独更换，无需拆卸整个阀体，大幅降低了后期运维的时间与经济成本。
- ‌适应性强‌：针对水处理中常见的泥沙、杂质工况，其中线平衡结构设计能有效抵消水压波动，减少单边磨损，保持长期稳定的密封性能。
5. 执行标准
- ‌制造标准‌：GB/T 12238
- ‌法兰标准‌：GB/T 9113、GB/T 17241.6
- ‌结构长度‌：GB/T 12221
- ‌检验标准‌：GB/T 13927
