1. 产品概述

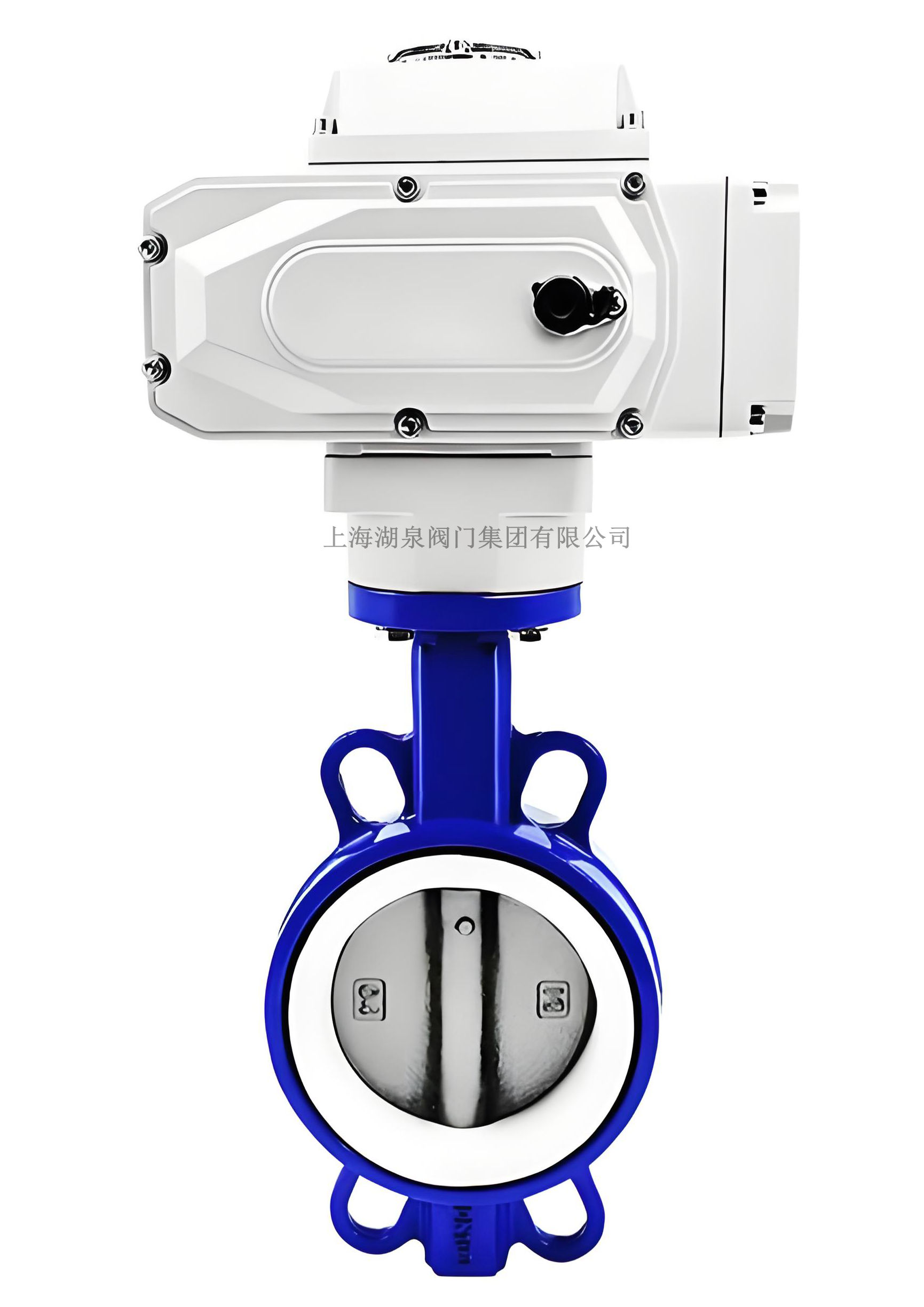

永利3044浏览器D971X-10Q DN450 是一款高性能的工业管道控制阀门，采用对夹式连接结构，公称通径为450mm，公称压力为1.0MPa（10公斤）。该阀门主体材质通常为球墨铸铁（代号Q），阀板及密封面内衬聚四氟乙烯（PTFE），驱动方式结合了电动执行器与涡轮传动机构（或指具备手动涡轮应急功能的电动蝶阀）。其设计旨在解决强腐蚀性、高洁净度要求介质下的流体截断与调节问题，具有优异的耐化学腐蚀性能和密封可靠性。

2. 型号含义解析

• ‌D‌：蝶阀 (Butterfly Valve)
• ‌9‌：电动驱动 (Electric Drive)
• ‌7‌：对夹式连接 (Wafer Type)
• ‌1‌：中线型结构 (Center Line)
• ‌X‌：橡胶/软密封（此处特指内衬PTFE的软密封形式）
• ‌-10‌：公称压力 PN1.0 MPa
• ‌Q‌：阀体材质为球墨铸铁 (QT450-10)
• ‌DN450‌：公称通径 450mm

3. 主要技术参数

4. 产品结构与特点

4.1 内衬PTFE优势

• ‌超强耐腐蚀‌：PTFE被称为“塑料王”，能耐受绝大多数强酸、强碱及有机溶剂的侵蚀，适用于化工、制药等苛刻工况。
• ‌低摩擦系数‌：PTFE表面光滑，摩擦系数极低，使得阀门启闭力矩小，操作轻便，减少磨损。
• ‌高洁净度‌：内衬表面平整，不易结垢，不污染介质，符合食品、医药行业的卫生要求。

4.2 结构设计

• ‌对夹式结构‌：体积小、重量轻，安装空间需求小，便于在狭窄管道间安装。
• ‌双偏心/中线设计‌：采用双偏心结构或优化中线设计，实现“越关越紧”的密封效果，确保双向密封性能。
• ‌一体化阀轴‌：阀杆与蝶板采用一体化或高强度连接设计，消除泄漏点，提高结构强度。

4.3 驱动系统（电动+涡轮）

• ‌智能电动执行器‌：支持AC220V/380V或DC24V电源，可接收4-20mA、0-10V等标准信号进行精确调节。具备过载保护、过热保护、双重限位（电气+机械）功能。
• ‌涡轮手动机构‌：配备蜗轮蜗杆手动装置，作为电动失效时的应急操作手段，或通过涡轮减速增扭，确保大口径阀门（DN450）的手动操作省力顺畅。

5. 应用领域

该产品广泛应用于以下行业的自动化控制系统中：

• ‌化工行业‌：酸碱溶液、有机溶剂输送管道的截断与调节。
• ‌环保水处理‌：污水处理厂、海水淡化系统中的腐蚀性介质控制。
• ‌电力行业‌：电厂脱硫脱硝系统、循环水系统。
• ‌食品医药‌：对洁净度要求较高的流体控制。
• ‌造纸轻工‌：纸浆、漂白液等介质的管道控制。

6. 执行标准

• ‌设计制造‌：GB/T 12238-2008《法兰和对夹连接弹性密封蝶阀》
• ‌结构长度‌：GB/T 12221-2005
• ‌法兰连接尺寸‌：GB/T 9113-2000 / GB/T 17241.6-1998
• ‌压力试验‌：GB/T 13927-2008
• ‌驱动装置‌：JB/T 8219-1999《工业过程控制系统用电动执行机构》

7. 选型与订货须知

在订购 D971X-10Q DN450 对夹式电动涡轮蝶阀（内衬PTFE）时，请明确以下信息：

• ‌介质性质‌：确认介质的腐蚀性成分、浓度及是否含颗粒，以确保PTFE衬里的适用性。
• ‌工作温度与压力‌：确认实际工况是否在阀门允许范围内。
• ‌电源电压‌：明确电动执行器的电源要求（如 AC220V, AC380V, DC24V）。
• ‌控制方式‌：选择开关型（两位式）还是调节型（4-20mA模拟量控制）。
• ‌防爆要求‌：若用于易燃易爆环境，需指定防爆等级（如 ExdⅡBT4）。
• ‌附件需求‌：是否需要手轮、限位开关、位置变送器等附加功能。

注：具体外形尺寸及安装数据请参考厂家提供的DN450规格说明书，安装时需注意对中，避免管道应力作用于阀体。
