产品名称：WSD94F-10Q DN400隔爆兼本质安全型电动瓦斯蝶阀[ 2026-04-14 ]

: 订购热线：021-64162222

: 订购传真：021-62677999

: 质量稳定：实行全过程质量监控，细致入微全方位检测！

: 价格合理：高效内部成本控制，减少了开支，让利于客户

: 交货快捷：先进生产流水线，充足的备货，缩短了交货期！

产品介绍
规格尺寸
结构图片

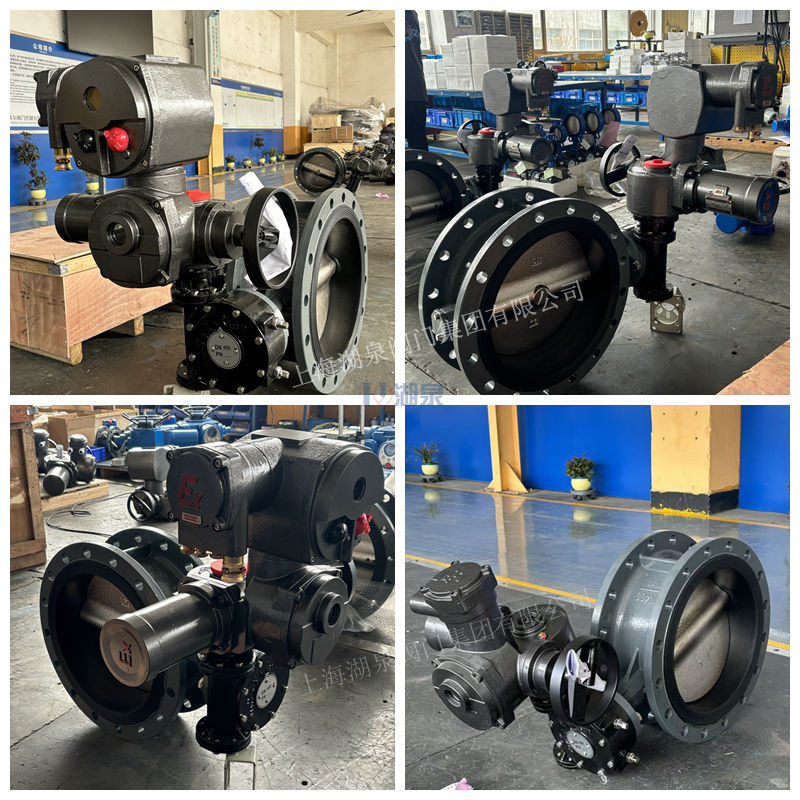

WSD94F-10Q DN400隔爆兼本质安全型电动瓦斯蝶阀是一款专为煤矿瓦斯抽放、输送等易燃易爆介质工况设计的管道控制设备。该产品集成了隔爆与本质安全双重防爆技术，适用于爆炸性危险环境，确保作业安全。

一、产品概述‌
该阀门采用三偏心多层次金属硬密封结构，结合U形弹性密封圈，确保在高压、高温及腐蚀性介质下的可靠密封。其设计符合国家GB/T13927-92阀门压力试验标准，公称通径为DN400，公称压力为PN10，广泛适用于冶金、电力、石油化工、给排水及市政建设等领域，用于调节或截断流体。‌
二、核心特点
- ‌双重防爆设计‌：执行机构壳体采用硬质铝合金，经阳极氧化和聚酯粉末涂层处理，防护等级达IP67，防爆等级为BT4（可选IP68与CT4），兼具隔爆外壳与本质安全电路，满足煤矿等高危环境要求。‌
- 密封性能‌：采用三偏心密封原理，阀座与蝶板几乎无磨损，具备越关越紧的自紧功能。密封圈选用不锈钢制作，兼具金属硬密封的耐用性与弹性密封的适应性，在低温至≤425℃的工况下均保持优良密封。‌
- ‌耐用结构与材料‌：蝶板密封面堆焊钴基硬质合金，耐磨性强；大规格蝶板采用桁架结构，强度高、过流面积大、流阻小。主要零件材质可选碳钢、不锈钢等，耐腐蚀且使用寿命长。‌
- ‌灵活安装与操作‌：阀门具备双向密封功能，安装不受介质流向与空间位置限制。驱动装置支持多工位（旋转90°或180°）安装。执行器配备手动离合器，在断电时可手动操作，通电时自动复位。‌
- ‌智能控制选项‌：电动执行机构提供多种控制模式，包括常规煤安防爆开关型、智能一体式开关型/调节型、以及支持RS-485总线通信的本安型智能一体式型号。可接受开关量信号、4-20mA模拟信号等进行控制，实现远程操作与状态反馈。‌
三、主要技术参数
- ‌公称通径‌：DN50-1200（本型号为DN400）‌
- ‌公称压力‌：PN1.0MPa（其他可选PN1.6MPa）‌
- ‌适用温度‌：碳钢材质为-29℃～425℃；不锈钢材质可达-40℃～650℃‌
- ‌适用介质‌：水、空气、天然气、瓦斯、油品及弱腐蚀性流体‌
- ‌驱动方式‌：电动（电源电压AC380V/660V）‌
- ‌泄漏率‌：符合GB/T13927-92标准‌
四、执行机构关键功能
- ‌电机‌：全封闭鼠笼式电机，体积小、扭矩大、惯性小，绝缘等级F级，内置过热保护开关。‌
- ‌指示器‌：中心轴安装凸透镜式指示器，便于观察阀门位置且不积水。‌
- ‌干燥器‌：控制内部湿度，防止凝结，保持电气元件干燥。‌
- ‌限位与保护‌：配备机械与电子双重限位开关，调整简便精确；扭矩开关提供过载保护，在阀门卡涩时自动断开电源。‌
- ‌传动机构‌：采用高效双蜗轮蜗杆传动，扭矩大、噪音低（≤50分贝）、带自锁功能防止反转，无需额外维护。‌
五、典型应用场景
本产品主要应用于煤矿井下瓦斯抽放管道系统、化工及冶金行业的易燃易爆气体管路，以及其他要求高安全性、高密封性的工业流体控制场合。
