1. 产品概述

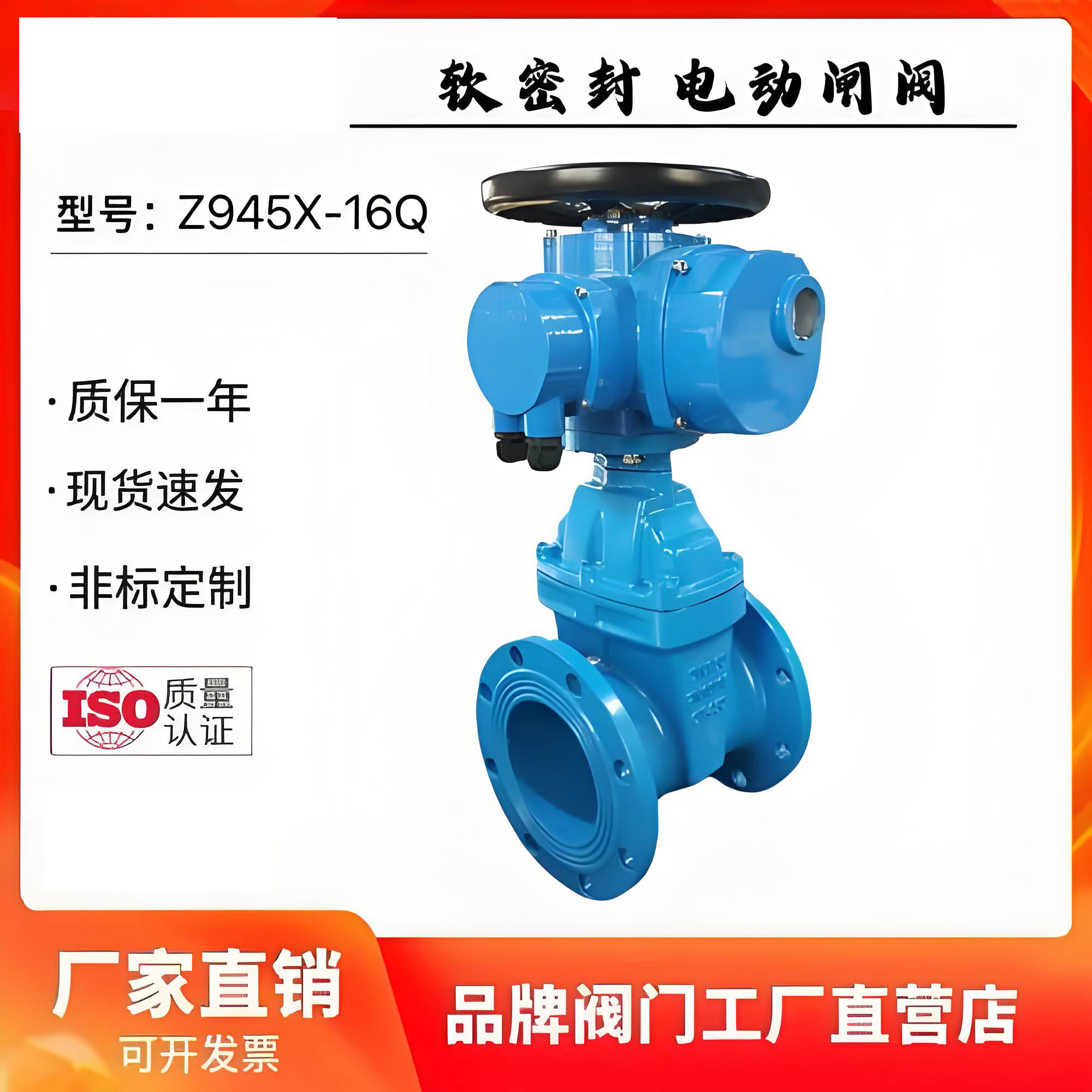

永利3044浏览器Z945X-16Q DN200 是一款高性能的‌暗杆式电动软密封闸阀‌。该阀门采用球墨铸铁阀体，结合先进的弹性座封技术与智能电动执行机构，专为给排水、污水处理及工业流体控制系统设计。其核心优势在于“零泄漏”密封性能、低流阻直通流道以及便捷的电动远程控制能力，适用于公称压力 PN16（1.6MPa）、公称通径 DN200 的管道系统。

2. 型号解析

根据 JB/T 308 阀门型号编制方法，‌Z945X-16Q‌ 含义如下：

• ‌Z‌：闸阀类
• ‌9‌：驱动方式为电动
• ‌4‌：连接形式为法兰连接
• ‌5‌：结构形式为暗杆楔式单闸板
• ‌X‌：密封面材料为橡胶（弹性座封）
• ‌16‌：公称压力为 1.6 MPa (PN16)
• ‌Q‌：阀体材料为球墨铸铁 (QT450-10/QT500-7)

3. 核心技术特点

3.1 密封性能

• ‌全包覆弹性闸板‌：闸板骨架采用高强度球墨铸铁，整体硫化包覆高性能 EPDM（三元乙丙）或 NBR（丁腈）橡胶。橡胶与铁芯结合强度高，彻底隔离介质与金属接触，防止腐蚀和锈蚀。
• ‌多重密封结构‌：阀杆顶部采用“内3外2”共五道 O 型密封圈结构，替代传统填料密封，摩擦阻力降低 60% 以上，实现动态零泄漏，无需定期调整填料压盖。
• ‌自密封原理‌：利用介质压力将闸板密封面压向阀座，压力越高密封越可靠，低压工况下（≥0.05MPa）亦可实现有效密封。

3.2 优化流体动力学设计

• ‌平底直通流道‌：阀座底部采用与管道内壁平齐的平底设计，无凹槽、无滞流区。介质流通时阻力极小（流阻系数≤0.4），不易堆积杂物、泥沙或纤维，避免二次污染和堵塞，特别适用于污水及含颗粒介质。
• ‌全通径设计‌：DN200 规格下，过流面积 100% 匹配管道内径，压力损失仅为传统硬密封闸阀的 60%。

3.3 耐用性与防腐

• ‌优质材质‌：阀体、阀盖采用 QT500-7 球墨铸铁，强度高、韧性好。阀杆采用 2Cr13 或 17-4PH 不锈钢，经精密加工，耐磨耐腐蚀。
• ‌表面防护‌：阀体内腔及闸板表面喷涂食品级环氧树脂粉末，涂层厚度≥250μm，耐盐雾试验超过 1000 小时，符合饮用水卫生标准。
• ‌长寿命导轨‌：阀体内部设有精密导轨，确保闸板升降平稳，防止偏斜磨损橡胶层，启闭循环寿命可达 10,000 次以上。

4. 电动执行器配置

• ‌驱动电源‌：标配 AC380V 三相电（可选 AC220V 单相或其他电压）。
• ‌防护等级‌：IP67/IP68，防尘防水，适应潮湿、户外恶劣环境。
• ‌智能保护‌：内置力矩限制器和行程开关，当扭矩超过设定值（如 110%）或到达极限位置时自动切断电源，保护电机和阀门。
• ‌手动优先‌：配备手轮离合装置，断电或故障时可切换至手动模式进行紧急启闭，操作力矩小（DN200 约需 240N·m）。
• ‌信号反馈‌：可选配开度指示器及 4-20mA 反馈模块，支持远程监控和自动化系统集成。

5. 主要技术参数

6. 应用领域

• ‌市政供水‌：自来水厂、城市管网、消防水系统。
• ‌污水处理‌：污水处理厂进出水口、沉淀池、污泥处理管线。
• ‌工业流体‌：石油化工、电力循环水、冶金冷却水、制药洁净管道。
• ‌建筑行业‌：高层建筑给排水、暖通空调水系统。

7. 安装与维护注意事项

• ‌安装方向‌：建议阀杆垂直向上安装，也可水平安装但需确保执行器不受额外应力。安装前务必清理管道内焊渣、石块等杂物，以免划伤密封面。
• ‌调试运行‌：首次通电前，建议先手动开关数次，确认无卡阻现象。调整行程开关，确保全开时闸板完全脱离流道，全关时密封紧密。
• ‌定期维护‌：虽然免维护设计减少了工作量，但仍建议每半年检查一次电动执行器的接线及润滑情况。长期停用时，每月应电动启闭一次，防止橡胶与阀座粘连。
• ‌紧固件配套‌：本产品包含配套法兰及紧固件（螺栓、螺母、垫片），材质通常为镀锌碳钢或不锈钢，安装时请按对角线顺序均匀拧紧，确保法兰面平行受力。
